Михаил Ермаков - Основы дизайна. Художественная обработка металла. Учебное пособие

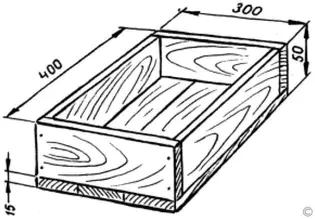

Рис. 4.22. Ящик для смолы.

Для последующего отжига пластины от подложки понадобится нагревательный прибор (удобнее всего использовать паяльную лампу), кузнечные клещи и рукавицы для удержания изделия.

Для химической обработки потребуется набор специальных емкостей и ванночек, а также ящики для хранения реактивов и защитные перчатки. Просушка обработанных пластин проводится в деревянных ящиках, наполненных хорошо впитывающими влагу материалами.

Над столом, на котором приготавливаются химические растворы, а также над нагревательным прибором, обязательно нужно установить вытяжку.

После окончания обработки плоскую чеканку приходится часто выравнивать. Для этого используются шаберные плиты для правки чеканных пластин и поверочные плиты с ровной и гладкой поверхностью из металла, камня или дерева.

Подойдет также любой массивный предмет, позволяющий выполнить эту операцию.

Так как в процессе изготовления чеканки изделие проходит несколько стадий, которые будут рассмотрены ниже, на рабочем месте в мастерской не должны скапливаться лишние инструменты. Если вы решили заниматься чеканкой в условиях обычной квартиры, как правило, нет возможности разместить еще несколько столов по обработке готового изделия, поэтому рабочую поверхность стола лучше устроить так, чтобы лишние предметы, такие как тиски, ящики для подложки, и т. д., легко убирались. По этой же причине не рекомендуется заниматься сразу несколькими изделиями одновременно.

Для поверхностного разогревания смолы потребуются электрорефлекторы (рис. 4.23).

Решающим элементом во внешнем виде вашего будущего изделия станет, конечно же, материал. От правильного его выбора зависит не только цвет изделия, но и то, на сколько плавными получатся контуры, насколько рельефной будет поверхность, удастся ли вам проработать мелкие детали. Все эти моменты определяются одним из свойств металлов, называется пластичностью. Пластичность в прикладном понимании – это способность металла податливо реагировать на воздействие инструментов, принимать и сохранять форму, которую мастер придает изделию с их помощью. Чем более пластичен металл, тем менее он хрупок.

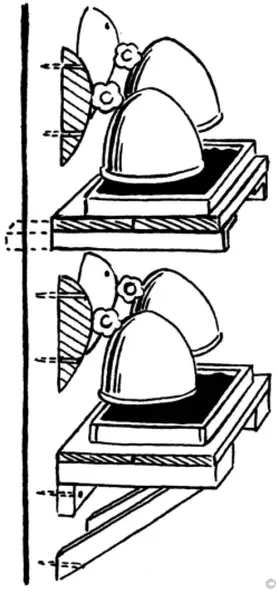

Рис. 4.23. Рефлекторы.

Для чеканных работ применяют листовой металл (или сплавы) различной толщины от 0,15 до 0,6 мм: медь, латунь, алюминий дает возможность применять и большую толщину (до 2 мм), декапир (мягкая малоуглеродистая сталь, отожженная и протравленная или дважды протравленная до и после отжига – «дважды декапир»). Однако для крупных, монументальных произведений применяется и более толстый материал. Малоуглеродистая сталь довольно трудна в работе по сравнению с медью, но очень красива в отделке. Может быть рекомендована для крупных декоративных изделий, не требующих тонкой деталировки. Так же как и медь, позволяет вытягивать высокий рельеф.

Цветные металлы – красная медь и ее сплавы (латунь, томпак) – наиболее пригодны для декоративных изделий. Они пластичны, чеканятся легко и позволяют добиться высокого рельефа. Эти металлы хорошо отжигаются, красиво и разнообразно отделываются и потому более всего подходят для первых работ. Первые учебные работы можно выполнить, применяя и кровельную сталь (в обиходе ее называют кровельным железом или жестью), белую жесть. Белая жесть – это отожженная листовая сталь до 0,32 мм толщиной, покрытая слоем олова. Этот материал выдерживает глубокую штамповку и, естественно, высокорельефную чеканку. Размер чеканки не ограничивается форматом листа.

Чеканный рельеф может быть набран на деревянном щите из отдельно выполненных деталей общей композиции. Жесть – доступный, достаточно пластичный материал, который можно использовать в декоративных работах не только в виде чеканки рельефов, но и в объемных композициях.

Нержавеющая сталь – красивый, очень эффективный материал, но чеканится трудно. Чаще используется для крупных, экстерьерных декоративных изделий.

Никелевые сплавы (мельхиор, нейзильбер) применяются реже и только для мелких ювелирных работ, но в XIX веке (особенно в конце) широко использовались для чеканки художественной посуды, имитирующей серебряную. Листовой цинк раньше применялся довольно часто, но сейчас с ним работают мало, он требует специальных приемов (подогрев и т. д.).

Листовой алюминий чеканится очень мягко и легко, допускает высокую вытяжку, однако отжигать его надо с особыми предосторожностями. Можно применить металл для чеканки от пришедшей в негодность алюминиевой посуды (кастрюль, бидонов и т. п.). Всем хорошо известно, что алюминиймягок и пластичен. Приятнее всего вам будет работать с алюминием марок А0, A1, А2, А3. Дюраль – жесткий, чеканится трудно, но дает интересные имитации серебра. Для изделий с неярко выраженным рельефом можно использовать мягкие сорта дюралюминиямарок АМг, АМг3, АМц, АК2, АК4, АК6, АК8, АД, АДО, АД1.

Теперь разберемся с медьюи ее сплавами. Листовая медь выпускается в самом разнообразном ассортименте. Вводом различных добавок добиваются ее твердости, других ценных для технического использования качеств. Наиболее пригодными для чеканных работ являются марки М0, M1, М2, М3. Из латунейлучше выбирать томпаки Л90 и Л96, полутомпаки Л80 и Л85. отвечает требованиям, предъявляемым к материалу для чеканных работ, и латунь марок ЛС74-3, ЛС64-2, ЛС63-3, ЛА85-05, ЛА-77-2, ЛА67-2,5.

Похожие внешним видом на серебро мельхиор и нейзильбер(медно-никелевые сплавы) очень привлекательны для мастеров чеканки. Используют обычно мельхиор марок МН19, МН-70-30, МНЦ-15, МНЖМц-30-08-1 и нейзильбер НМ81 и НМ30. Мельхиор и нейзильбер встречается довольно часто в домашнем обиходе, из них изготовляют красивую столовую посуду. И это оправданно, ведь эти металлические сплавы абсолютно безвредны для человека. Эти сплавы обладают достаточной пластичностью, легко принимают разнообразную отделку, хорошо полируются, воспринимают различные оттенки при воздействии растворов гипосульфита натрия и уксуснокислого свинца.

А вот из обычной меди и даже латуни лучше делать чисто декоративные произведения, которые не будут контактировать с питьевой водой и пищей.

Вырежьте из листового металла пластину, соответствующую форме и размерам задуманного рельефа, предусмотрев по краям припуски. Затем необходимо выровнять ее на стальной плите киянкой, удалив всевозможные вмятины и вздутия. Если металл окажется жестким, то для повышения пластичности металл следует отжечь.
