Михаил Ермаков - Основы дизайна. Художественная обработка металла. Учебное пособие

Оружейники Москвы и Тулы еще в середине XX века достигли в этом необыкновенного мастерства. Они украшали ложи богатой резьбой и инкрустацией металлом, костью, рогом, перламутром, врезали в дерево пластины из золота и серебра с чеканным или гравированным рисунком. Следуя традициям, В. И. Мороз украшал ложи своих миниатюрных пистолетов тончайшим узором из серебряной проволоки, утопленным в черный орех, резным орнаментом по черному дереву, врезными гравированными пластинами.

Замысел каждой миниатюры вынашивается долгие месяцы, а иногда и годы. Ему предшествует дотошное изучение книг, посвященных этому вопросу, частые походы в Исторический музей, Оружейную палату, Музей Вооруженных сил России, Тульский музей оружия, посещение многих выставок и экспозиций прикладного искусства и т. д.

Мастер оружейной миниатюры Вячеслав Корноухов в Туле занялся изготовлением крошечных пистолетов и автоматов 10 лет назад. Искусный продолжатель славной традиции миниатюры – Константин Сушкин. За выдающиеся заслуги в оружейном деле в 1999 году ему была вручена медаль Калашникова. Миниатюры Сушкина известны во всем мире. «Я делаю и современное, и историческое оружие, – говорит мастер-оружейник, – историческое мне нравится больше: совсем другая эстетика. Их красиво украшали».

«Мне все равно, что и из чего делать: могу и кандалы, и ножи, и ювелирку», – так сказал тульский мастер Максим Горбунов корреспонденту программы «Вести-Тула» в 2007 году. Отец будущего умельца дал сыну молоток, когда мальчику исполнилось 6 лет. Тогда Максим занимался чеканкой в кружке. Навык остался на всю жизнь.

Сейчас востребованы оружейные миниатюры. У бизнесменов и олигархов стало модно дарить друг другу тульские игрушки. Например, у Анатолия Чубайса есть крошечный пистолет.

«Я видел, как взрослые серьезные люди берут в руки игрушку, и в них просыпается ребенок», – говорит новый тульский «Левша». Некоторые миниатюры Максим Горбунов делает сам, а некоторые – совместно с другими мастерами.

Граверные работы далеко не всегда могут быть механизированы, хотя при желании можно приобрести современное оборудование (см. ниже), поэтому снижение трудоемкости и повышение качества гравирования во многом зависит от совершенства применяемого инструмента и мастерства художника-дизайнера в декоративно-прикладном искусстве.

Граверные работы делятся на следующие основные группы: 1) гравирование надписей, орнаментов и украшений; 2) изготовление ударных клейм, штемпелей и клише; 3) изготовление различных накатных матриц и рельефных изображений на пуансонах штампов.

К квалификации гравера, особенно гравера-ювелира предъявляют высокие требования: выполняемая ими работа сложна, и поэтому гравер и ювелир должны обладать художественным талантом и высокой культурой труда.

Производительность труда гравера в значительной степени зависит от правильной организации рабочего места, его оснащенности всем необходимым инструментом и различными вспомогательными приспособлениями, облегчающими его труд. Рабочее место гравера или ювелира должны быть оборудованы в соответствии с выполняемой работой.

Отсутствие необходимой оснастки, инструмента и приспособлений, беспорядок в хранении инструмента и чертежей снижают производительность труда и качество работы.

Резцовая гравировка выполняется вручную металлографическими резцами, так называемыми штихелями. В силу тонкости гравировальных работ, к штихелям предъявляются высокие требования в плане твердости, сопротивляемости истиранию, гладкости рабочей поверхности. Но это вовсе не значит, что их невозможно сделать самостоятельно. Итак, что же представляют собой штихели?

Названия гравировальных и закрепочных штихелей в ювелирном деле сохранились старые, данные этим инструментам еще в Германии средних веков (см. рис. 6.19 и 6.20).

Набор штихелей профессионального мастера разнообразен. Разнятся они по форме и размерам рабочей поверхности. Состоит штихель из двух деталей – клинка и рукоятки. Рукоятка выполняется из прочной лиственной породы древесины – березы или бука. Для прочности соединения рукоятки с клинком на нее надевается металлическое кольцо. Для удобства при работе рукоятке штихеля придают грибовидную форму. Нижнюю часть рукоятки (немного ниже уровня нижней грани клинка) срезают. Исполненная таким образом рукоятка удобно располагается в ладони. У них очень мудреные названия, но пусть они вас не пугают, каждому из них мы даем пояснение. По форме рабочей поверхности штихели различают.

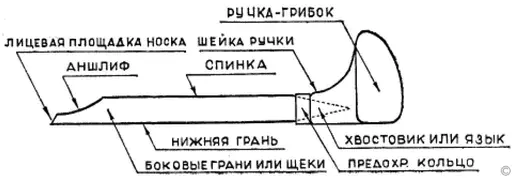

Рис. 6.19. Гравировальный штихель, его детали и название отдельных частей.

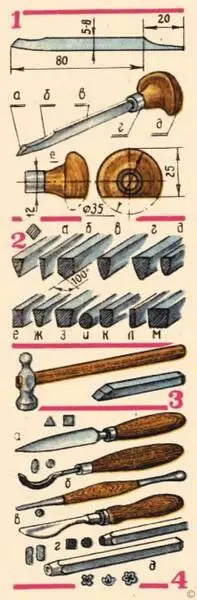

Рис. 6.20.: 1. Штихель, его детали и название отдельных частей: а – площадка носка (носок); б – аншлиф; в – спинка; г – кольцо; д – рукоятка; е – задняя грань. 2. а – грабштихель; б – мессерштихель; в – фасонный штихель; г, д – шпицштихели; е, ж, з – флахштихели; и, к, л – болштихели; м – шатирштихель. 3. Молоток и зубильце. 4. Инструменты для правки и декоративной отделки металла: а – шабер; б – рифель; в – лощильных; г – матик; д – пуансон. Рисунок Г. Я. Федотова.

Грабштихель – резец, имеющий в сечении треугольник, прямоугольник или ромб, применяется для гравирования тонких линий во время предварительной разметки рисунка на металле.

Болштихель (растровый штихель) – резец с сечением круга, овала, полукруга или полуовала. Его боковые поверхности цилиндрические. Болштихелем можно вырезать в металле желобки шириной от 0,1 до 5 мм, гравировать криволинейные углубления узоров, шрифтовых надписей, моделировать выступающие элементы изображений. Болштихелем выбирают углубленные участки фона. Тонкие болтштихели можно сделать из стальных игл и спиц различной толщины. Поскольку клинок из иглы не может быть достаточно жестким, его насаживают на удлиненную рукоятку. Кстати, удлиненные рукоятки применяются также для коротких клинков всех типов штихелей.

Флахштихель (плоский штихель) – имеет в сечении прямоугольники и трапеции, его задняя грань плоская и всегда параллельна спинке. «Флах» означает «плоский», «ровный». Флахштихель применяются для обработки плоских и криволинейных поверхностей различной конфигурации. Флахштихелем гравируют канавки с плоским дном шириной от 0,5 до 5 мм. Применяется он и для удаления металла при углублении фона.

Шпицштихель (вырезной штихель) – резец, имеющий в сечении форму остроугольного треугольника, у которого две боковых стороны представляют собой дуги. «Шпиц» означает «острый». Спинка у шпицштихеля плоская, а боковые грани выпуклые. Он применяется при самых разных граверных работах и, пожалуй, является наиболее универсальным инструментом. Им размечают рисунок, прорезают контуры изображения, подрезают остроугольные элементы гравировки в узорах, подправляют незначительные искажения. Ширина верхней грани (спинки) шпицштихеля колеблется от 1 до 4 мм, угол между боковыми гранями также варьируется. Сами боковые грани клинка слегка выгнуты наружу и представляют собой дуги. Спинка делается совершенно плоской. След шпицштихеля на поверхности металла – прорезная канавка. В зависимости от наклона инструмента и прилагаемого к нему усилия получают либо поверхностную, либо углубленную канавку. Боковой поверхностью шпицштихеля можно проводить широкие линии.
