Кеннет Ньюмейер - Ковчег для Робинзона. Все о жизни морского кочевника

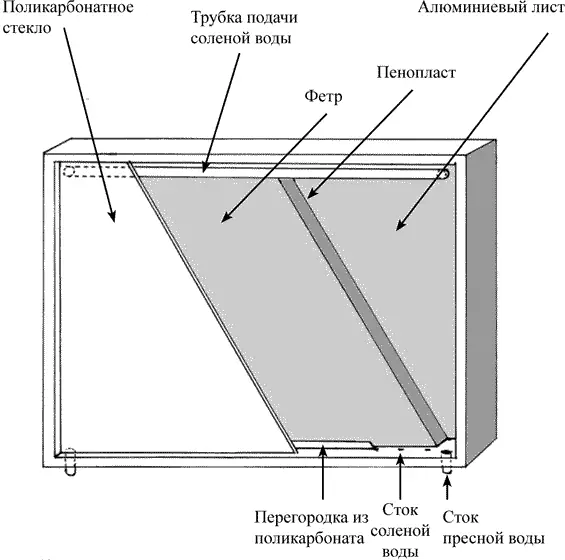

Рис. 1. Неразборный опреснитель, вид в разрезе спереди

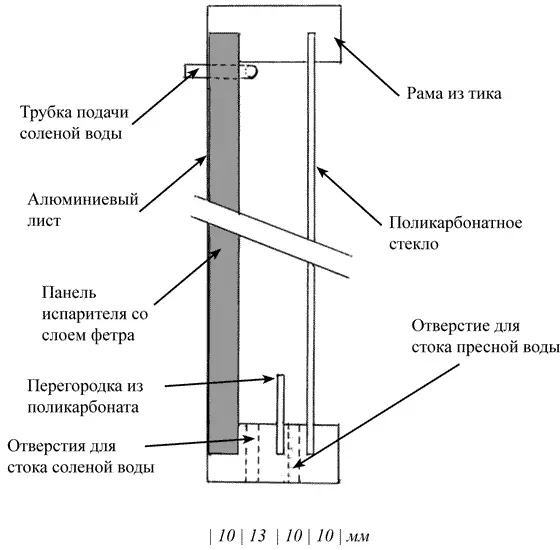

Рис. 2. Неразборный опреснитель, разрез сбоку

Части рамки и вырезанное из листа поликарбоната переднее окно должны быть тщательно подогнаны, очищены и высушены. Скрепите стенки короба мелкими гвоздиками и склейте всю конструкцию эпоксидным клеем. Окно и трубки подачи и выхода воды посадите на прозрачный силиконовый герметик. Чтобы опреснитель работал эффективно, все швы и склейки должны быть герметичны. В нижней стенке просверлите несколько отверстий диаметром 4,5 мм для стока излишней морской воды, без них устройство быстро забилось бы солью. Эта вода будет просто вытекать на палубу. Для стока пресной воды просверлите снизу два отверстия у краев рамки. В них надо будет вклеить на эпоксидке патрубки из 6-мм медной трубки для соединения с системой сбора.

Части испарителя: фетр, пенопласт и алюминиевая подложка, – склеиваются контактным цементом. Если алюминиевый лист не имеет защитной окраски, его для защиты от коррозии следует окрасить двумя слоями лака или полиуретановой краски [7].

Для подачи морской воды служит 6-мм медная трубка, концы которой загнуты под прямым углом и выходят через испарительную панель и заднюю стенку наружу. Через каждые 20 мм на прямом участке трубки ней сверлятся 2-мм отверстия, из которых будет поступать вода. Перед монтажом оберните трубку двумя слоями фетра, который должен прижиматься к фетровому покрытию испарительной панели. Закрепить фетр можно пластиковыми зажимами для пучков проводов или несколькими витками тонкой медной проволочки.

Испарительная панель в сборе вставляется в рамку и крепится к ней шурупами. Просверлив отверстия для шурупов, тщательно удалите пыль и стружку, после чего посадите панель на силиконовый герметик и завинтите шурупы.

Для подачи морской воды можно использовать любую емкость, установленную выше верхнего края рамки. Хорошо, если она будет черной, тогда нагрев начнется еще в этой емкости и выход пресной воды возрастет. Удобно использовать мешок из черного ПВХ от летнего душа, такие мешки продаются во многих хозяйственных магазинах. Мешок пригодится и для душа, и в тех случаях, когда нужна теплая вода. Для соединения системы и регулировки подачи воды понадобятся тонкие виниловые шланги, тройник и два игольчатых вентиля.

Готово! Снаружи деревянный корпус можно пропитать каким-либо защитным составом, только не пропитывайте внутренние поверхности, чтобы компоненты состава не попадали в воду. Для установки опреснителя надо предусмотреть на рубке удобное крепление. Разумеется, опреснитель не должен мешать работе с парусами и проводке снастей. При прямом освещении устройство работает лучше всего, но даже когда опреснитель оказывается в тени парусов, процесс понемногу идет за счет отражения солнечного света от поверхности воды. Когда панели установлены под углом около 45°, они используют и прямой, и отраженный свет.

Наполните резервуар подачи морской воды и дайте ей немного нагреться. Понемногу открывайте вентили подачи. Фетр должен увлажниться; если подача воды недостаточна, на панели будет появляться засыхающая соль – при этом опреснитель работает не в полную силу, к тому же белые кристаллы соли отражают тепло. Если открыть краны слишком сильно, излишний поток воды будет зря уносить тепло, что также сильно снижает выход пресной воды. Поэкспериментируйте и найдите оптимальную подачу.

Необходимые материалы

Корпус

Тиковая дощечка 40 х 20 х 630 – 2 шт.

Тиковая дощечка 40 х 20 х 830 – 2 шт.

Окно из поликарбоната 610 х 810 – 1 шт.

Перегородка из поликарбоната 25 х 810 – 1 шт.

Испаритель

Алюминиевый лист 610 х 810 х 1 – 1 шт.

Кусок плотного черного фетра 610 х 810 – 1 шт.

Полиуретановый пенопласт 610 х 810 – 1 шт.

Система подачи

Медная трубка 6 х 980 – 1 шт.

Пластиковый мешок для дачного душа – 1 шт.

Тройник – 1 шт.

Игольчатый вентиль – 2 шт.

Виниловая трубка

Другие материалы

Силиконовый герметик.

Контактный цемент.

Эпоксидный клей 2-х компонентный.

Гвозди.

25-мм шурупы из нержавеющей стали.

Складной опреснитель

Точнее, сворачиваемый. Имея площадь 1 кв. м, он сворачивается в рулон диаметром 20 см и длиной 1,5 м. Когда опреснитель не нужен, он может лежать в нейлоновом мешке под банкой в кокпите или на палубе. И принцип действия, и производительность опреснителя такие же, как и у неразборного: около 2 л воды в день. Соленая вода поступает сверху через отверстия в медной трубочке и увлажняет нагреваемый солнцем черный фетр. Пары конденсируются на прозрачной внешней стороне устройства, пресная вода стекает вниз и выводится наружу. Эскизы конструкции показаны на рис. 4 и 5.

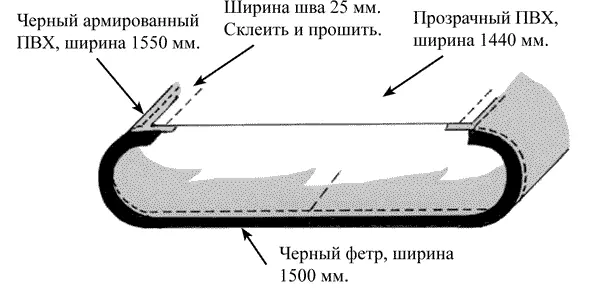

Рис. 3. Разрез пластикового рукава для складного опреснителя

По указанным в списке материалов размерам вырежьте листы фетра, черной ПВХ ткани и прозрачной пленки. Прихватите фетр к виниловой подложке несколькими стежками или каплями клея, а затем пристрочите на машинке по краям и посередине.

Нагреватель – испаритель готов. Теперь прикрепите к нему прозрачную пленку, на которой будет конденсироваться пресная вода. Надо сделать это так, как показано на рис. 3. Должен получиться рукав шириной 68 см с фетром внутри. Перекрытие прозрачной пленки и черной подложки должно составлять 25 мм. Проклейте это соединение клеем для ПВХ и прошейте двойным швом. Если ваша швейная машинка не возьмет такой тяжелый материал, можно обратиться в драпировочную мастерскую или к обувщикам: у них есть мощные швейные машины для таких случаев.

Сверху и снизу наш рукав будут закрывать крышки, которыми послужат дощечки из тика. Вырежьте их по размерам и сточите острые углы и кромки. Крышки должны плотно, но без сильного растяжения материала вставляться в рукав. Скорее всего, после точной подгонки верхняя и нижняя крышки будут иметь немного разные размеры, поэтому пометьте их.

Отрежьте от алюминиевого уголка кусок на 25 мм короче нижней тиковой крышки и затупите острые кромки и углы, чтобы они не могли повредить мягкий пластик при сворачивании рукава. Прикрепите уголок к крышке мелкими шурупчиками из нержавеющей стали, предварительно смазав силиконовым герметиком: он будет служить для стока дистиллята.

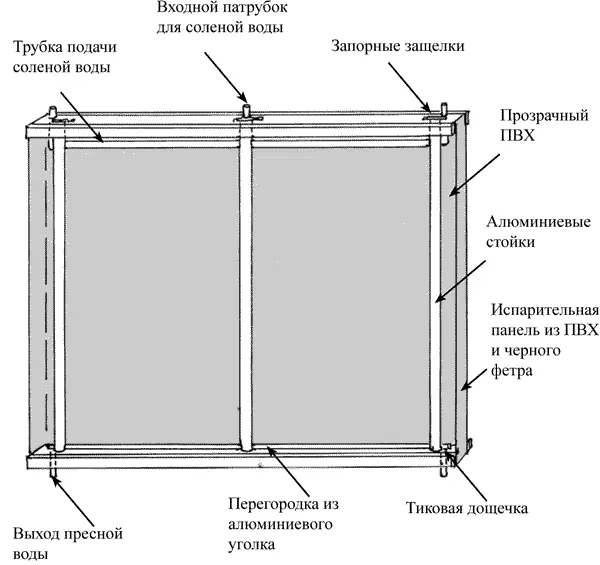

Рис. 4. Складной опреснитель, вид спереди
