Владо Дамьяновски - CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии

В видеонаблюдении чаще всего используется коаксиальный кабель RG-59/U, который может успешно и без корректоров передавать ч/б сигналы на расстояние до 300 м и цветные — на расстояние до 200 м.

Еще один популярный кабель — это RG-11/U, более толстый и дорогой. Максимальная рекомендованная длина для него — до 600 м для ч/б сигнала и 400 м для цветного сигнала. Существуют также более тонкие коаксиальные кабели с импедансом 75 Ом и диаметром всего 2.5 мм и даже плоские коаксиальные кабели. Они очень удобны для перегруженных участков передачи множества видеосигналов, например, многовходовых матричных коммутаторов. Максимальная длина такого кабеля намного меньше, чем у толстых кабелей, но ее вполне достаточно для соединений и перемычек. Обратите внимание, что эти цифры могут варьироваться у разных производителей и в зависимости от ожидаемого качества сигнала.

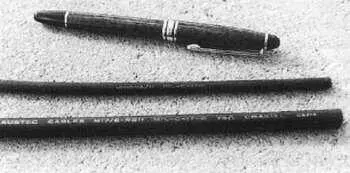

Рис. 10.5. Сравнение физических размеров коаксиальных кабелей

За различие между максимальной длиной кабеля для передачи ч/б и цветного сигнала отвечает цветовая поднесущая 4.43 МГц для системы PAL или 3.58 для системы NTSC. Поскольку длинный коаксиальный кабель действует как фильтр нижних частот, то влияние на цветовую информацию будет сказываться быстрее, чем на нижние частоты, так что потеря цветовой информации будет предшествовать потере деталей в нижних частотах.

Если требуется большая длина, то можно использовать дополнительные устройства для выравнивания и усиления видеоспектра. Такие устройства называют усилителями, выравнивателями или корректорами кабеля. В зависимости от качества усилителя (и кабеля) можно увеличить протяженность кабеля в два или даже три раза.

Лучше всего подключать усилители в середине кабеля, где соотношение с/ш наиболее приемлемо, но часто это невозможно или неудобно из-за трудностей с электропитанием и хранением. Так, большинство усилителей в видеонаблюдении предназначено для подключения со стороны телекамеры, и в этом случае мы фактически получаем предкоррекцию и предусиление видеосигнала. Однако существуют и такие устройства, которые подключаются со стороны монитора и дают выход 1 Vpp (полный размах видеосигнала) с последующей коррекцией полосы частот видеосигнала.

Рис. 10.6.Миниатюрный коаксиальный кабель сэкономит пространство и???

Из вышеупомянутого теоретического объяснения импеданса понятно, что однородность кабеля по длине имеет большое значение для соответствия требованиям характеристического импеданса. Качество кабеля зависит от точности и однородности центральной жилы, диэлектрика и экрана.

Эти факторы определяют значения С и L на единицу длины кабеля. Вот почему надо уделить особое внимание прокладке кабеля и его концевой заделке. Петли и изгибы нарушают однородность кабеля и, следовательно, влияют на его импеданс. Это приводит к высокочастотным потерям, то есть потере мелких деталей изображения, а также удвоению изображения из-за отражений сигнала. Так, если короткий качественный кабель проложен ненадлежащим образом, с острыми изгибами, качество изображения будет очень далеко от идеального.

Качество изображения будет лучше, если изгиб петли будет в 10 раз больше диаметра коаксиального кабеля. Это равносильно высказыванию: «радиус петли должен быть не меньше 5 диаметров или 10 радиусов кабеля». Это означает, что кабель RG-59/U не должен быть согнут в петлю диаметром меньшее 6 см (2.5"), a RG-11/U не должен быть согнут в петлю диаметром меньше 10 см (4").

Медь — один из лучших проводников для коаксиального кабеля. Только золото и серебро обладают более высокими эксплуатационными показателями (сопротивление, коррозия), но для производства кабеля они слишком дороги. Многие полагают, что лучшие кабели получаются из покрытой медью стали, но это не так.

Покрытая медью сталь просто дешевле и, возможно, жестче, но для длинных кабелей в видеонаблюдении лучше использовать медь. Омедненные стальные коаксиальные кабели приемлемы для коллективной антенны, где передаваемые сигналы ВЧ-модулированы (VHF или UHF, MB или УВЧ). А именно, на более высоких частотах так называемый скин-эффект (поверхностный эффект) проявляется сильнее: фактический сигнал перетекает на медную поверхность проводника (не экрана, а центрального проводника). Видеосигналы находятся в основной полосе частоты, и поэтому омедненный стальной коаксиальный кабель может подходить для ВЧ-сигналов, но не для видеонаблюдения. Так что всегда используйте медный коаксиальный кабель.

Рис. 10.7. Минимальный радиус изгиба петли

BNC-разъемы

В видеонаблюдении широко используется концевая заделка коаксиального кабеля, которая называется BNC-разъемом (по первым буквам фамилий создателей Bayonet-Neil-Concelman ). Существует три типа BNC-разъемов: с резьбой, запаиваемые и с обжимкой.

Опыт доказывает, что обжимные BNC-разъемы — самые надежные. Для них требуются специальные и дорогие обжимные инструменты, но траты на них себя оправдывают. Больше 50 % проблем, возникающих при установке систем, являются результатом плохой или неправильной заделки кабеля.

Монтажник не должен знать или понимать досконально все оборудование, используемое в системе (это обязанность проектировщика или поставщика), но если он квалифицировано проложит и заделает кабели, то почти наверняка система будет работать отлично.

Рынок предлагает различные BNC-изделия. Самые распространенные из них — штекерные (штыревые контакт-соединения, «папы»). Существуют также гнездовые контакт-соединения («мамы»), угловые адаптеры, адаптеры BNC-BNC (их часто называют « barrels »), 75-омные концевые заделки (или «фиктивные нагрузки»), адаптеры BNC к другим типам соединений и т. д.

Разрыв кабеля посередине и заделка образовавшихся концов приведет к некоторой потере сигнала, особенно, если концы заделаны плохо или использованы некачественные BNC-разъемы. Хорошая заделка дает потерю сигнала всего в 0.3–0.5 дБ. Если на одном кабеле не слишком много заделок, то сигнал пострадает незначительно.

Рис. 10.8. BNC-разъем

Существуют посеребренные и даже позолоченные BNC-разъемы, предназначенные для минимизации контактного сопротивления и защиты разъема от окисления, что особенно важно в прибрежных районах (из-за воздействия соленой воды и влажного воздуха) и промышленных зонах.
