Еще до укладки кабеля следует изучить трассу на предмет потенциальных проблем вроде острых углов, забитых кабельных каналов и т. п. После определения жизнеспособного маршрута, следует распределить кабель таким образом, чтобы точки соединения и подключения усилителей находились в доступных местах.

Важно, чтобы в местах будущих соединений был оставлен достаточный запас кабеля. Обычно достаточно перехлеста кабелей в 1 м.

Если возможно, кабель следует укладывать в кабелепровод (conduit) соответствующего размера.

Производители предлагают кабелепроводы разной длины и диаметра, в зависимости от числа кабелей и их диаметров. Для внешней прокладки кабеля необходим специальный кабелепровод с усиленной защитой от действия ультрафиолета. В особых условиях, например, на железнодорожных станциях, используйте специальные металлические кабелепроводы. Они защищают кабель от повышенного электромагнитного излучения в момент прохождения электропоезда.

Те же меры предосторожности необходимо соблюдать и при прокладке коаксиального кабеля под землей. При этом особое внимание следует уделить предотвращению повреждений, вызванных чрезмерной нагрузкой в локальных точках. Такие нагрузки могут возникать в местах контакта кабеля с неоднородным материалом засыпки или неровностями траншеи. Повреждения по этой причине проявятся не сразу, но изображение будет страдать из-за изменения полного сопротивления в точках деформации кабеля. Так или иначе, затраты на откапывание и ремонт кабеля очень велики, и лучше сразу постараться сделать все возможное для хорошей укладки.

Вы хорошо защитите кабель от повреждений, если уложите кабель на слой песка толщиной примерно 50-150 мм и присыплете таким же слоем песка сверху. Особое внимание следует уделить выкапыванию траншеи, дно которой должно быть ровным, без выступов. При закапывании траншеи следите за тем, чтобы в засыпке не было камней, которые могут повредить кабель.

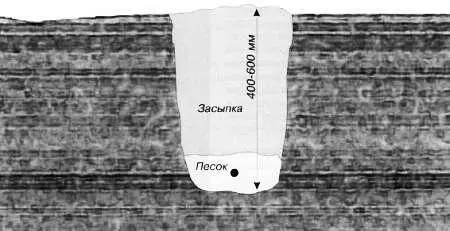

Рис. 10.15. Рекомендации по укладке кабеля в грунт

Рис. 10.16. Машина для автоматической заделки коаксиального кабеля

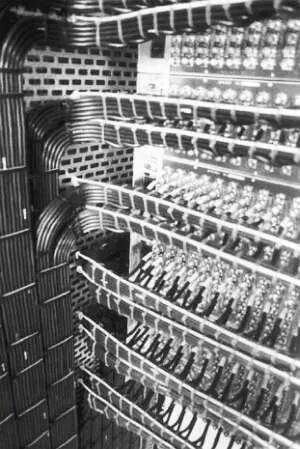

Рис. 10.17. Образец отличной организации кабеля

Глубина траншеи зависит от типа почвы и от ожидаемой нагрузки на поверхности. В твердой породе понадобится траншея глубиной всего в 300 мм, а если почва мягкая и траншея пересекает дорогу, то траншея должна иметь глубину 1 м. Траншея в обычных условиях должна иметь глубину 400–600 мм и песчаную подстилку толщиной 100–300 мм.

Размещение коаксиального кабеля в кабельном лотке (желобе) требует соблюдения все того же главного правила: минимального радиуса изгиба.

Как уже говорилось, минимальный радиус изгиба зависит от размера коаксиального кабеля, но общее правило гласит, что радиус петли должен быть не меньше 5 диаметров (или 10 радиусов) кабеля. Правило минимального изгиба должно соблюдаться даже тогда, когда используется кабельный лоток. Не следует стремиться к аккуратности и изгибать кабель, пытаясь уложить его рядом с силовыми и другими кабелями.

Помните, что изгиб кабеля, превышающий минимальный радиус, влияет на полное сопротивление и ведет к потере качества видеосигнала.

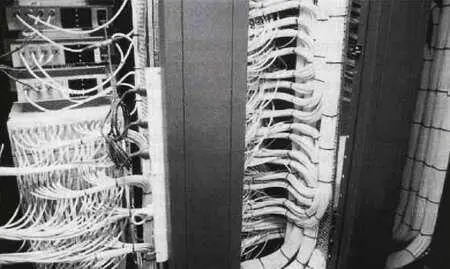

Рис. 10.18. Точная организация и маркировка кабелей требует немало времени и сил

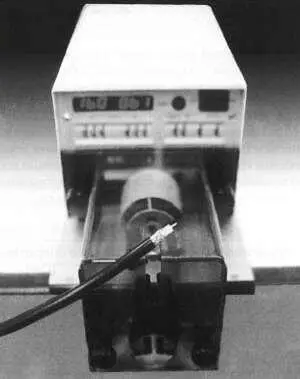

Рис. 10.19. Устройство для автоматической маркировки кабеля

Протяжка коаксиальных кабелей выполняется с использованием стальных или пластмассовых «проводников» (направляющих). Все большую популярность приобретают предназначенные для этой цели средства из новых жестких пластмасс. Их называют «змеями».

Используемые обычно средства скрепления кабелей вполне приемлемы, но помните, что при этом нельзя прикладывать чрезмерную силу, чтобы не раздавить коаксиальный кабель и не изменить его полное сопротивление.

Если требуется использовать смазку, обратитесь за рекомендацией к производителю кабеля. Для уменьшения трения можно использовать также тальк или гранулы из полистирола ( bean-bag-type polystyrene beans ).

В некоторых случаях кабель уже имеет концевые разъемы. При прокладке кабеля они должны быть хорошо защищены. Отверстия в таком случае должны быть больше.

Между конечными точками крепления кабеля лучше оставить небольшую слабину, а не класть кабель в натяг, в случае чего он будет плохо «реагировать» на колебания температуры и вибрацию.

Если во время установки кабель получил какие-то повреждения, оставьте запас кабеля рядом с поврежденным участком, чтобы можно было вставить дополнительные BNC-разъемы.

Динамический рефлектометр

Если предстоит прокладка сложной и длинной трассы коаксиального кабеля, то для обнаружения дефектных участков кабеля вам будет полезен динамический рефлектометр ( time domain reflectometer , TDR).

Основной принцип работы рефлектометра состоит в том, что он генерирует короткие и сильные импульсы и измеряет отраженную энергию. Определяя время задержки между введенным и отраженным сигналами, можно довольно точно определить локализацию дефектной заделки кабеля и/или острых изгибов. Это особенно важно, если кабель проходит в недоступных местах.

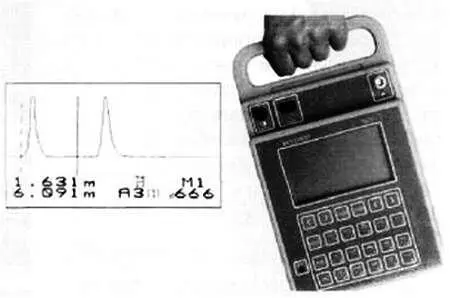

Рис. 10.20. Динамический рефлектометр

Витая пара — альтернатива коаксиальному кабелю. Этим кабелем пользуются в ситуациях, когда необходимо проложить линию длиной больше двухсот метров. Это особенно выгодно, когда пара проводов уже протянута между двумя точками.

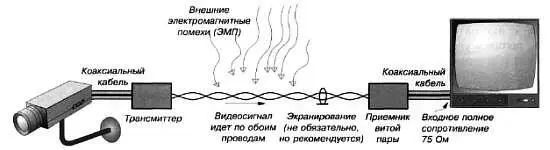

Рис. 10.21. Симметричная передача видеосигнала (по витой паре)

Если используются обычные провода, то кабель витой пары обходится довольно дешево, но если используется особый кабель (рекомендованный производителями), с минимум 10–20 скрутками на один метр и защитной оболочкой, то это будет гораздо дороже.

Передачу видеосигнала при помощи витой пары также называют симметричной видеопередачей.

Ее идея очень проста и отличается от несимметричной (коаксиальной) передачи видеосигнала. А именно: чтобы минимизировать внешние электромагнитные помехи, по витой паре передается сбалансированный сигнал. Все нежелательные электромагнитные помехи и шум в конечном счете одинаково воздействуют на оба провода. Вот почему лучше использовать специальные кабели, в которых оба провода одинаково подвержены наводкам и имеют одинаковое падение напряжения. В отличие от передачи по коаксиальному кабелю с заземленным экраном, в концепции передачи видеосигнала по витой паре не заложено уравнивание потенциалов между конечными точками.
