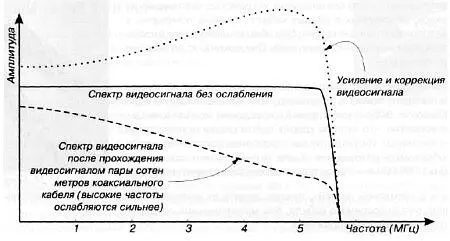

Рис. 12.26. Усиление и коррекция видеосигнала

И опять же, если вы заранее знаете, что установка системы предполагает расстояния более полукилометра, то лучшее решение — использовать оптоволоконный кабель. Вместо этого может быть предложен коаксиальный кабель RG-11/U, в этом случае длина кабеля без усилителя может составлять 600–700 метров, однако стоимость оптоволоконного кабеля в наши дни сопоставима со стоимостью кабеля RG-11/U (если не меньше). Мы уже перечисляли многочисленные преимущества оптоволоконного кабеля.

Довольно часто видеосигнал должен быть передан на различные устройства: на видеокоммутатор, видеомонитор и другой коммутатор или видеоквадратор (разделитель экрана), например. Это может оказаться невозможным, если не все устройства имеют сквозной видеопроход. Наиболее распространены BNC-разъемы со сквозным видеопроходом на видеомониторах. Обычно рядом с BNC-разъемом имеется переключатель с положениями «75 Ом» и «High». Это так называемое пассивное согласование входного сопротивления. Если вы хотите передать сигнал на другое устройство, например, на видеомонитор, то следует переключить первый видеомонитор на «High» и подключить коаксиальный кабель ко второму видеомонитору, на котором переключатель входного сопротивления должен быть установлен на 75 Ом.

Как говорилось ранее, это очень важно, так как телекамера представляет собой источник сигнала с сопротивлением 75 Ом и должна «видеть» на конце линии 75 Ом, чтобы происходила корректная, со 100-процентным переносом энергии передача видеосигнала, то есть без отражений.

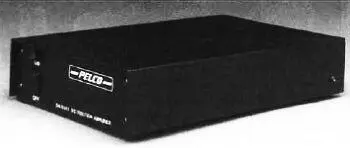

Рис. 12.27. Видеоусилитель-распределитель

А теперь представьте себе такую картину (обычный случай для видеонаблюдения): пользователь хочет, чтобы два видеокоммутатора, расположенные в разных местах, независимо друг от друга переключали одни и те же телекамеры. Эту проблему легко решить при помощи двух видеокоммутаторов, одного сквозного и одного оконечного, и в этом случае мы можем использовать ту же логику, что и с видеомониторами.

Однако на практике простые и дешевые видеокоммутаторы имеют только один BNC-разъем на видеовход, это означает, что они представляют собой согласованный вход, то есть вход с сопротивлением 75 Ом.

Было бы неправильно использовать адаптер ВNС-Т (Так называемый «тройник». Прим. ред.) для подсоединения второго видеокоммутатора, как делают многие установщики систем. Это некорректно, потому что в этом случае мы получим два 75-омных оконечных устройства на один канал, и телекамера будет «видеть» несоответствующую нагрузку, что приведет к частичному отражению сигнала, а в этом случае при воспроизведении на изображении проявятся повторы и уменьшится контрастность.

Решить проблему можно при помощи видеоусилителя-распределителя. Эти устройства делают именно то, о чем говорит их название — перераспределяют один видеовход на несколько выходов, сохраняя необходимое согласование полных сопротивлений. Это достигается за счет использования транзисторов или операционных усилителей. Поскольку используется активная электроника (к цепи должно быть подключено питание), то этот процесс называется активным согласованием сопротивления.

Типичный усилитель-распределитель обычно имеет один вход и четыре выхода, но бывают и модели с шестью, восемью или более выходами. На каждый видеосигнал нужен один усилитель-распределитель, даже если не все его четыре выхода будут задействованы.

Матричные видеокоммутаторы при распределении одного видеосигнала на несколько выходных каналов опираются на ту же концепцию, что и усилители-распределители. В этом случае существует ограничение на число каскадов усилителей-распределителей, которые могут использоваться в больших матричных системах. Это объясняется тем фактом, что каждый новый каскад привносит определенное количество шума, чего в аналоговой системе избежать невозможно.

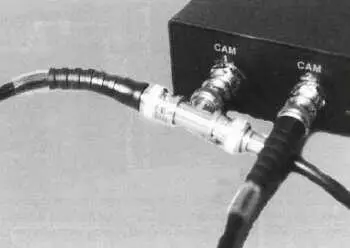

12.28. ВNC-тройник

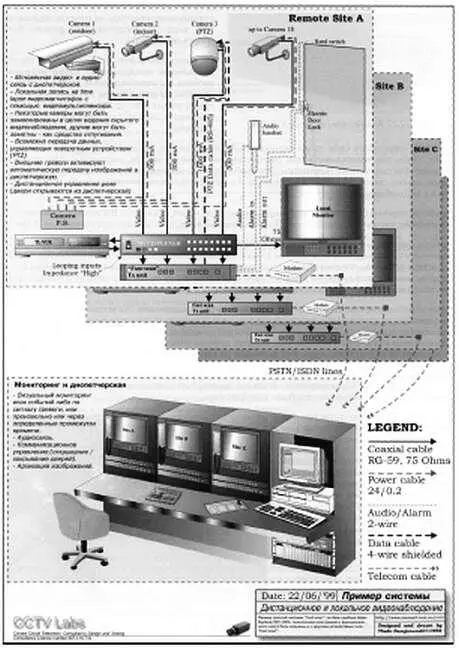

Разработка системы видеонаблюдения — очень сложная задача. Чтобы ее выполнить, мы должны обладать, как минимум, базовыми знаниями всех уровней системы, а также ее компонентов. Но еще более важно то, что до проектирования системы мы должны четко знать, что ожидает от нее потребитель.

Первое, и самое важное, без чего нельзя начинать проектирование системы видеонаблюдения — знание и понимание запросов потребителя. Потребители могут быть технически грамотными и многие из них могут разбираться в системах видеонаблюдения так же хорошо, как и вы. Но чаще всего они не знакомы с последними техническими достижениями и возможностями каждого компонента.

Прежде всего следует уяснить общую концепцию контроля и видеонаблюдения, которые требуются потребителю: будет ли вестись постоянный мониторинг телекамерами и 24-х часовая работа персонала безопасности, или планируется работа в автоматическом режиме (обычно с постоянной записью), или же предполагается сочетание обоих вариантов наблюдения. Как только вы поймете, чего хочет заказчик, было бы неплохо разъяснить ему, чего можно добиться с помощью предлагаемого оборудования. Работать с небольшими и простыми системами достаточно легко, но как только они увеличиваются до 10 телекамер и более (некоторые из которых могут быть установлены на поворотных устройствах), нескольких видеомониторов, более одного места видеонаблюдения, нескольких датчиков тревоги и цифровых видеорегистраторов — задача намного усложнится.

Существует также множество неизвестных переменных, которые необходимо учитывать при разработке системы видеонаблюдения. Что случится, если одновременно сработают несколько датчиков тревоги?

Какой видеомонитор должен показывать «тревожные» телекамеры? Будет ли записываться изображение по сигналу тревоги, если видеомагнитофон(-ы) в это время воспроизводит(-ят) запись? Какой уровень приоритета для каждого оператора? И так далее.

Эти переменные определяют сложность системы и, как в математике, чтобы решить задачу с большим количеством переменных, необходимо знать большее количество параметров. Потребитель может указать специализированные параметры, но только после того, как он поймет технические возможности оборудования.
