Владо Дамьяновски - CCTV. Библия видеонаблюдения. Цифровые и сетевые технологии

Понятно, что для вас, как для эксперта видеонаблюдения, императивом является знание компонентов, аппаратного оборудования и программного обеспечения, которое вы предлагаете, и пути наилучшего из возможных решения требуемой задачи.

Если в результате вы представите заказчику то, что обещали, или даже более, вы создадите у него благоприятное впечатление. Но если вы не выполните обещанного, то вашу работу, несомненно, сочтут неудовлетворительной. Помните, что когда потребитель удовлетворен вашей первой работой, появляются шансы, что он продолжит с вами работу.

Проще говоря: не следует утверждать, что система будет делать то-то и то-то, если сами не уверены и не можете гарантировать, что она выполнит все обещанное вами. Поэтому для разработки хорошей, функциональной системы необходимо знать используемые компоненты, их преимущества и ограничения, как они взаимосвязаны и как потребитель хочет их использовать.

Рис. 13.1. Очень важно умение говорить с заказчиками, но еще важнее умение их слышать

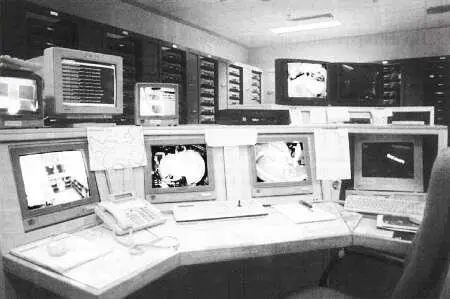

Рис. 13.2. Пульт управления в казино Star City (Сидней)

Первые требования, несомненно, будут соблюдены, поскольку вы не можете заниматься проектированием видеонаблюдения, если не владеете базовыми знаниями о таких системах. Последнее — то есть желания потребителя — можно определить в ходе телефонного разговора или при встрече с ним.

Следующее, что вам необходимо сделать — это провести обследование объекта в месте размещения видеосистемы. Ниже приведены вопросы, которые вы должны задать потребителю до начала разработки системы и до или во время обследования места установки.

— Какова основная задача проектируемой видеосистемы?

Если это сдерживающая злоумышленников система, то вам необходимо так спланировать размещение телекамер и видеомониторов, чтобы они были видны публике. Если система предназначается для скрытого видеонаблюдения, то вам необходимо уделить особое внимание типу и размеру телекамеры, ее маскировке, скрытности проводки и аналогичным проблемам, а также выяснению предполагаемых сроков ее установки (возможно, через несколько часов).

— Кто будет оператором (-ами)?

Если планируется 24-х часовая работа охраны, реакция системы на сигнал тревоги должен быть другим, чем в автоматическом режиме или при работе в частично автоматическом режиме.

— Это будет черно-белая или цветная видеосистема?

От этого будет зависеть стоимость системы и ее чувствительность. Следовательно, необходимо изучить освещенность в зоне установки системы. Цветное изображение даст большую информацию о деталях наблюдаемых объектов, но если предполагается наблюдение при очень низком уровне освещенности или при инфракрасном освещении, то не имеется других вариантов, кроме использования черно-белых телекамер (если только заказчик не согласен оплатить некоторые новые, имеющиеся на рынке телекамеры, которые переключаются с цветного на чернобелый режим).

Стоимость цветной системы диктуется не только телекамерами, но и видеомониторами, видеомультиплексорами и/или видеоквадраторами (разделителями экрана), если таковые требуются.

Излишне говорить, что последовательные или матричные видеокоммутаторы, так же как и TL-видеомагнитофоны одинаковы для черно-белых и цветных систем.

— Сколько телекамер будет использоваться?

Для небольшой системы с числом телекамер до 6 достаточно одного видеокоммутатора или видеомультиплексора, для более крупной системы скорее всего понадобится матричный видеокоммутатор или большее число коммутаторов или видеомультиплексоров.

О Сколько телекамер будет с фиксированной установкой и объективом с постоянным фокусным расстоянием и сколько установлено на поворотных устройствах и имеет вариообъектив?

Между этими видами телекамер существует большая ценовая разница. Если вместо телекамеры с фиксированным фокусным расстоянием используется PTZ-камера, дополнительную стоимость составят вариообъективы (в противоположность объективам с фиксированным фокусным расстоянием), поворотное устройство или скоростная поворотная телекамера, приемник сигналов телеуправления и пульт управления. Но преимущества, получаемые потребителем от системы с PTZ-камерой, увеличиваются в четыре раза. Если вдобавок к этому PTZ-камеры имеют предустановку, то гибкость и эффективность системы возрастает еще в несколько раз по сравнению с системой, использующей фиксированную телекамеру. Если в систему входит только одна PTZ-камера и 6 фиксированных, то может потребоваться матричный видеокоммутатор, и стоимость всей системы значительно возрастет (по сравнению с системой, состоящей только из фиксированных телекамер). В качестве альтернативы, управлять одной PTZ-камерой можно и при помощи специального цифрового контроллера или контроллера непосредственного управления электродвигателями поворотного устройства, но это также значительно увеличит стоимость системы.

Поэтому, если задача требует применения PTZ-камеры, то экономичнее иметь несколько таких камер.

— Сколько потребуется видеомониторов и пультов управления?

Для небольшой системы логично предложить один видеомонитор и один пульт управления, но как только увеличивается количество операторов и/или одновременно просматриваемых каналов и управляемых телекамер, спланировать практичную и эффективную систему становится труднее. В этом случае — для планирования расположения оборудования и соединений — необходимо обследование диспетчерской (помещения охраны).

— Будет ли система использоваться для мониторинга в реальном режиме времени (что требует немедленной реакции на тревоги), или будет осуществляться запись видеосигналов для последующего просмотра и проверки?

Ответ на этот вопрос определяет, понадобятся ли вам видеомагнитофон(-ы) с видеомультиплексором(-ми). Если у вас есть матричный видеокоммутатор, вам в любом случае потребуется еще и видеомультиплексор, а может даже два.

Помните, что планируемые режимы «time lapse» зависят от того, как часто можно будет менять видеокассеты, а это определяет время обновления информации с каждой записываемой телекамеры. Если вы хотите минимизировать время задержки при видеозаписи, то лучше выбрать два 9-ти (или 8-ми) канальных видеомультиплексора вместо одного 16-ти канального.

— Какие средства передачи видеосигналов могут быть использованы на охраняемой территории?
