Это изменение увеличения — то же самое, что оптическое увеличение (то есть, если объектив настроен на самый крупный план ( zoom in ), то перемещение телекамеры на 1 мм под воздействием ветра приведет к отклонению в плоскости объекта на 1 м).

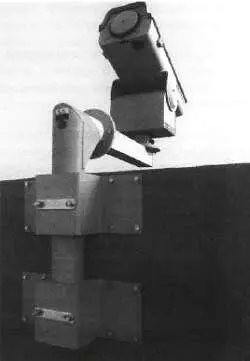

Рис. 13.8. Поворотное устройство на кронштейне

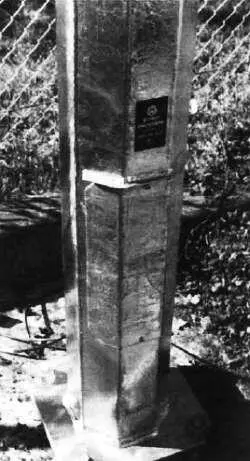

Рис. 13.9. Шестиугольный металлический столб жестче, чем круглый

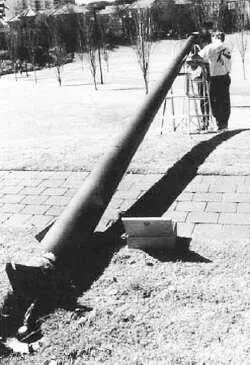

Рис. 13.10. Мачта с шарнирным креплением для PTZ-камеры облегчает обслуживание

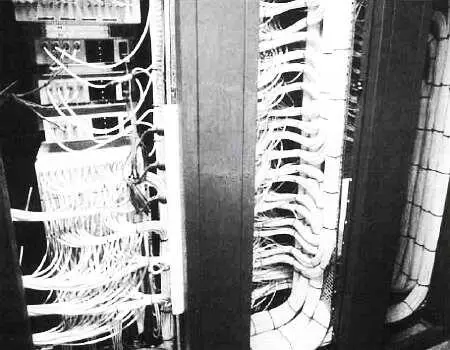

Рис. 13.11. Проводка кабелей для крупной системы может стать творческой задачей

Форма мачты также имеет большое значение, например, при одной и той же высоте и диаметре, шестиугольные мачты менее эластичны, чем круглые.

Та же логика применяется и к крепежу телекамеры и поворотного устройства. Очень дешевый кронштейн плохого дизайна будет причиной нестабильного и колеблющегося изображения, даже при использовании самой лучшей телекамеры.

Если система должна быть установлена в престижном отеле или торговом центре, дополнительным фактором, определяющим тип кронштейна и крепления, будет эстетика. В этом случае важно, чтобы не было видно свисающих кабелей.

Результативный мониторинг требует внимания ко всем аспектам, он должен быть: устойчивым (люди будут работать с этим оборудованием круглосуточно), или эстетичным (должен хорошо выглядеть) и практичным (изображение должно смотреться легко, не вызывать усталость, не должно быть шума и мерцания на экранах).

Поскольку все кабели, используемые системой, подключаются к видеомониторам, и в большинстве случаев там же находится и остальное оборудование, особое внимание следует уделять расположению и защите кабелей.

На кабели, лежащие на полу в течение нескольких дней (в период инсталляции системы), могут наступить люди; их веса достаточно, чтобы нарушить характеристики кабеля, особенно уязвимо волновое сопротивление коаксиального кабеля (помните, волновое сопротивление зависит от физического соотношения между центральной жилой, изоляцией и экраном). Если рассматривается вопрос о разработке большой системы, можно предложить идею создания фальшпола, под которым свободно разместятся кабели всех видов.

Если создание фальшпола невозможно, большинство кабелей можно проложить над подвесным потолком. В таких случаях следует обратить особое внимание на безопасность прокладки кабелей, так как собранные вместе, они могут быть очень тяжелыми.

При установке крупных систем может потребоваться коммутационная панель для кабелей видеосигналов. Обычно она помещается в 19-ти дюймовую стойку так, чтобы кабели со специальными разъемами можно было перекоммутировать в случае возникновения проблем или тестирования.

Многие установщики систем не имеют привычки делать маркировку кабелей. Большинство из них во время монтажа знают все кабели, но уже через два дня после окончания работы с легкостью все забывают. Маркировка кабелей особенно важна при монтаже крупных и сложных систем.

Настаивайте на правильной и постоянной маркировке кабелей в соответствии с вашей схемой. На рынке представлено много специальных систем маркировки кабеля. Кроме того, к схеме системы следует приложить список всех пронумерованных кабелей.

Помните, хороший установщик отличается от плохого тем, как он заделывает, прокладывает, монтирует и маркирует кабели, а также документирует свою работу.

Рис. 13.12. Пример схемы системы видеонаблюдения

В отличие от электроники или архитектуры, стандарты для составления блок-схем систем видеонаблюдения отсутствуют. Приемлем любой ясный рисунок, если вы четко показали на нем используемое оборудование, то есть, телекамеры, видеомониторы, видеомагнитофоны и другое оборудование и их соединения.

При составлении схемы многие пользуются такими средствами проектирования, как программы CAD или другие компьютерные пакеты для составления чертежей и схем. В зависимости от размера системы может возникнуть потребность в двух разных типах схем: блок-схема, показывающая взаимосвязь компонентов системы и требования к укладке кабеля и другая — план объекта с указанием положений телекамер и зон видеонаблюдения. Для менее крупных систем достаточно блок-схемы.

Блок-схема необходима для того, чтобы показать всю полноту системы, как взаимосвязаны ее компоненты, их назначение и какой тип кабеля используется и на каком участке.

Если план общего расположения составлен хорошо, позднее он может быть использован как основание для работы монтажника, а также заказчиком и вами для проверки расположения телекамер, условных обозначений и обсуждения возможных изменений.

Когда система видеонаблюдения установлена и работа закончена, схемы могут претерпеть незначительные изменения в зависимости от изменений, внесенных в ходе монтажа. После монтажа схемы, как правило, прилагаются к окончательной документации, которая должна включать руководства по эксплуатации, техническую информацию и другие документы.

Ввод в действие — последний и самый важный процесс в разработке системы видеонаблюдения, предшествующий ее передаче заказчику. Он включает отличное знание и понимание как требований заказчика, так и возможностей системы. Очень часто, составной частью этого процесса являются программирование оборудования системы и наладка. Это включает программирование матричного видеокоммутатора, программирование TL-видеомагнитофона, настройку телекамер и так далее.

Ввод в действие обычно проводится в тесном взаимодействии с менеджером и/или оператором(-ами) системы, представляющими заказчика, поскольку производится множество уточнений и настроек с учетом условий, в которых им предстоит работать.

Ниже приведен перечень вопросов, которые обычно проверяются при вводе системы в действие:

— Правильность подключения проводов.

— Правильность подачи напряжения питания на все компоненты системы.

— Правильность соответствия типов телекамер и объективов для каждой позиции.
