Обычно, по неписаным правилам используется коаксиальный кабель и в соответствии с этим должна планироваться установка системы. Однако, иногда нет иного выбора, и приходится использовать только передачу по радиоканалу или даже оптоволоконный кабель, что намного увеличивает общую стоимость системы. Если охраняемая территория подвержена регулярной грозовой активности, вам лучше с самого начала предложить оптоволоконный кабель и объяснить клиенту долгосрочную экономию этого варианта. Необходимо выяснить как можно больше об окружающей среде, в которой будет функционировать система, что в ней физически возможно, а что невозможно, и только после этого планировать приемлемые средства передачи видеосигналов и данных.

— Последнее и, пожалуй, самое важное, что вам необходимо выяснить, это объем средств, планируемых на систему.

Это определит и уточнит некоторые предыдущие вопросы и может заставить вас либо изменить тип оборудования и уменьшить количество телекамер, либо сузить предполагаемый режим работы системы. Это один из самых важных факторов, но он не должен приводить к снижению качества проектируемой вами системы до такого уровня, что система не сможет удовлетворительно функционировать.

Если размер бюджета недостаточен для желаемой системы, то вы можете предложить заказчику два варианта: систему, которая по вашему убеждению будет работать в соответствии с его требованиями (даже если ее стоимость и превышает бюджет), и еще одну, вписывающуюся в рамки запланированных средств и содержащую столько функций, сколько позволяет бюджет. Скорее всего, это вынудит вас уменьшить число телекамер или отказаться от PTZ-камер в пользу фиксированных телекамер.

Наиболее весомый аргумент, который вы должны выдвинуть, предлагая свою разработку, состоит в том, что охранная видеосистема должна быть, прежде всего, системой безопасности, что возможно только в том случае, если она будет соответственно разработана. Хорошо спроектированная система — это экономия средств в долгосрочной перспективе.

Предоставляя заказчику четкое и детальное объяснение своего видения работы системы, вы сможете убедить его принять ваше предложение.

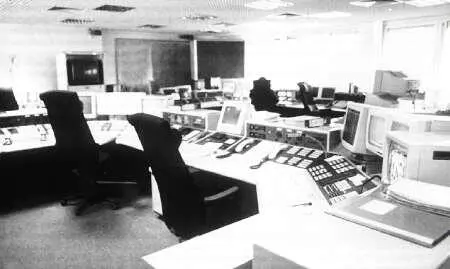

Рис. 13.3. Хорошо спроектированное рабочее место оператора

После первоначального обсуждения с заказчиком, убедившись, что вы хорошо понимаете, что ему требуется, вы должны обследовать место установки системы. Обычно собирают следующую информацию:

— Телекамеры: тип, то есть черно-белые или цветные, фиксированные или на поворотном устройстве, разрешающая способность и так далее.

— Объективы: углы обзора, диапазон фокусных расстояний для вариообъективов (12.5-75 мм, 8-80 мм и так далее).

— Защита телекамеры: тип кожухов (стандартные, влагозащищенные, купольные, вандалостойкие и пр.), тип крепления.

— Освещенность: уровни, источники света (особенно при использовании цветных телекамер), восточное/западное направление обзора. Четко представьте себе положение солнца в разные дни года, летом и зимой. Это имеет большое значение для общего качества изображения.

— Приемная аппаратура: местонахождение, площадь помещения охраны, физическое пространство и пульт управления.

— Видеомониторы: разрешающая способность, размер, местонахождение, крепление и так далее.

— Электроснабжение: тип, мощность (с запасом). Есть ли необходимость в бесперебойном электропитании? (В этом случае потребляемая мощность в В А).

— Если планируется использовать поворотные устройства: тип, размер, номинальная нагрузка, управление (двухпроводное — цифровое или многожильный кабель). Требуется ли предустановка (настоятельно рекомендуется для больших систем)? Где они будут установлены, тип кронштейнов?

— Нарисуйте схему данной зоны, укажите свои предложения по размещению телекамер. Учтите точку зрения специалиста по монтажу, насколько это возможно.

Незначительные изменения в расположении телекамер не повлияют на их работу, но могут облегчить труд установщика, сэкономить массу времени и, в конечном счете, средства заказчика. Если вы хотите получить качественное изображение, запомните золотое правило — старайтесь избегать попадания в объектив телекамеры прямых солнечных лучей.

— Нанесите на схему названия зон, в которых заказчик хочет (или вы предлагаете) установить телекамеры. Нанесите также названия зон, которые будут просматриваться, поскольку они потребуются вам в документации как опорные точки. Будьте внимательны к очевидным «табу» (в отношении инсталляции), даже если заказчик настаивает на каких-либо недопустимых работах. Иногда даже мелкие изменения могут значительно увеличить затраты на инсталляцию или привести к неразрешимым техническим проблемам. Всегда легче все объяснить заказчику и остановить его на первоначальном этапе, чем делать это позднее, в ходе установки системы, когда дополнительные затраты будут уже неизбежны.

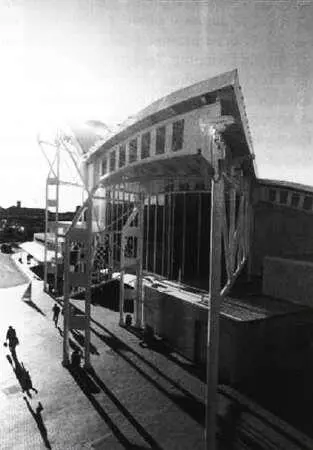

Рис. 13.5. Проводя обследование места установки системы, вы можете оценить действие солнечного света

Получив вышеперечисленную информацию, обладая знанием продукта (которое должно постоянно обновляться), вы должны сесть и подумать.

Проектирование системы, как и любая разработка всего нового, это форма творчества. Может, ваша работа не будет признана сразу, а может, ее не примут вообще, как это часто бывает в сфере искусства.

Но вы должны мыслить позитивно и сконцентрироваться, пытаясь создать лучшее, что вы можете. Если вам немного повезет и система таковой и окажется, завтра вы с гордостью покажете ее своим коллегам и потребителям.

При разработке систем разные люди пользуются различными методиками. Однако существует простое и логическое начало работы.

Всегда начинайте разработку системы с составления схемы общего вида системы, какой она должна быть по вашему мнению. Нанесите на схему видеомониторы, телекамеры, кожухи, соединительные кабели, блоки питания и так далее. Составляя схему, вы увидите физические соединения и все необходимые составляющие. Теперь вы не упустите ни одной детали, а ведь многие иногда забывают о таких мелочах, как кронштейны, типы кабеля, длина кабеля и так далее. Составление даже грубого ручного наброска приведет к некоторым коррективам или усовершенствованиям. Или, возможно, к обращению к заказчику за дополнительными уточнениями — например, если вы забыли замерить максимальное расстояние до приемника сигналов телеуправления или не узнали, как далеко будут находиться операторы от центрального оборудования видеообработки, не знаете длину силового кабеля, падение напряжения и т. д.
