Та же концепция переключения применима и для старшего брата последовательного видеокоммутатора — матричного видеокоммутатора.

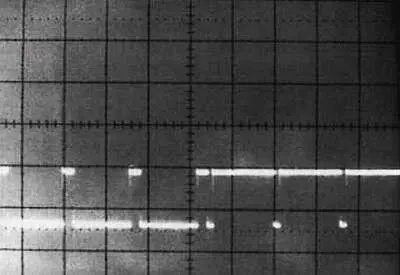

Рис. 7.4. Элементы кадрового синхроимпульса

Матричные видеокоммутаторы

Матричный видеокоммутатор ( Video Matrix Switcher — VMS )приходится старшим братом последовательному коммутатору. Матричный видеокоммутатор (VMS) является мозгом системы и входит в состав больших систем видеонаблюдения.

Если мы расположим на схеме видеовходы против видеовыходов, то получим матрицу — отсюда и название «матричный». Довольно часто матричные видеокоммутаторы называют узловыми (cross-point). Узлы (или точки пересечения) — это электронные переключатели, которые в любой момент могут подключить любой вход к любому выходу, сохраняя при этом режим согласования нагрузки.

Так, один видеосигнал может быть выбран одновременно более чем на одном выходе. А несколько входов могут быть выбраны для переключения по одному выходу, только в этом случае мы получим последовательное переключение между несколькими входами, так как иметь более одного видеосигнала на одном выходе в один момент времени невозможно.

Таким образом, матричный видеокоммутатор по существу представляет собой большой последовательный коммутатор с рядом усовершенствований:

— VMS может контролироваться несколькими операторами. Вспомните: последовательный коммутатор имеет кнопки на передней панели, так что только один оператор может управлять системой в данный момент времени. Матричным видеокоммутатором может одновременно управлять дюжина операторов и даже более. В этом случае каждый оператор обычно контролирует один видеоканал. В зависимости от модели VMS может быть достигнут определенный уровень интеллектуального управления. Операторы могут иметь равные или различные приоритеты, зависящие от их положения в структуре безопасности.

— VMS обрабатывают сигналы со многих видеовходов и подают их на большое число выходов, но, что наиболее важно, их число может быть легко расширено просто добавлением модулей.

— В состав VMS входят цифровые контроллеры для управления поворотными устройствами и объективами. Клавиатура обычно имеет встроенный джойстик или кнопки, служащие управляющими элементами, а в месте установки телекамеры имеется так называемый PTZ-блок (приемник сигналов телеуправления), который по сути входит в систему VMS. PTZ-блок обменивается с матричным видеокоммутатором цифровой информацией и управляет поворотным устройством и вариообъективом и, возможно, другими дополнительными устройствами (такими как омыватель/очиститель стекла термокожуха телекамеры).

— VMS генерирует код идентификации телекамеры, время, дату, имя оператора системы, сообщения тревоги в блоке выводимой на экран информации, накладываемой на видеосигнал.

— VMS имеет множество входов и выходов тревоги и может быть расширен до практически любого их количества. Возможна любая комбинация тревог, вроде N/O (нормально разомкнутые контакты), N/C (нормально замкнутые контакты) и их логические комбинации OR (ИЛИ), NOR (ИЛИ-НЕ), AND (И), NAND(H-HE).

— Мозгом устройства является микропроцессор, его использование позволяет матричным видеокоммутаторам выполнять сложные задачи по управлению видеосигналом и сигналами тревоги. Вечно растущие требования к мощности и производительности обработки приводят к тому, что микропроцессоры становятся все дешевле и мощнее. Сегодня эти сложные операции выполняет современный персональный компьютер. Вследствие этого установка VMS превращается в задачу программирования, сложную, но вместе с тем предоставляющую огромную мощность и гибкость: парольная защита для обеспечения безопасности, регистрация данных, тестирование системы, переконфигурирование по модему и пр. Последнее веяние — это использование графического интерфейса пользователя в среде Windows™ или OS/2™, сенсорных экранов, графического представления зоны наблюдения, модифицируемого при изменении зоны и многое другое.

— Разработчику системы или руководителю VMS может показаться сложным устройством, но он прост и дружественен по отношению к оператору и, что еще более важно, быстр в отклике на чрезвычайные ситуации.

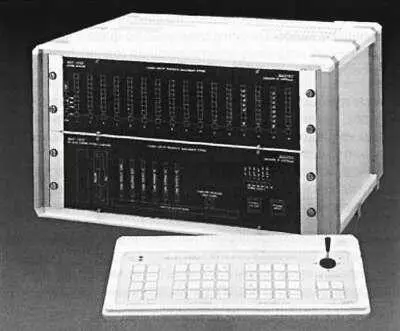

Рис. 7.5. Усовершенствованный матричный видеокоммутатор

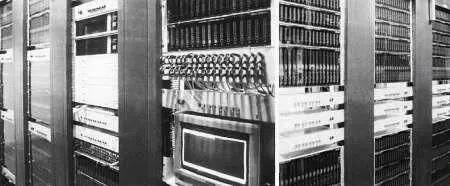

Рис. 7.6. Матричный видеокоммутатор Махргов Star City Casino (Сидней) обрабатывает сигналы более чем от 1000 телекамер с записью более чем на 800 видеомагнитофонов

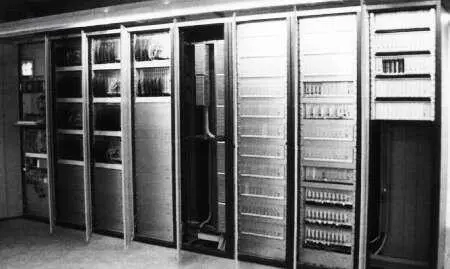

Рис. 7.7. Матричный видеокоммутатор Plettacсистемы видеонаблюдения в аэропорту Франкфурта

В мире всего горстка фирм выпускает матричные видеокоммутаторы, большая часть из них находится в США, Великобритании, Дании, Германии, Японии и Австралии. Многие придерживаются традиционной концепции узлового переключения с небольшим уровнем перепрограммируемости с использованием EPROM, поддерживаемой аккумулятором. Более ранние концепции с EPROM (без подзарядки) могли работать лишь несколько недель. Но многие фирмы пошли путем гибкого программирования и хранения данных на гибких и жестких дисках, что предохраняет от потери информации даже при обесточивании системы в течение более двух месяцев.

Требование совместимости привело многие системы к PC-платформе, которая знакома большинству пользователей и, в то же время, обеспечивает совместимость со многими программами и операционными системами, которые могут совместно работать.

Новые модели матричных видеокоммутаторов учитывают практически каждую деталь. Прежде всего, конфигурирование новой системы или переконфигурирование старой осуществляется очень просто — посредством ввода данных в меню установки. Однако высокий уровень защиты программы установки не позволит любому встречному «играть» с настройками, доступ имеют только зарегистрированные пользователи, которые знают код и процедуры доступа.

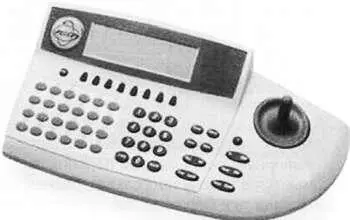

Рис. 7.8. Клавиатура интеллектуального, эргономичного и конфигурируемого матричного видеокоммутатора

Далее, VMS стали достаточно интеллектуальными и мощными, так что стало возможным управление другими сложными устройствами. Это освещение в здании, кондиционирование воздуха, контроль открывания дверей и шлагбаумов на автомобильных стоянках, управление электроснабжением и другими ежедневными операциями, производимыми в определенное время суток или при конкретных обнаруживаемых обстоятельствах.
