Итак, в действительности мы имеем на выходе очень быстро переключаемый сигнал, который переключается со скоростью, соответствующей скорости записывающих головок. Эта скорость зависит от типа видеомагнитофона и от режима записи (как в случае видеомагнитофонов с функцией time lapse , что мы обсудим ниже). Вот почему так важно настроить видеомультиплексор на выходную скорость, соответствующую конкретному видеомагнитофону. Это можно сделать в меню установок любого видеомультиплексора. Если на вашем видеомультиплексоре нет конкретного видеомагнитофона, то можете попробовать выбрать типовую установку или же, если нет ничего похожего, последуйте методу проб и ошибок и попытайтесь найти эквивалентную модель (Современные видеомультиплексоры имеют вход VEXT для синхронизации импульсами с видеомагнитофона, что исключает описанную выше процедуру. Прим. ред.) . Основное различие time lapse видеомагнитофонов заключается в том, что одни записывают поля, другие кадры.

Кроме синхронизации выхода (MUX–VCR), теоретически нужна еще и синхронизации входов (камеры-MUX), но поскольку видеомультиплексоры являются цифровыми устройствами обработки изображения, то приведение всех синхроимпульсов от телекамер к единой временной базе происходит в самом видеомультиплексоре. То есть сигналы различных телекамер могут быть «смешаны» в одном видеомультиплексоре, и нет никакой необходимости их синхронизировать.

Однако на рынке встречаются и другие модели видеомультиплексоров, которые осуществляют внешнюю синхронизацию телекамер посредством синхроимпульсов, передаваемых по тому же коаксиальному кабелю, по которому передается видеосигнал. Эти модели видеомультиплексоров не теряют времени на временную коррекцию синхроимпульсов и поэтому должны работать быстрее. (Другое решение проблемы — использование в видеомультиплексорах двух параллельно работающих процессоров, осуществляющих поочередную оцифровку входных видеосигналов, в результате отсутствует время на ожидание прихода начала поля следующей несинхронизированной телекамеры. Прим. ред.)

Если необходимо воспроизведение, то выход видеомагнитофона вначале обращается к видеомультиплексору, затем видеомультиплексор извлекает сигнал выбранной телекамеры и посылает изображение на видеомонитор. Видеомультиплексор может отобразить любую телекамеру на полном экране или воспроизвести все записанные телекамеры в мозаичном режиме (вывести несколько изображений одновременно).

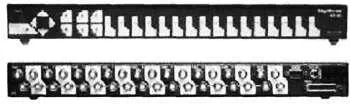

Рис. 7.17. 16-входовый видеомультиплексор со сквозными видеовходами

Время обновления видеозаписи

Следует понимать, что количество кадров (изображений), взятых от каждой телекамеры для записи, зависит от общего числа подсоединенных к видеомультиплексору телекамер и временного режима работы time lapse видеомагнитофона. То есть, невозможно одновременно записать в реальном режиме времени изображения со всех телекамер — ведь это мультиплексирование с временным разделением.

Однако можно улучшить качество работы видеосистемы при помощи внешних датчиков тревоги и встроенного в видеомультиплексор детектора активности (что мы объясним позже). Лучше всего записывать минимальное количество телекамер в самом быстром (насколько это практически возможно) режиме записи. Проще говоря, если заказчик может менять ленту хотя бы раз в сутки, не следует использовать режим time lapse больший, чем «24 часа». Если система не обслуживается в выходные, то следует выбрать режим «72 часа». А если позволяет бюджет, то вместо 16-канального видеомультиплексора для 9 (или более) телекамер лучше использовать 9-канальные (некоторые производители выпускают 8- и 10-канальные устройства) видеомультиплексоры и два видеомагнитофона. Тогда частота записи удвоится и нужно будет использовать две ленты вместо одной.

Вот как можно посчитать временные интервалы между последовательными кадрами с каждой телекамеры. Допустим, у нас имеется видеомагнитофон с режимом time lapse «24 часа». Ранее мы установили, что нормальный (реального времени) видеомагнитофон записывает 50 полей в секунду в PAL и 60 в NTSC.

Если вы откроете техническое руководство time lapse видеомагнитофона, то вы увидите, что видеомагнитофон в режиме «24 часа» делает запись каждые 0.16 секунды; даже если у вас нет руководства, то это легко подсчитать: если видеомагнитофон PAL делает запись в режиме реального времени, то он записывает поле каждые 1/50=0.02 с. Частота записи time lapse видеомагнитофона в режиме «24 часа» в 24/3=8 раз меньше, тогда мы получим 0.02x8=0.16 с. Аналогичный расчет для видеомагнитофона NTSC даст нам, что одно поле записывается каждую 1/60=0.0167 с. В режиме «24 часа» с лентой Т120 мы получим 24/2=12. Это значит, что в режиме 24 «часа» в формате NTSC лента time lapse видеомагнитофона двигается в 12 раз медленнее, чтобы уместить 24 часа на одной 2-часовой ленте. Таким образом, скорость обновления каждого записываемого поля в режиме «24 часа» составляет 12x0.0167=0.2 с.

Рис. 7.18. Типовая схема соединения типичный видеомультиплексор — time lapseвидеомагнитофон

Все приведенные выше вычисления сделаны для сигнала одной телекамеры, то есть, если к видеомультиплексору подсоединена только одна телекамера, то он будет делать запись каждые 0.16 ев PAL и каждые 0.2 с в NTSC. Если в системе большее число телекамер, то чтобы подсчитать скорость обновления для каждой телекамеры, нужно умножить это значение на число телекамер и добавить время, которое видеомультиплексор тратит на временную коррекцию несинхронизированных телекамер. Если у нас, например, 8 телекамер на запись, то получим 8x0.16=1.28 с (PAL) и 8x0.2=1.6 с (NTSC). Добавив к этому время, затрачиваемое на синхронизацию и реальные временные интервалы между записями каждой телекамеры, получим примерно от 1.5 до 2 с. Это неплохой результат, особенно если учесть, что все 8 телекамер записываются на одну ленту.

Если нам нужно идентифицировать важное событие, которое имело место, например, в 3 часа дня, мы можем либо просмотреть изображение со всех телекамер в мозаичном режиме и найти ту из них, на которой зарегистрирована важная активность, либо просмотреть все телекамеры по отдельности в полноэкранном режиме.

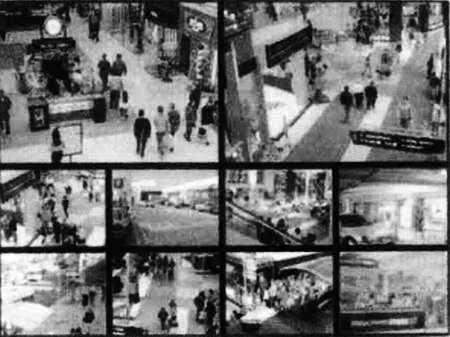

Рис. 7.19. Типичное отображение с помощью видеомультиплексора
