Другая очень удобная характеристика, свойственная большинству видеоквадраторов, — это входы тревоги. При получении сигнала тревоги, соответствующая телекамера переключается с квадового режима на полноэкранный. Обычно это режим реального времени, то есть аналоговый сигнал отображается без цифровой обработки и хранения в кадровой памяти. Переключение по тревоге в полноэкранный режим особенно важно в режиме видеозаписи. Независимо от того, насколько хорошим кажется выходной сигнал с видеоквадратора, при записи на VHS-магнитофон разрешающая способность ограничивается возможностями видеомагнитофона. Это составляет 240 ТВЛ (мы обсудим это позже в разделе, посвященном видеомагнитофонам) для цветного сигнала и около 300 ТВЛ для черно-белого. При воспроизведении в квадовом режиме с видеомагнитофона очень трудно сравнивать детали в таком изображении с тем, что было в исходном изображении в режиме реального времени. По этой причине система может быть спроектирована таким образом, чтобы при срабатывании датчика тревоги происходил переход с квадового отображения на полноэкранное.

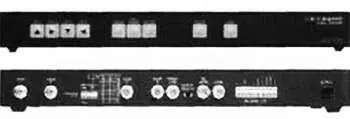

Рис. 7.13. Видеоквадратор с входами тревоги

В последствии детали видеозаписи по тревоге могут быть изучены подробнее. В качестве устройств активации могут быть использованы самые разные датчики, но чаще всего это пассивные и активные инфракрасные детекторы, видеодетекторы движения, тревожные кнопки и датчики открывания дверей.

Как и для последовательных видеокоммутаторов с входом тревоги следует четко определить, что последует после работы в режиме тревоги, то есть как долго видеоквадратор останется в полноэкранном режиме, требуется ли ручное подтверждение восприятия тревоги оператором. Это мелочи, но они многое могут изменить в построении видеосистемы и ее эффективности.

Иногда потребителя устраивает и запись в квадовом режиме, в этом случае достаточно простого видеоквадратора, без входов тревоги.

Однако, если требуется запись полноэкранного изображения, то следует осторожно относиться к выбору видеоквадратора с функцией увеличения при воспроизведении. Они могут выглядеть так же, как и устройства с входами тревоги, но на самом деле они не поддерживают запись полноэкранного изображения, как этого можно было бы ожидать; вместо этого они электронным образом «раздувают» записываемые квадранты на полный экран. Разрешение таких увеличенных изображений составляет лишь четверть (1/2 по вертикали и 1/2 по горизонтали) того, что должно быть.

Видеомультиплексоры

Естественная эволюция устройств цифровой обработки изображений сделала видеомультиплексоры лучшей альтернативой видеоквадраторам, особенно для записи. Видеомультиплексоры — это устройства, выполняющие временное мультиплексирование входных видеосигналов и дающие два типа выходных видеосигналов: один для просмотра и один для записи.

Выход для видеонаблюдения позволяет показывать изображения со всех телекамер на одном экране одновременно. То есть, если у нас есть 9-канальный видеомультиплексор с 9 телекамерами, то все они будут представлены на экране в виде мозаики 3 х 3 (мультиэкранное отображение. Прим. ред.). Та же концепция применима к 4- и 16-канальным видеомультиплексорам. В большинстве видеомультиплексоров любая телекамера может быть выбрана для полноэкранного отображения. Пока на видеовыходе воспроизводятся эти изображения, на магнитофонный выход видеомультиплексора посылаются разделенные по времени мультиплексированные изображения со всех телекамер, выбранных для записи. Это разделенное по времени мультиплексирование похоже на очень быстрый последовательный видеокоммутатор с той лишь разницей, что все видеосигналы синхронизированы для последовательной записи на видеомагнитофон. Некоторые производители изготавливают видеомультиплексоры, выполняющие лишь быстрое переключение каналов (для записи) и вывод полноэкранных изображений, без функции мозаичного воспроизведения. Такие устройства называются frame switcher (коммутатор кадров), причем при записи они ведут себя подобно видеомультиплексорам. (Более распространенное название — симплексный видеомультиплексор. Прим. ред.)

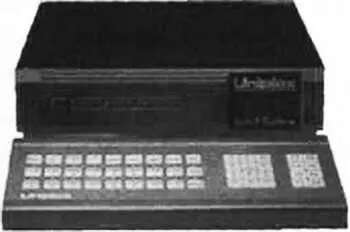

Рис. 7.14. Uniplex— один из первых видеомультиплексоров

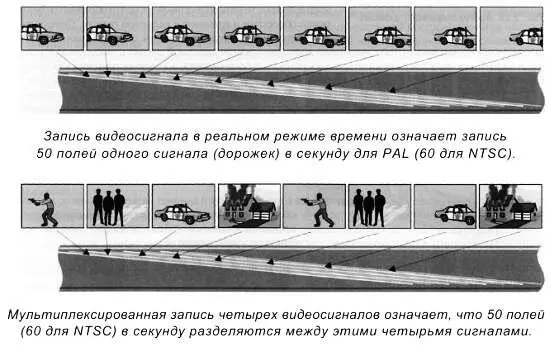

Рис. 7.15. Мультиплексирование видеозаписи

Чтобы понять, как это происходит, мы упомянем здесь несколько моментов, касающихся концепции записи на видеомагнитофон (эти вопросы также обсуждаются в следующем разделе). Головки видеомагнитофона (обычно две) расположены на 62 мм вращающемся барабане, который выполняет спиральную развертку магнитной ленты, проходящей вплотную с барабаном.

Вращение зависит от ТВ-системы: для PAL это 25 оборотов в секунду, а для NTSC — 30. Если две головки расположены на барабане под углом 180° напротив друг друга, спиральная развертка может составлять 50 полей/с на чтение или запись для PAL и 60 — для NTSC. Это означает, что каждое ТВ-поле (состоящее из 312.5 строк для PAL и 262.5 строк для NTSC) записывается на диагональные, плотно расположенные дорожки магнитной ленты. Когда видео-магнитофон воспроизводит записанную информацию, он делает это на скорости, соответствующей ТВ-стандарту, так что мы опять получаем движущееся изображение.

Понятно, поскольку головки видеомагнитофона представляют собой электромеханические устройства, то точность вращения здесь критична. Из-за электромеханической инерции видеомагнитофоны обладают более длительным временем захвата кадровой синхронизации, чем видеомониторы. Это становится причиной еще больших проблем с перемещением изображения по вертикали при записи несинхронизированных телекамер с помощью последовательного видеокоммутатора.

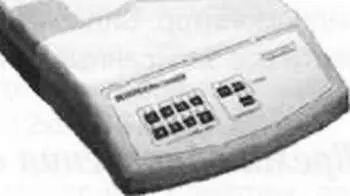

Рис. 7.16. 8-канальный видеомультиплексор

При нормальной записи и воспроизведении видеоголовки постоянно считывают или записывают поля, одно за другим, по 50 (60 в NTSC) полей в секунду.

Вместо того, чтобы записывать одну телекамеру несколько секунд, затем другую и т. д. (что делает последовательный видеокоммутатор), видеомультиплексор обрабатывает видеосигнал таким образом, что каждое следующее поле, посылаемое на видеомагнитофон, исходит от другой телекамеры (обычно следующего по порядку входа).
