Горение древесного газа происходит в вышестоящей камере по принципу работы обыкновенного газового котла, и может быть также автоматизировано. Такое сгорание отличается большим КПД и меньшим образованием золы в топке котла и внутри дымохода, а, значит, газогенераторный котел нужно реже чистить и проводить его заправку. В условиях хорошей утепленности дома, правильной подборки котла и правильного разведения системы отопления, одной закладки дров хватает на целые сутки работы при температуре окружающего воздуха ниже нуля.

Поэтому котлы пиролизного типа горят и сохраняют тепло дольше.

Пиролизные котлы на отечественном рынке уже давно не считаются редкостью. Российские твердотопливные пиролизные котлы долгого горения уверенно и прочно завоевывают популярность людей, разбирающихся в системах отопления на твердом топливе. Тем не менее, пиролизные котлы, в среднем в 1,5–2 раза дороже традиционных твердотопливных котлов.

Этому есть простое объяснение. Протяженность работы пиролизных котлов всего на одной загрузке дров в разы превышает период работы обычных дровяных и угольных твердотопливных котлов.

Газовые генераторы, при всей своей привлекательности с точки зрения дешевизны вырабатываемой энергии, экологичности и дополнительных (альтернативных централизованным газовым коммуникациям, системам) возможностей, в нашей стране остаются привилегией крупных промышленных предприятий, для которых энергетическая независимость, а также выигрыш в себестоимости за счет крупных объемов потребления, являются ключевыми факторами при выборе энергоемких систем.

Далее рассмотрим традиционные газовые системы и счетчики учета газа.

Энергетический контроль предлагает бытовые счетчики газа, которые предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями. Чаще всего используют в квартирах, домах, офисах, небольших топочных для локального учёта потребления газа. Это, как правило, небольшие диафрагменные счетчики с максимальной пропускной способностью от 1,6 до 4 м 3/ч. Рассмотрим наиболее популярные и доказавшие свою стабильную эффективность устройства контроля расхода газа.

Малогабаритный счетчик газа СГМ-1,6 (СГМ-1,6 И) контролирует расход газа: 1,6 м 3/час Межповерочный интервал: 12 лет Типоразмер: G1,6

Средняя цена на май 2014 года: 1 800 руб.

Внешний вид устройства представлен на рисунке 2.1.

Преимущества счетчика газа СГМ-1,6

• небольшие габариты;

• небольшой вес – 0,6 кг;

• монтаж счетчика производится как в горизонтальном, так и в вертикальном положении;

• надежность ввиду отсутствия движущихся механических частей;

• быстрота монтажа (не требуется газосварочных работ);

• наличие импульсного выхода.

Область применения: двух и 4-конфорочные газовые плиты с духовкой.

Принцип работы. Счетчик предназначен для измерения проходящего через него объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 2044890 и других газов, не агрессивных к материалам счетчика) индивидуальными потребителями.

Рис. 2.1. Бытовой счетчик газа СГМ-1,6, подключенный в отдельной квартире

Счетчик состоит из: струйного автогенератора, заключенного в герметичный корпус с присоединительными патрубками; электронного блока; литиевой батареи для электропитания электронного блока; крышки корпуса с пломбировочным кольцом.

Таблица 2.1

Основные технические характеристики бытовых газовых счетчиков СГМ-1,6 (СГМ-1,6 И)

Применяемый метод измерений – косвенный. Частота и количество автоколебаний, создаваемых струйным автогенератором, пропорциональны расходу и объему газа, прошедшего через счетчик.

На индикаторном устройстве (ЖКИ) цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки – в долях кубического метра.

Наличие начальных показаний обусловлено проведением испытаний и первичной поверки.

Направление потока газа обозначено стрелкой на корпусе счетчика.

Рекомендуемая основная нагрузка: 4-конфорочные газовые плиты с духовым шкафом.

Основные технические характеристики бытовых газовых счетчиков СГМ-1,6 (СГМ-1,6 И) представлены в таблице 2.1.

Внимание, важно!Это самый простой на сегодняшний день и удобный – для малогабаритных квартир – прибор контроля учета газа в бытовых условиях. Может применяться с любым типом газовых установок: там, где подведена централизованная газовая магистраль и там, где используются локальные источники газа – к примеру, сменяемые газовые баллоны.

Счетчик газа камерный GALLUS рассчитан для контроля расхода газа до 4 м 3/час.

Межповерочный интервал: 10 лет

Типоразмер G4.

Средняя розничная цена по состоянию на октябрь 2014 года в регионе Санкт-Петербург 1 800 руб.

Производитель: фирма Itron Actaris.

Счетчики газа диафрагменные GALLUS 2000 G4 предназначены для измерений объема природного и других неагрессивных газов низкого давления при учетно-расчетных операциях, а также в различных технологических процессах.

Область применения: жилищно-коммунальное хозяйство.

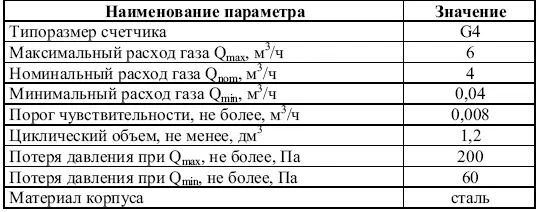

Таблица 2.2

Основные технические характеристики счетчика GALLUS 2000 G4

Область применения: газовая плита, газовая колонка, газовый котел.

В таблице 2.2. представлены основные технические характеристики счетчика GALLUS 2000 G4.

Внешний вид газового счетчика представлен на рисунке 2.2.

Рис. 2.2.Внешний вид газового счетчика GALLUS 2000 G4

Габаритные размеры газового счетчика GALLUS 2000 G4 представлены на рисунке 2.3 и в таблице 2.3.

Счетчики GALLUS 2000 G4 и СГМ-1,6 (СГМ-1,6 И) не требуют специального технического обслуживания, за исключением периодической поверки.

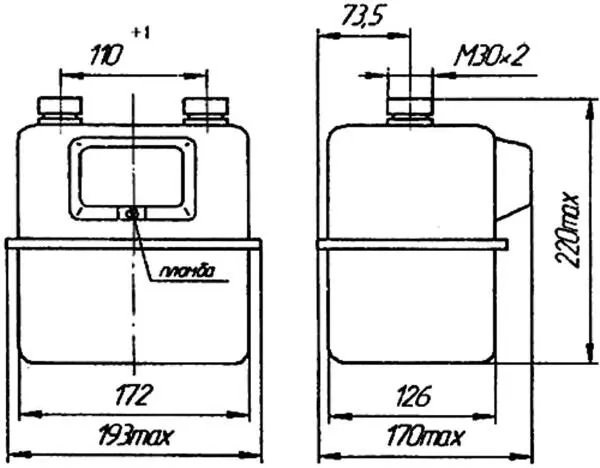

Рис. 2.3.Габаритные размеры газового счетчика GALLUS 2000 G4

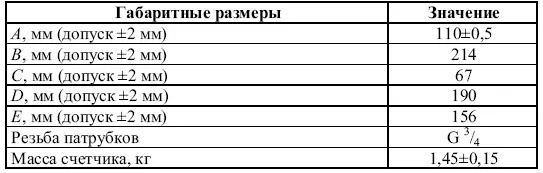

Таблица 2.3

Габаритные размеры газового счетчика GALLUS 2000 G4
