Андрей Кашкаров - Краткое руководство слесаря-ремонтника газового хозяйства

В качестве ремонтных и регламентных работ допускается замена фильтрующих элементов

Климатические условия транспортирования и хранения изделия – не отапливаемое хранилище. Газоанализаторы в упаковке для транспортирования выдерживают воздействие температуры от -40 °C до +50 °C.

Газоанализаторы модельного ряда Анкат предназначены для автоматического контроля предельно допустимых концентраций взрывоопасных воздушных многокомпонентных смесей горючих газов и паров,

Газоанализаторы применяются в процессе добычи нефти и газа, на бытовых и промышленных газовых объектах, в автомобильной отрасли, на промышленных предприятиях, ж/д и судах при проведении сварочных работ и во многих других случаях.

Газоанализатор представлен в двух вариантах:

«Газоанализатор Анкат-7631»;

«Газоанализатор Анкат-7641».

Переносной газоанализатор обладает рядом достоинств, таких как: компактные размеры, относительно малый вес; взрывобезопасное исполнение, звуковая и световая сигнализация.

Устройство может комплектоваться выносным датчиком.

Технические характеристики

• диапазоны измерений:

– Анкат 7631 0-15 % об.;

– Анкат 7641 0-30 % об.;

• выносной датчик 10 м;

• питание от аккумулятора 8,4 В марки 7НД-0.125 или аналогичного;

• время работы без подзарядки не менее 24 часа;

• габариты 150x85x50 мм;

• масса не более 0,33 кг (выносным датчиком 0,45 кг).

Перечень определяемых горючих веществ: амилены (смесь), диоксан, диэтилен-диоксан, ацетилен, диэтиловый эфир, этиловый эфир, ацетон, диметилкетон, двойной водяной газ, ацетальдегид, изобутан, бензин А-72, изобутиловый спирт, изобутанол, бензин А-76, изобутилен, бензин АИ-93, изопропиловый спирт, изопропанол, бензин АИ-98, изопентан, бензин Б-70, изопрен, бензин «калоша», метиловый спирт акриловой кислоты, бензол, метиловый спирт, метанол, карбинол, древесный спирт, бензин экстракционный марки (гексановая фракция, метан, бутан, метил этилкентон, этилметилкетон, бутадиен-1,3, окись пропилена, бутилен, окись углерода, угарный газ, бутилены (различные изомеры), окись этилена, бутиловый спирт, бутанол, пентан, водород, пропилен, водяной газ, пропан, газ коксовых печей, пропиловый спирт, газ природный топливный сжатый ГОСТ 27577-87, попутный нефтяной газ, газы углеводородные сжиженные ГОСТ 27578-87, уксусная кислота, газ пиролиза керосина, формальдегид, газ пиролиза этана, пары нефти (смесь газов и паров бутана, гексана, метана, пропана, этана), газ каталитического крекинга, этиловый спирт, гексан, этилен.

В комплект поставки входят: газоанализатор; копия паспорта; копия сертификата Госстандарта.

Срок службы не менее 10 лет.

Маркировка. Маркировка наносится методом клеймения. На клеймо должны быть нанесены следующие информационные данные:

• наименование изделия;

• номер данных ТУ;

• номер сертификата о типовом одобрении РС;

• номер партии;

• дата изготовления;

• дата окончания срока службы;

• штамп ОТК;

• знак обращения на рынке;

• масса изделия

Внешний вид газоанализатора Анкат-7631 представлен на рисунке 3.1.

Рис. 3.1.Внешний вид газоанализатора «Анкат-7631»

Требования безопасности и охраны окружающей среды. При использовании Газоанализатора специальных мер безопасности не требуется.

В процессе эксплуатации изделие взрыво-, пожаро-, радиационно-, электро-, химически безопасно.

Изделие при эксплуатации не оказывает влияния на окружающую среду: отсутствует химическое, электромагнитное, термическое и биологическое токсичные, загрязняющие, пожаро– и взрывоопасные вещества не образуются.

Содержание входного контроля. Произвести внешний осмотр изделия.

Внешним осмотром изделия проверить:

• соответствие комплектации паспорту изделия;

• наличие этикетки на изделии;

• отсутствие признаков предельного состояния – трещин на корпусе и других механических повреждений.

Эксплуатация газоанализатора с признаками предельного состояния запрещена.

Освидетельствование и ремонт. Освидетельствование должно проводиться проводится перед установкой на объект и через 1 год с момента установки на объект и далее через год в пределах срока службы.

Освидетельствование изделия проводится в объеме входного контроля.

Результаты освидетельствования заносятся в таблицу в паспорте изделия.

Газоанализатор ремонту не подлежит.

Устройство приводится в работу следующим образом:

Газоанализатор устанавливается в рабочей зоне и приводится в действие при помощи кнопки «включить».

При превышении нормы предельно допустимой концентрации происходит звуковой и световой сигнал.

Проверка газоанализаторов производится перед каждой рабочей сменой.

Климатические условия ожидания использования изделия по назначению: температура воздуха от (-5±45) °С/ (-20+45) °С.

Климатические условия транспортирования и хранения изделия – не отапливаемое хранилище.

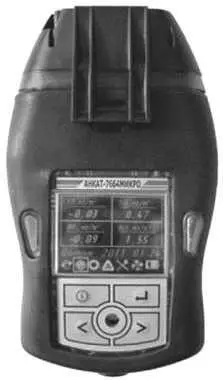

Малогабаритный индивидуальный газоанализатор АНКАТ– 7664 является прибором, предназначенным для автоматического измерения концентрации вредного вещества в воздухе рабочей зоны помещения.

Газоанализатор Анкат-7664 применяют для контроля технологической среды на объектах нефтяной и химической промышленности.

Изготовитель гарантирует соответствие всем требованиям ГОСТ 13320-81 при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Гарантийный срок использования по назначению 18 месяцев.

Устройство одновременно определяет (контролирует) четыре компонента (Ex, О 2, СО, H 2S);

Достоинствами устройства Анкат-7664 является:

• защита от пыли и влаги;

• малые габариты и вес;

• простота и надежность конструкции.

Общие технические характеристики:

• тип газоанализатора – индивидуальный;

• принцип действия – электрохимический;

• световая и звуковая сигнализация;

• рабочая температура от -30 °C до +45 °C;

• степень защиты IP54;

• габариты, не более 125x55x50 мм;

• масса, не более 0,5 кг.

В комплект поставки входят: газоанализатор, ЗИП, копия паспорта изделия.

Срок службы 10 лет для газоанализатора, для датчика 3 года.

Требования безопасности и охраны окружающей среды

1. При использовании газоанализатора специальных

мер безопасности не требуется.

2. В процессе эксплуатации изделие пожаро-, радиационное электро-, химобезопасно.

3. Изделие при эксплуатации не оказывает влияния

на окружающую среду:
