Андрей Кашкаров - Краткое руководство слесаря-ремонтника газового хозяйства

Устройство предназначено для контроля за расходом газа в бытовых условиях со скоростью газового потока (варианты модификаций счетчика) 1,6; 2,5; 4 м 3/ч.

Межповерочный интервал: 10 лет.

Типоразмер: G1,6-G4.

Средняя розничная ценав регионе Санкт-Петербург по состоянию на май 2014 года 1 400 руб.

Производитель: ОАО «Точмаш» (Россия)

Бытовые счетчики газа объемные диафрагменные СГК-1,6; СГК-2,5; СГК-4 предназначены для учета газообразного топлива (сжиженного газа ГОСТ 20448-90, природного газа ГОСТ 5542-87, других неагрессивных газов) в жилищно-коммунальном хозяйстве и быту.

Внешний вид газового счетчика СГК-4 представлен на рисунке 2.4.

Рис. 2.4.Внешний вид газового счетчика СГК-4

Бытовой счетчик газа СГК изготовлен в соответствии с техническими условиями ЫШ2.833.021ТУ и ГОСТ Р 50818-95.

Счетчик СГК допущен в качестве средства для коммерческого учета газа, регистрационный № 20726-05, в Государственном реестре средств измерений.

Система качества предприятия сертифицирована в соответствии с требованиями ГОСТ Р ИСО 9001–2008.

Область применения: газовая плита, газовая колонка, газовый котел.

Основные технические характеристики бытовых газовых счетчиков СГК представлены в таблице 2.4.

Габаритные и присоединительные размеры бытовых газовых счетчиков СГК представлены на рисунке 2.5.

Максимальный расход газа для данного счетчика 1,6 м 3/ч.

Межповерочный интервал: 8 лет

Таблица 2.5

Основные технические характеристики бытовых газовых счетчиков СГК.

Типоразмер: G1,6.

Счетчик газа СГ-СГК-1,6 является компактным (малогабаритным).

Производитель: ООО «Саратовская газовая компания»

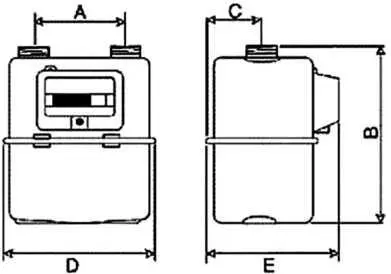

Рис. 2.5. Габаритные и присоединительные размеры бытовых газовых счетчиков СГК

Область применения: газовая плита.

Средняя розничная цена в регионе Санкт-Петербург по состоянию на октябрь 2014 года составила 2200 рублей.

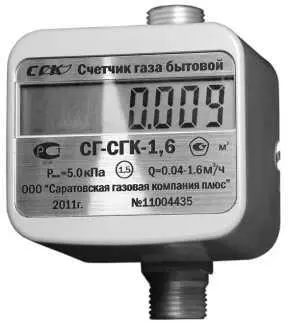

Внешний вид компактного газового счетчика СГ-СГК-1,6 представлен на рисунке 2.6.

Рис. 2.6.Внешний вид компактного газового счетчика СГ-СГК-1,6

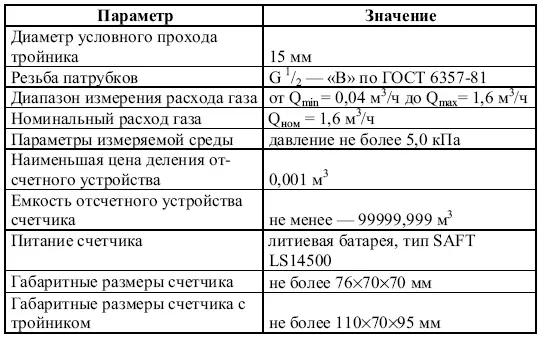

В таблице 2.5 представлены основные технические характеристики бытовых газовых счетчиков СГ-СГК-1,6.

Таблица 2.5

Основные технические характеристики бытовых газовых счетчиков СГ-СГК-1,6.

Счетчик СГ-СГК-1,6 имеет жидкокристаллический индикатор (далее ЖКИ) для указания измеренного объема в кубических метрах и долях кубического метра.

• температура окружающего воздуха от -10 °C до +50 °C;

• влажность не более 80 % при температуре +25 °C;

• атмосферное давление от 645 до 800 мм. рт. ст. (от 86 до 106,7 кПа);

• наибольшее рабочее давление не превышает 5,0 кПа (0,05 кгс/см 2).

Пределы допускаемой относительной погрешности:

• от Q min до 0,2 Q max±3,0 %;

• от 0,2 Q maxдо Q max;

• для класса точности 1,0 ±1,0 %;

• для класса точности 1,5 ±1,5 %;

Измеряемая среда:

• природный газ по ГОСТ 5542-87;

• газовая фаза сжиженного углеводородного газа по ГОСТ 20448-90;

Содержание цветных металлов и их сплавов:

• алюминий и его сплавы – 0,10 кг;

• цинк и его сплавы – 0,45 кг.

Счетчик газа малогабаритный БЕТАР СГБМ-1,6 предназначен для контроля максимального газового потока 1,6 м 3/ч.

Межповерочный интервал: 12 лет.

Типоразмер: G1,6.

Средняя розничная цена по состоянию на май 2014 в регионе Санкт-Петербург составляет 1850 руб.

Внешний вид газового счетчика представлен на рисунке 2.7.

Рис. 2.7.Внешний вид газового счетчика БЕТАР СГБМ-1,6

Отличительная особенность – малые габариты.

Производитель: ООО «Бетар» (Россия).

Счетчик газа СГБМ-1,6 предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями.

Основная нагрузка: 4-х комфорочные газовые плиты с духовкой.

Счетчик эксплуатируется при температуре окружающего воздуха от -10 °C до +50 °C, относительной влажности воздуха не более 95 % при температуре +35 °C.

Счетчик имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Питание счетчика осуществляется от литиевой батареи, обеспечивающей работу счетчика в течении не менее 12 лет – с даты выпуска.

Измеряемая среда:

• природный газ по ГОСТ 5542-87;

• газовая фаза сжиженного углеводородного газа по

ГОСТ 20448-90.

Область применения: бытовая газовая плита.

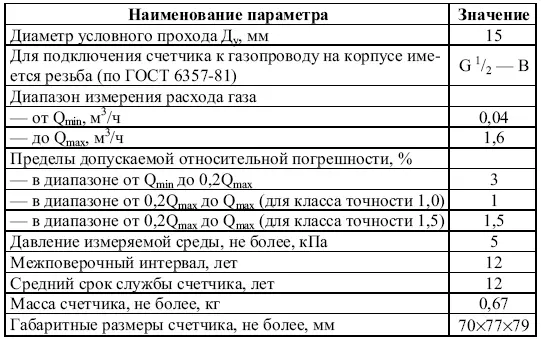

Основные технические характеристики бытовых газовых счетчиков БЕТАР СГБМ 1,6 представлены в таблице 2.6.

Таблица 2.6

Основные технические характеристики бытовых газовых счетчиков БЕТАР СГБМ 1,6

Малогабаритный счетчик газа Вектор-С-1,6 обеспечивает контроль расхода газа в быту до 1,6 м 3/час.

Межповерочный интервал: 10 лет.

Типоразмер: G1,6.

Средняя розничная цена в регионе Санкт-Петербург по состоянию на май 2014 года составляет 2150 руб. Производитель: ООО «Тайпит» (Россия).

Внешний вид малогабаритного счетчика газа Вектор-С-1,6 представлен на рисунке 2.8.

Преимущества:

• небольшие габариты в 2–3 раза меньше чем у распространенных диафрагменных счетчиков;

• небольшой вес;

• не требуется подключение к электросети, питание осуществляется от встроенной литиевой батареи со сроком службы не менее 10 лет;

• отсутствие подвижных деталей обеспечивает стабильность метрологических параметров в течение всего срока службы;

• установка счетчика в газопровод осуществляется без применения сварки при помощи специального тройника, что позволяет оперативно выполнять монтаж и демонтаж

• не имеет мировых аналогов.

Область применения: бытовая газовая плита.

Вид на подключенный газовый счетчик представлен на рисунке 2.9.
