Коллектив авторов - История электротехники

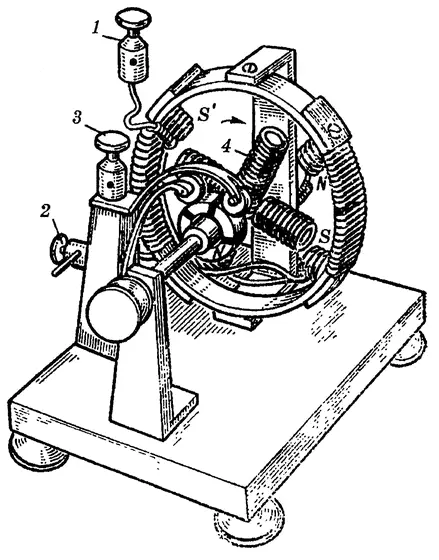

Двигатель Б.С. Якоби конструкции 1838 г. представлял собой комбинацию 40 небольших электродвигателей (рис. 2.16), объединенных по 20 шт. на двух вертикальных валах, установленных в деревянной станине.

Для питания током обмоток электромагнитов на боте были установлены гальванические элементы. Изменение направления тока в обмотках подвижных электромагнитов осуществлялось коммутаторами, аналогичными описанным выше. Вращение от вертикальных валов с помощью конических шестерен передавалось на горизонтальный, на котором укреплялись гребные колеса, расположенные по обоим бортам бота.

Испытания показали возможность практического применения электродвигателей, но в то же время обнаружили, что при питании их током от гальванических батарей механическая энергия получается чрезмерно дорогой: 1 л.с. в двигателе Б.С. Якоби обходилась в 12 раз дороже, чем в случае паровой машины. Необходимо отметить, что для преодоления основного недостатка гальванических батарей — малой энергоемкости — требовалось использовать очень много элементов, а это требование для многих транспортных установок было неприемлемым. Так, например, на боте Б.С. Якоби вначале было установлено 320 гальванических элементов. Произведенные опыты, а также теоретическое исследование привели Б.С. Якоби к очень важному для практики выводу: применение электродвигателей находится в прямой зависимости от стоимости электроэнергии, т.е. от создания генератора, более экономичного, чем гальванические батареи.

Однако Б.С. Якоби не мог еще обнаружить принципиального недостатка двигателей со стержневыми элекромагнитами: в этих двигателях происходит постоянное включение и выключение катушек, и магнитное поле то создается, то исчезает. На создание поля в машине непрерывно требуется электрическая энергия, которая при отключении катушек преобразуется в теплоту. Поэтому по логике развития вскоре должны были появиться непрерывные обмотки, которые обеспечивают электромеханическое преобразование энергии в установившемся режиме без изменения энергии магнитного поля.

Рассмотренные электродвигатели действовали по принципу взаимного притяжения и отталкивания магнитов или электромагнитов, вращающий момент на валу отличался непостоянством, и в связи с попеременными притяжениями и отталкиваниями стержневых якорей действие таких электродвигателей было пульсирующим. При столь резких и частых изменениях вращающего момента и при указанных выше низких технико-экономических показателях подобных электродвигателей их применение в системе электропривода представлялось малоперспективным.

Некоторые электродвигатели, построенные в 40–60-х годах XIX в., были основаны на принципе втягивания стального сердечника в соленоид. Получившееся при этом возвратно-поступательное движение преобразовывалось посредством балансира или шатунно-кривошипного механизма во вращательное движение вала, снабженного для равномерности хода маховыми колесами.

Новый этап в развитии электродвигателей постоянного тока связан с разработкой конструкций, содержащих непрерывную обмотку на якоре. Конструктивно якорь выполнялся сначала в виде кольца или полого цилиндра с обмоткой кольцевого типа, когда провод при намотке пропускался через внутреннюю полость, затем стали выполнять цилиндрические сердечники с обмоткой барабанного типа, когда провод размещался только на наружных поверхностях сердечника. В обоих случаях линии магнитного потока входили в сердечник якоря перпендикулярно поверхности цилиндра, а не в торец, как при стержневом якоре.

Первым конструкцию кольцевого якоря предложил в 1860 г. студент (впоследствии профессор) Пизанского университета Антонио Пачинотти (1841–1912 гг.).

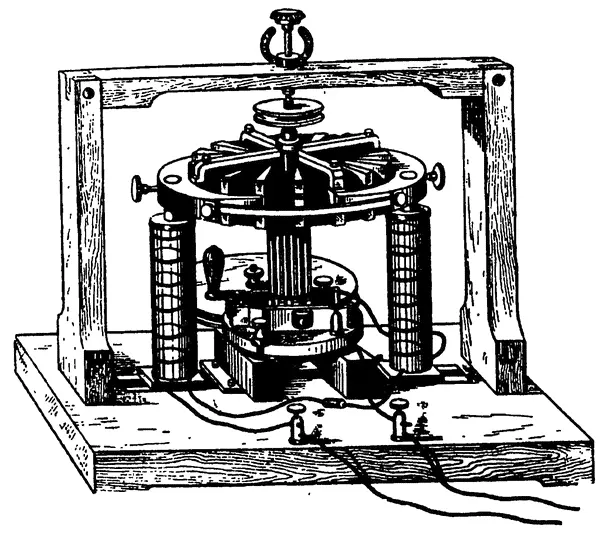

Электродвигатель А. Пачинотти состоял из якоря кольцеобразной формы, вращающегося в магнитном поле электромагнитов (рис. 2.17). Якорь, имеющий форму стального кольца с зубцами (наличие зубцов уменьшало магнитное сопротивление и облегчало крепление обмотки) и латунными спицами, укреплялся на вертикальном валу. На кольце между зубцами якоря наматывались катушки, концы которых подводились к пластинам коллектора, расположенного на нижней части вала. Подвод тока к пластинам коллектора осуществлялся роликами. Обмотка электромагнитов, снабженных полюсными наконечниками, включалась последовательно с обмоткой якоря, т.е. согласно современной терминологии машина имела последовательное возбуждение.

Вращающий момент в электродвигателе А. Пачинотти был практически постоянным. Габариты двигателя были невелики по сравнению с размерами других электродвигателей равной мощности. Основное значение работы А. Пачинотти состоит в том, что им был сделан следующий важный шаг на пути создания современной машины постоянного тока: явнополюсный якорь заменен неявнополюсным. К этому следует еще добавить удобную схему возбуждения и коллектор, по существу, современного типа.

Важно отметить, что А. Пачинотти указывал, что его машина может быть превращена в генератор, если заменить электромагниты, возбуждающие поле на постоянные магниты.

Из приведенных рассуждений следует, что А. Пачинотти достаточно отчетливо понимал физические процессы в электродвигателе и пришел к мысли об обратимости электрической машины, не зная еще принципа самовозбуждения, поэтому и считал нужным при превращении двигателя в генератор заменить электромагниты постоянными магнитами.

В 1863 г. А. Пачинотти опубликовал сведения о конструкции своего электродвигателя, но на эту публикацию не было обращено достаточного внимания, и изобретение было на время забыто. Несмотря на большой интерес с принципиальной точки зрения, двигатель не получил распространения, так как по-прежнему отсутствовал экономичный генератор электрической энергии. Идею кольцевого якоря возродил примерно через 10 лет французский конструктор Зеноб Теофил Грамм (1826–1901 гг.) в конструкции электромашинного генератора. В 1873 г. немецкий изобретатель Фридрих Хефнер-Альтенек (1845–1904 гг.) изобрел барабанный якорь, применяющийся в электрических машинах до настоящего времени.
