В. Сименс назвал принцип самовозбуждения динамоэлектрическим, а самовозбуждающийся генератор стал с тех пор называться динамомашиной. Впрочем, динамомашиной постепенно стали называть любой машинный генератор постоянного тока. Почти одновременно с В. Сименсом с идеей самовозбуждения выступили и даже получили патенты английские изобретатели Чарльз Уитстон, а также братья Кромвель и Семьюэль Варлей. Но еще задолго до В. Сименса в 1856 г. венгерский физик, профессор Будапештского университета Аньош Йедлик (1800–1895. гг.) [2.17] пришел к выводу о том, что если обмотки возбуждения присоединить к зажимам якоря того же генератора, то при пуске машины развивается процесс самоусиления магнитного поля. Вместе с тем А. Йедлик заметил, что для возникновения этого процесса нет необходимости в установке постоянных магнитов, а вполне достаточно остаточного магнетизма. Так А. Йедлик совершенно сознательно сформулировал не только принцип самоусиления магнитного поля, но и принцип самовозбуждения генератора. В 1861 г. он уже построил самовозбуждающийся генератор.

Работы А. Йедлика были, по-видимому, несколько преждевременными, и, кроме того, он не располагал необходимыми средствами для промышленного изготовления машин в больших масштабах. Иное положение было у В. Сименса: являясь главой фирмы, со временем завоевавшей позиции ведущего мирового электротехнического концерна, он открыл широкую дорогу для производства динамомашин.

Существенным недостатком первых генераторов с самовозбуждением являлась весьма несовершенная конструкция якоря. Так, двухТ-образный якорь В. Сименса не только ограничивал мощность машин из-за быстрого нагрева, вызывал сильное искрение на коллекторе, но и давал резко пульсирующий ток. Этот ток, в свою очередь, вызывал резкую пульсацию магнитного потока и, следовательно, большие потери в стальных сердечниках. В этом отношении двухТ-образный якорь ничем не отличался от стрежневого, поскольку и тот и другой были только разновидностями неудачного явнополюсного исполнения якорей машин постоянного тока. Этот недостаток позднее сумел устранить Фридрих Гефнер-Альтенек.

Событием, революционизировавшим развитие электрической машины и положившим начало промышленной электротехнике, явилось объединение принципа самовозбуждения с конструкцией кольцевого якоря.

Разработка самовозбуждающихся генераторов с кольцевыми и барабанными якорями и развитыми магнитными системами составила основное содержание четвертого этапа в развитии электрических генераторов.

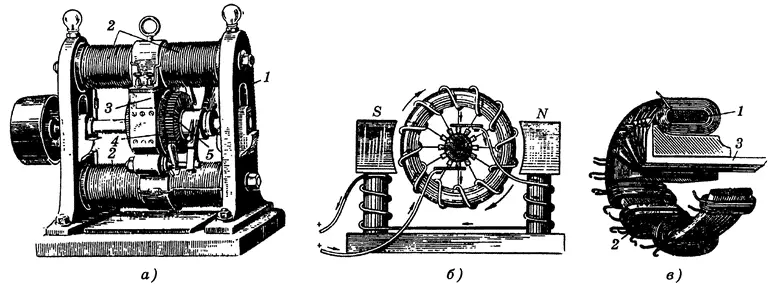

З.Т. Грамм, занимаясь изготовлением электрических машин, стал одним из самых известных французских специалистов в области электромашиностроения и электрического освещения. В июне 1870 г. он получил патент, в котором содержалось описание самовозбуждающегося (в общем случае многополюсного) генератора с кольцевым якорем. На гладкий железный кольцеобразный сердечник наматывалась замкнутая сама на себя обмотка (позднее такую обмотку стали называть граммовской). От равноудаленных точек этой обмотки шли отпайки к коллекторным пластинам. Общий вид одной из конструкций генератора Грамма изображен на рис. 2.22, а.

На станине 1 укреплены электромагниты 2 с полюсными наконечниками 3, между которыми вращается якорь 4; в специальных держателях укреплены щетки, соприкасающиеся с почти современного типа коллектором 5. Якорь приводится во вращение через приводной шкив. Обмотка возбуждения включена последовательно с обмоткой якоря.

На рис. 2.22, б показана принципиальная схема генератора, а на рис. 2.22, в — конструкция кольцевого якоря. З.Т. Грамм указывал, что сердечник якоря может быть сплошным, а может быть изготовлен из пучка стальных проволок 7, как показано на рисунке; здесь же 2 — катушки обмотки, 3 — коллекторные пластины.

Позднее З.Т. Грамм предложил еще несколько конструкций самовозбуждающихся машин, различных по внешнему виду и мощности, но принципиальных изменений в свою машину он больше не вносил.

Генератор Грамма оказался весьма экономичным источником электрической энергии, позволявшим получать значительные мощности при высоком КПД и сравнительно малых габаритах и массе. Сравнение машины Грамма, например, с машиной «Альянс» показывает, что самовозбуждающийся генератор с кольцевым якорем имел массу на 1 кВт примерно в 6 раз меньшую, чем генератор с постоянными магнитами.

Очевидные преимущества генератора Грамма способствовали тому, что этот генератор быстро вытеснил другие типы и получил очень широкое распространение. В начале 70-х годов принцип обратимости электрических машин был уже хорошо известен, а машина Грамма использовалась как в режиме генератора, так и в режиме двигателя. Таким образом, в начале 70-х годов обе линии развития электрических машин (генератора и двигателя) объединились.

Машина Грамма представляла собой машину постоянного тока современного типа. Однако она нуждалась в определенных усовершенствованиях, которые последовали в 70–80-х годах XIX в.

В 80-х годах XIX в. продолжались исследования процессов в электрических машинах и совершенствование их конструкций. В 1880 г. американский изобретатель Хайрем Максим (1840–1916 гг.) вновь (после А. Пачинотти) предложил зубчатый якорь, а также внутренние каналы для вентиляции. Знаменитый американский электротехник Томас Альва Эдисон (1847–1931 гг.) в 1880 г. получил патент на шихтованный якорь, в котором пластины изолировались листами тонкой бумаги, позднее она была заменена лаком.

С 1885 г. стали применяться шаблонная и компенсационная обмотки, устанавливаться дополнительные полюса.

Огромное значение в совершенствовании проектирования электрических машин сыграли работы Александра Григорьевича Столетова (1839–1896 гг.) по исследованию магнитных свойств «мягкого железа», доказавшего связь магнитной восприимчивости железа с напряженностью магнитного поля.

В 1880 г. немецким физиком Эмилем Варбургом (1846–1931 гг.) было открыто явление гистерезиса и начались исследования магнитных потерь в стали. Английский ученый Джеймс Э. Юинг (1855–1935 гг.) пришел к выводу о «гистерезисном цикле» и предложил прибор для вычерчивания кривых намагничивания. Выдающийся американский электротехник Чарльз Протеус Штейнмец (1865–1923 гг.) предложил эмпирическую формулу для определения потерь на гистерезис. В 1885 г. английский электротехник Джон Гопкинсон сформулировал закон магнитной цепи. Таким образом, к концу 80-х годов электрическая машина постоянного тока приобрела современные конструктивные черты.
