Коллектив авторов - История электротехники

Длительное время электрическая энергия не могла получить широкого практического применения вследствие отсутствия экономичных генераторов. Но это относится к так называемым энергетическим применениям электричества, при которых затрата энергии пропорциональна количеству получаемого продукта, интенсивности производственного процесса.

Что же касается неэнергетических применений, не требующих значительных затрат электроэнергии, когда она используется лишь в качестве вспомогательного средства для передачи сигналов (телеграфия, телефония, электрическое взрывание мин, дистанционное управление и др.), то именно такие неэнергетические применения положили начало практическому использованию электричества [1.6].

Расширение неэнергетических применений электричества сыграло значительную роль в развитии электротехники вообще, так как в процессе создания разнообразных устройств такого рода неизбежно приходилось разрешать ряд практических и теоретических проблем в области электротехники: совершенствовать источники питания, создавать разнообразные приборы и приспособления, в том числе и автоматические, изготовлять изолированные проводники, исследовать свойства различных материалов, разрабатывать методы измерений, устанавливать единицы измерения величин. Все это привело к разработке схем и методов, получивших применение в современном телеуправлении, например, кодоимпульсного метода, принципа синхронно-синфазной связи, распределителей, исполнительных устройств.

Первым электротехническим устройством, предназначенным для широкого практического использования, был электрический телеграф. Наиболее совершенным оказался электромагнитный телеграф, выгодно отличавшийся от предшествовавших ему электростатического и электролитического телеграфов.

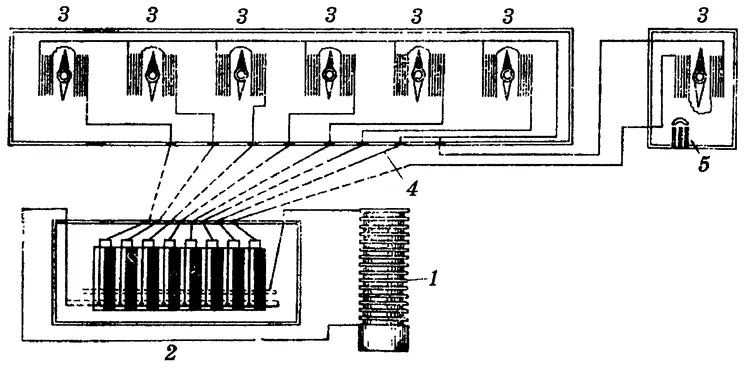

Первый практически пригодный электромагнитный телеграф был разработан русским ученым Павлом Львовичем Шиллингом (1786–1837 гг.) в 1828–1832 гг. Этот телеграф был основан на визуальном приеме кодовых знаков (рис. 2.23) и явился исходной конструкцией последующих телеграфов. П.Л. Шиллингом впервые был внедрен в область электрической передачи кодированный сигнал, чем было положено начало кодоимпульсному методу, который получил применение в современном телеуправлении [1.6; 2.18].

В процессе разработки проекта подводной телеграфной линии Петергоф — Кронштадт (1837 г.) П.Л. Шиллингом был впервые применен каучук для изолирования подводного кабеля, а также указана возможность использования воды или земли в качестве обратного провода. Кроме того, он впервые предложил подвешивать провода на столбах, что вначале было воспринято с недоверием.

Из всех предложенных после П.Л. Шиллинга конструкций электромагнитных телеграфов наиболее широкое применение получил телеграф (1844 г.) американца Сэмюэля Морзе (1791–1872 гг.). Заслуживает внимания разработанный Б.С. Якоби принцип электрической синхронно-синфазной связи, лежащей в основе современной техники дистанционной передачи и следящего электропривода. В таком телеграфе Б.С. Якоби стрелки передающего и приемного аппаратов совершали равномерно-прерывистое шаговое движение, перемещаясь с одинаковой скоростью (синхронно) и занимая одинаковое пространственное положение (синфазно). В середине XIX в. были разработаны конструкции буквопечатающих телеграфов [1850 г. — Б.С. Якоби, 1855 г. — английским физиком Дэвидом Юзом (1831–1900 гг.)].

Среди первых применений электричества отметим использование его в военном деле, прежде всего для воспламенения пороховых зарядов. Эта проблема впервые была успешно разрешена в 1812 г. П.Л. Шиллингом, осуществившим на Неве опыт по электрическому взрыванию подводных мин.

Дальнейшие работы в области минной электротехники развивались в направлении совершенствования электрических запалов, создания специальных электрических машин и приборов для их питания («взрывные» машинки, индукционные катушки) и автоматизации самого процесса взрывания мины.

Так, например, Б.С. Якоби в начале 40-х годов XIX в. были разработаны специальный магнитоэлектрический генератор и индукционный прибор, которые были приняты на вооружение русской армией. Созданием этих приборов было положено начало внедрению батарейной и генераторной систем зажигания с применением индукционной катушки. Именно в минном деле впервые получил применение такой широко распространенный электротехнический прибор, как индукционная катушка Б.С. Якоби. Отечественными и зарубежными военными электротехниками были разработаны также разнообразные электроавтоматические приборы, обеспечивающие взрыв мины при ее соприкосновении с кораблем [2.14].

Характерной особенностью рассматриваемого периода являются первые попытки использования электрической энергии для целей автоматического контроля, управления и регулирования. Если ранее для этого применялись различные механические устройства, то начиная с 30-х годов XIX в. в автоматических приборах и установках получают все большее применение разнообразные электромеханические элементы. Происходит качественный сдвиг в развитии автоматики и телемеханики: зарождается новая область техники — электроавтоматика. Эффективность использования электричества в автоматических и телемеханических устройствах определялась прежде всего свойством электрического тока быстро распространяться по проводу. Основными элементами простейших электроавтоматических и телемеханических устройств были электромагниты и электромагнитные реле. К их числу могут быть отнесены электромагнитные реле в телеграфах П.Л. Шиллинга и Б.С. Якоби, электромеханический регистратор импульсов в пишущих телеграфах, устройства синхронизированного вращения в стрелочном и буквопечатающем телеграфах, релейные устройства для автоматического замыкания электрической цепи в телеграфах и минных установках.

В середине прошлого века разрабатываются электроавтоматические устройства для регистрации малых промежутков времени, контроля некоторых производственных процессов, создается ряд схем дистанционного управления.
