Электротехнические устройства не выходили за пределы лабораторий, пока не было у массового потребителя достаточно мощного и экономичного источника электрической энергии. В 1870 г. такой источник был создан. Следующие за этой датой 15–20 лет прошли как годы зарождения основных электротехнических устройств массового промышленного и бытового назначения, как годы становления новой отрасли техники. Это был поистине героический период истории электротехники.

Первым по-настоящему массовым потребителем электрической энергии явилась электрическая лампочка. Она и по нынешний день осталась самым распространенным электротехническим устройством. Начало широкому практическому применению электрической энергии положила электрическая свеча П.Н. Яблочкова (1876 г.) [1.6; 2.20; 3.1].

Электрическая свеча выдающегося русского изобретателя электротехника Павла Николаевича Яблочкова (1847–1894 гг.) занимает особое место среди дуговых источников света [3.1]. Изобретение, о котором идет речь, не привело к массовому и устойчивому применению именно этого источника света, но оно заслуживает особой оценки и отдельного рассказа, поскольку именно электрическая свеча явилась тем детонатором, который вызвал бурный рост электротехнической промышленности.

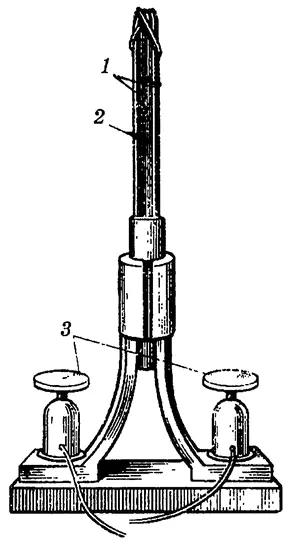

На рис. 3.1 показан внешний вид электрической свечи, где видно, что в держателе с токопроводами укреплялись два параллельных угольных стержня, отделенных один от другого слоем каолина. В верхней части лампы была тонкая проводящая перемычка — запал: когда включали лампу, перемычка сгорала, на ее месте возникала дуга и угли выгорали, уменьшаясь в размерах, как стеариновая свеча.

Одна электрическая свеча могла гореть около 2 ч; при установке нескольких свечей в специальном фонаре, оборудованном переключателем для включения очередной свечи вместо перегоревшей, можно было обеспечить бесперебойное освещение в течение более длительного времени.

Чрезвычайно важно отметить, что изобретение электрической свечи способствовало внедрению в практику переменного тока. В течение всего предшествующего периода электрическая техника базировалась на постоянном токе (телеграфия, гальванотехника, минное дело). Дуговые электрические лампы с регуляторами также питались постоянным током. При этом положительный электрод сгорал быстрее отрицательного, поэтому его приходилось брать большего диаметра.

П.Н. Яблочков установил, что для питания свечи лучше применять переменный ток, в этом случае при электродах одинакового диаметра получалась вполне устойчивая дуга. В связи с тем что осветительные установки по системе П.Н. Яблочкова стали подключать к источникам переменного тока, заметно возрос спрос на генераторы переменного тока, которые раньше не находили практического применения. О значении электрической свечи в расширении производства электрических генераторов переменного тока можно судить по следующему примеру: если до появления электрической свечи завод З.Т. Грамма выпускал в течение 1870–1875 гг. по нескольку десятков машин в год, то за 1876 г. выпуск генераторов возрос почти до 1000 шт. Заводы изготовляли электрические генераторы, специально предназначенные для установок электрического освещения, и даже мощность машин обозначалась по числу питаемых электрических свечей (например, «шестисвечная машина»).

Значительному развитию электротехники способствовала также разработка П.Н. Яблочковым весьма эффективных систем «дробления электрической энергии», обеспечивавших возможность включения в цепь, питаемую одним генератором, нескольких дуговых ламп.

Среди способов «дробления», предложенных П.Н. Яблочковым, два получили практическое применение: секционирование обмотки якоря генератора (в результате получалось несколько независимых цепей, в которые включались свечи) и использование индукционных катушек (рис. 3.2). Первичные обмотки катушек включались последовательно в цепь, а ко вторичной обмотке в зависимости от ее параметров могли подключаться одна, две свечи и более. Если первичная цепь питалась постоянным током, то предусматривалось включение в нее специального прерывателя для наведения ЭДС во вторичных обмотках катушек.

На рис. 3.2 видно, что П.Н. Яблочков впервые использует индукционную катушку в качестве трансформатора. Схема интересна и тем, что в ней впервые получила свое оформление электрическая сеть с ее основными элементами: первичный двигатель — генератор — линия передачи — трансформатор — приемник.

Но значение электрической свечи этим не исчерпывается. Изобретение дешевого приемника электрической энергии, доступного для широкого потребителя, потребовало решения еще одной важнейшей электротехнической проблемы — централизации производства электрической энергии и ее распределения. П.Н. Яблочков первым указал на то, что электрическая энергия должна вырабатываться на «электрических заводах» и распределяться подобно тому, как доставляются к потребителям газ и вода.

Дальнейший прогресс электрического освещения был связан с изобретением лампы накаливания, которая оказалась более удобным источником света, имеющим лучшие экономические и световые показатели.

В 1870–1875 гг. над созданием лампы накаливания работал русский отставной офицер Александр Николаевич Лодыгин (1847–1923 гг.) [3.2]. Он решил построить летательный аппарат тяжелее воздуха, приводящийся в движение электричеством («электролет») [1.6; 2.19; 3.2]. Вполне естественно, что освещаться этот аппарат должен был электричеством. Дуговая лампа по разным соображениям не подошла, и А.Н. Лодыгин стал конструировать лампу накаливания с тонким угольным стерженьком, заключенным в стеклянном баллоне (рис. 3.3). Стремясь увеличить время горения, А.Н. Лодыгин предложил устанавливать несколько угольных стерженьков, расположенных так, чтобы при сгорании одного автоматически загорался следующий.
