Начало исследований по управляемому термоядерному синтезу имело место в СССР еще до реализации неуправляемого синтеза — испытания водородной бомбы (начало 50-х годов XX столетия). Возглавлял исследования академик Л.А. Арцимович. Исследования по УТС интенсивно вели в то же время и американские ядерщики. Позже к таким исследованиям подключились и физики Западной Европы. Проблема чрезвычайно сложная и, как и в МГД-преобразовании, упирается в необходимость создания высоких плотностей энергии с применением сильных магнитных полей. Удержать же горячую плазму до возникновения реакции чрезвычайно трудно, хотя и можно. Какие воздействия требуются — грубо, но достаточно образно можно представить по взрыву водородной бомбы. Вся история работ по УТС состоит в погоне за повышением параметров плазмы и времени ее удержания.

Предложен довольно широкий набор различных реакторов (в которых возможна реакция синтеза), отличающихся способами создания плазмы, ее нагрева и удержания. Одним из наиболее перспективных реакторов представляется, по современным воззрениям, реактор с тороидальной магнитной камерой — ТОКАМАК, предложенный впервые в СССР в Институте атомной энергии им. И.В. Курчатова и детально разрабатывавшийся под руководством академика Л.А. Арцимовича. Этот тип реактора принят международным сообществом для совместной разработки.

На первых порах разработки по УТС в разных странах велись независимо, но уже к концу 70-х годов термоядерщики стали объединяться, так как была в полном масштабе осознана фундаментальность и сложность проблемы, невозможность ее решения в рамках отдельно взятой страны. Основой такого сотрудничества кроме широкой взаимной информации стала идея разработки интернационального концептуального проекта термоядерного реактора и всех сопряженных с ним научно-технических проблем.

Совокупность таких проблем получила название инженерных проблем термоядерного синтеза. Один из последних концептуальных проектов реактора УТС разработан странами Евроатома, США, России и Японии в 1989 г.

Наиболее сложная и дорогая часть сооружения — электромагнитная система. Доказано, что приемлемая система может быть создана только с применением сверхпроводников. Общая масса сверхпроводника в реакторе превышает 720 т. Однако, по мнению академика В.А. Глухих, проведенные в России исследования свидетельствуют о возможности создания электромагнитной системы реактора такого масштаба.

Рассмотренные выше новые виды электростанций (МГД-преобразование, УТС) имеют характерные особенности: широкое применение в них электромагнитных устройств, являющихся ключевыми для их функционирования. Это вполне соответствует современным представлениям об электромагнитной структуре материи и способах управления большими потоками энергий. По-видимому, в электростанциях будущего роль электрической части будет все больше и больше возрастать.

В заключение необходимо отметить, что в последней четверти XX столетия наряду с развитием электростанций мощностью в несколько гигаватт стала развиваться малая энергетика: ветровые, солнечные, геотермальные, приливные, волновые электростанции и др. Однако решающей роли они не играют и, по-видимому, никогда не будут играть, что не умаляет их практического значения как для улучшения экологии, так и для обеспечения электроэнергией удаленных мелких потребителей.

Главные схемы электростанций. Первые электростанции сооружались с малым числом генераторов и работали по схеме генератор — трансформатор — линия (Лауфенская электростанция) или по схеме с одной системой шин, секционированной выключателем. Известно, что такая схема не обладает достаточной надежностью. Поэтому с укрупнением электроагрегатов с целью повышения надежности выдачи мощности, а также облегчения коммутаций рабочих и аварийных токов развитие главной схемы шло в двух направлениях: секционирование системы рабочих шин и применение токоограничивающих устройств.

Секционирование одной системы шин вплоть до варианта подключения к одной секции одного присоединения естественным образом привело к созданию кольцевых схем, а недостатки схем с двумя рабочими системами шин — к наиболее эффективным схемам 3/2 и 4/3: с тремя выключателями на два присоединения и четырьмя выключателями на три присоединения. Логика такого развития рассматривается ниже.

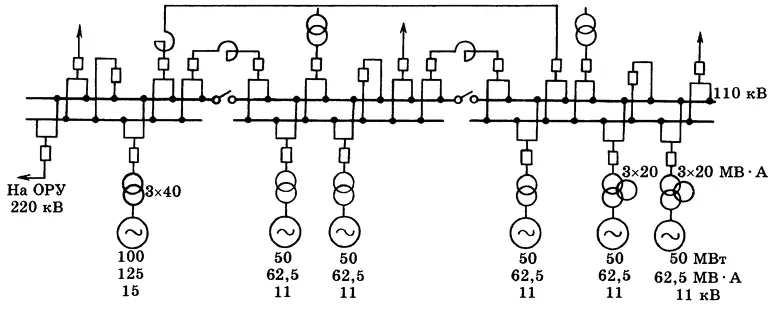

Но прежде надо отметить следующее. При малых мощностях генераторов (до 100 МВт) электростанции сооружались, как правило, с наличием электрических связей между генераторами на генераторном напряжении. С ростом мощностей в силу роста рабочих токов, и особенно токов коротких замыканий, распределительное устройство генераторного напряжения становится чрезмерно громоздким. Технически обеспечить канализацию рабочих токов и надежное отключение токов короткого замыкания (КЗ) чрезвычайно трудно. Поэтому с ростом мощностей генераторов от распределительного устройства и соответственно от непосредственных электрических связей между генераторами пришлось отказаться. На рис. 5.1 приведена главная схема электрических соединений одной из ГРЭС, сооружавшихся в СССР в 30-х годах.

Это в полной мере относится к современным мощным КЭС, ГЭС и АЭС. Но на ТЭЦ с агрегатами менее 100 МВт распредустройство генераторного напряжения сохранилось прежде всего потому, что от него питаются местная нагрузка и трансформаторы собственных нужд станции. При этом для ограничения токов КЗ широко применяются токоограничивающие реакторы, а шины генераторного напряжения многократно секционируются (в отдельных случаях замыкаются в кольцо). Надо отметить, что широко распространенные токоограничивающие реакторы были созданы еще в 30-е годы XX в. и до последнего времени служат основным средством, обеспечивающим устойчивую работу оборудования электростанций при КЗ.

Неоднократно предпринимались попытки внедрить токоограничивающие устройства иного вида (нелинейные, резонансные схемы и т.п.) или создать выключатели, способные отключать КЗ до достижения токами КЗ опасных значений

— в самом начале аварийного переходного процесса. Однако до сих пор такие устройства не нашли широкого применения либо по причине их недостаточной технической эффективности, либо из-за большой стоимости. В свою очередь токоограничивающие реакторы в последнее время вызвали в России интерес в связи с применением магнитного бетона — магнитного диэлектрика
