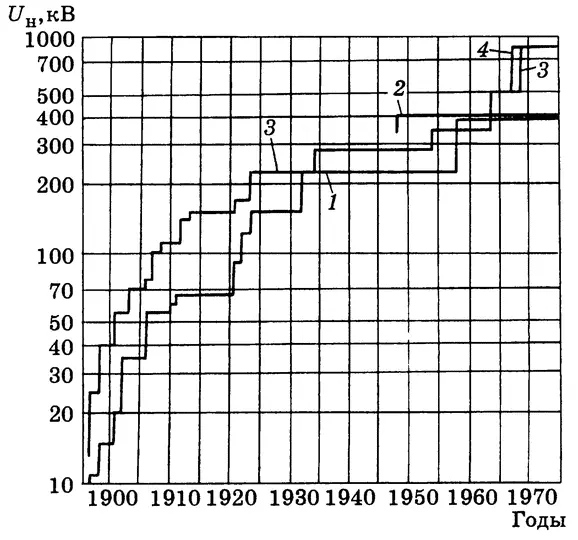

Хронология развития линий электропередачи (ЛЭП) трехфазного переменного тока в Европе и США хорошо известна. На рис. 5.7 видно, как быстро был преодолен стартовый 10–15-ки-ловольтный рубеж: в 1898–1902 гг. были освоены ЛЭП 35–40 кВ, в 1903–1910 гг. — 50–70 кВ, в 1907–1921 гг. — 90–100 кВ, в 1912–1923 гг. — 150 кВ, в 1918–1927 гг. — 225 кВ, в 1934 г. — 287 кВ (США) и в 1954 г. — 345 кВ (США). Быстрому росту напряжения воздушных линий способствовал прогресс в разрешении проблем высоковольтной изоляции, в частности изобретение тарельчатых изоляторов (США, 1906 г.), заменивших штыревые.

В дореволюционной России было построено всего около 200 км ЛЭП 10, 35 и 70 кВ. Первая ЛЭП 110 кВ (Кашира — Москва) длиной 120 км была построена уже после Октябрьской революции по плану ГОЭЛРО в 1922 г., в 1932 г. была введена в работу ЛЭП 150 кВ от ГЭС на Днепре, с 1933 г. начала строиться ЛЭП 220 кВ (от Свир-ской ГЭС до Ленинграда и др.).

Выполнение плана ГОЭЛРО привело к модернизации многих заводов отечественной электротехнической промышленности: МЭЗ, «Электросила», «Электроаппарат», «Пролетарий», «Изолятор» и др., без развития которых этот план не мог быть осуществлен.

Еще до второй мировой войны в специальном бюро при Политехническом институте в Ленинграде под руководством проф. А.А. Горева были начаты исследования по ЛЭП 400–500 кВ длиной порядка 1000 км, которые предполагалось использовать для передачи электрической энергии от крупных ГЭС, планируемых на Волге, к району Москвы. После войны эти исследования были продолжены во многих институтах страны (ВЭИ, ЛПИ, НИИПТ и др.). Одновременно в институте «Теплоэлектропроект» были развернуты проектные работы по ЛЭП 400 кВ. В научно-исследовательских институтах и на предприятиях электротехнической промышленности разрабатывались силовые трансформаторы, шунтирующие реакторы, выключатели и другое оборудование напряжением 400 кВ. Усилия ученых, проектировщиков, строителей, монтажников и конструкторов оборудования завершились вводом в эксплуатацию в мае 1956 г. цепи ЛЭП 400 кВ протяженностью 815 км. В конце 50-х годов на этой же построенной цепи и на всех последующих ЛЭП аналогичной длины и пропускной способности после усовершенствования оборудования и средств для эффективного ограничения перенапряжений было решено впервые использовать напряжение 500 кВ. Первая такая линия от Волжских ГЭС к Москве начала эксплуатироваться в 1961 г. В тот же период в СССР были освоены ЛЭП 330 кВ [5.11].

Разработка ЛЭП 750 кВ в СССР была вызвана сооружением крупных тепловых станций и АЭС мощностью 2,4–4 ГВт в европейской части страны. Они были и остаются главными системообразующими связями в европейской части ЕЭС России и стран СНГ. Все без исключения оборудование для подстанций и распределительных устройств 750 кВ, как и для сетей 500 кВ, было разработано и изготовлено отечественной электропромышленностью. Важнейшими при создании и освоении ЛЭП 750 кВ были, во-первых, проблема глубокого ограничения перенапряжений (Ю.И. Лысков, С.С. Шур, С.В. Коваленко и др.) и, во-вторых, проблема надежной работы внутренней изоляции оборудования всех видов, в особенности трансформаторов и шунтирующих реакторов (А.К. Лоханин, С.Д. Лизунов, Г.С. Кучинский и др.). Оптимизация проектных решений по воздушным линиям (К.П. Крюков, А.И. Курносов, Б.И. Смирнов, И.А. Шляпин, Л.С. Перельман, Н.Н. Тиходеев и др.) способствовала расширению области эффективного применения этих ЛЭП [5.12; 5.13].

Первая ЛЭП 750 кВ под Москвой длиной около 100 км была введена в работу в ноябре 1967 г.

21 страна в Европе вслед за Швецией построила электрические сети 380–440 кВ. Не менее широкое применение в неевропейских странах получили сети 500–550 кВ; вслед за СССР, где была в 1961 г. введена в работу первая в мире линия 500 кВ, их строили и строят в США, Канаде, Японии, Бразилии, Австралии, Новой Зеландии, АРЕ, КНР и ряде других стран.

В шести странах: Канаде (с 1966 г.), СССР (с 1967 г.), США, Бразилии, Венесуэле и ЮАР были построены ЛЭП переменного тока 735–800 кВ. С помощью СССР эти линии были построены в Венгрии, Польше, Болгарии и Румынии. Общая протяженность таких линий превысила 16 тыс. км. В конце 90-х годов ЛЭП 800 кВ начали строить в Южной Корее.

В период энергетического кризиса 70-х годов предполагалось, что для транспортирования электроэнергии на дальние расстояния от ТЭС на угле и ГЭС уже в текущем столетии потребуются ЛЭП ультравысокого напряжения (УВН). В этом направлении наиболее интенсивно работали четыре страны: СССР, США, Италия и Япония. Последовавшее затем резкое падение цен на нефть и газ (значительно более дешевая, чем передача электроэнергии по ЛЭП УВН, транспортировке нефти и газа по трубам и танкерами) обусловило снижение экономического интереса к ЛЭП УВН за рубежом. Только Япония спроектировала и построила двухцепную ЛЭП 1100 кВ длиной 250 км с двухцепными опорами башенного типа высотой 106–120 м для передачи электроэнергии от крупной АЭС в район Токио. Основные цели этого проекта: использование для ВЛ предельно узкого коридора и отработка элегазового оборудования УВН. ЛЭП будет работать на пониженном напряжении (550 кВ) вплоть до 2000 г.

В СССР научно-исследовательские работы по ЛЭП 1150 кВ были начаты в 70-х годах. Тогда же начались проектирование и сооружение опытно-промышленной ЛЭП 1150 кВ Экибастуз — Кокчетав длиной около 500 км и первых очередей подстанций «Экибастузская» и «Кокчетавская» (теперь Казахстан). Их строительство было завершено в июне 1985 г. На этой линии были проведены испытания и исследования (В.В. Ильиничнин, Н.Н. Беляков, А.С. Сохранский и др.), накапливался опыт эксплуатации ВЛ (В.В. Бургсдорф, А.Н. Новикова и др.) и оборудования 1150 кВ. В 1988 г. завершены строительство и монтаж подстанции 1150 кВ в Кустанае, после чего вошла в строй и ЛЭП Кокчетав — Кустанай длиной 390 км (теперь Казахстан). Построены также линии Кустанай — Челябинск и Экибастуз — Барнаул, которые пока работают на напряжении 500 кВ. Ведется сооружение линии Барнаул — Итат.

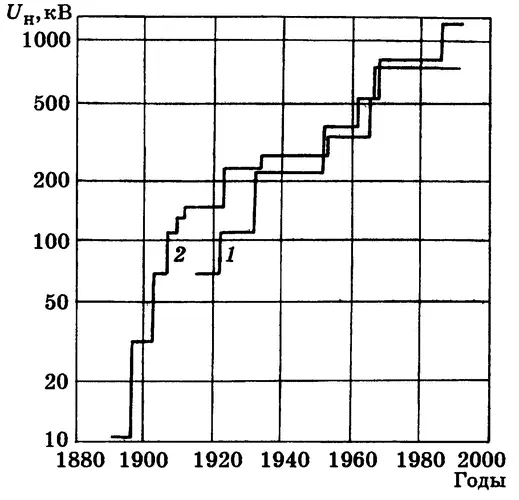

На рис. 5.8 отмечены этапы освоения ЛЭП все более высокого напряжения в СССР и США (с учетом линий, соединяющих США с Канадой).

На конец 1990 г. в СССР находились в эксплуатации примерно 431 тыс. км ЛЭП 110 кВ, 12,6 тыс. км — 150 кВ, 136,52 тыс. км — 220 кВ, 31,93 тыс. км — 330 кВ, 43,93 тыс. км — 500 кВ, 7,1 тыс. км — 750 кВ и 1,91 тыс. км — 1150 кВ. После распада СССР на территории России осталось свыше 440 тыс. км электрических сетей 110–1150 кВ, в том числе: ВЛ 110 кВ — 279 тыс. км, ВЛ 150 кВ — 2,6 тыс. км, ВЛ 220 кВ — 100 тыс. км, ВЛ 330 кВ — 9,4 тыс. км, ВЛ 500 кВ — 36,2 тыс. км, ВЛ 750 кВ — 2,7 тыс. км, ВЛ 1150 кВ — 0,5 тыс. км.
