— для повышения индуктивности реактора. Но внедрение таких реакторов пока находится в самом начале, и лишь практика покажет, насколько они эффективны.

На мощных электростанциях перспективной оказалась схема блока генератор — трансформатор с подключением на генераторном напряжении трансформатора собственных нужд блока.

Уже несколько десятилетий широко применяется подключение двух генераторов к одному трансформатору с расщепленными обмотками низшего напряжения, если это допускает мощность повышающего трансформатора (схема весьма распространенная на ГЭС).

Развитие схем распределительных устройств на повышенном напряжении определялось следующими факторами:

сохранение блока генератор — трансформатор при повреждении выключателя или системы шин;

возможность вывода в ремонт выключателя без потери блока;

надежность работы в ремонтных режимах;

возможность маневрировать выдачей мощности.

Наконец, далеко не последняя по значимости совместная структура электрической сети системы, в которую выдает мощность электростанция: число линий, их связь с разными потребителями и узловыми подстанциями и другие факторы, определяющие режимы системы, наличие в ней резервов мощности и способность обеспечить аварийное покрытие потребности как по мощности, так и по пропускной способности сети.

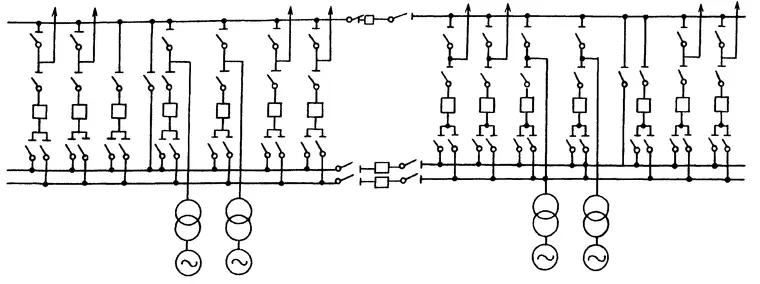

Для сохранения блока при повреждении выключателя в США на ранних этапах развивалась схема подключения трансформатора блока к двойной системе шин через развилку из двух выключателей (эту схему так и называют американской). Другое, хотя и не эквивалентное этому решение дает схема с двумя рабочими и третьей обходной системами шин и с одним обходным выключателем (рис. 5.2). Это решение оказалось весьма жизнеспособным. При повреждении выключателя блок отключается на короткий промежуток времени, необходимый для включения обходной электрической цепи через обходную систему шин.

Проблема кратковременной потери блоков при аварии на одной системе шин решается за счет резервирования по электрической сети: крупные потребители электроэнергии (в том числе и крупные распределительные подстанции) питаются по двум линиям электропередачи, подключенным к разным системам шин либо к разным секциям секционированной системы шин. Схема выдачи мощности через распредустройство с двумя рабочими и одной обходной системами шин нашла весьма широкое распространение в СССР.

Наличие двух систем рабочих шин придает станции повышенную маневренность: можно группировать присоединения линий и блоков в зависимости от режима работы, внешней схемы энергосистемы (в том числе ремонтных вариантов схем) и необходимого уровня надежности электроснабжения.

Однако эти решения не устранили существенного недостатка рассматриваемой схемы: при отказе одного из выключателей в действие запускается устройство резервирования отказа выключателя, которое отключает все выключатели, присоединенные к данной системе шин. На крупных станциях таких присоединений может быть много, и отказ выключателя приводит к весьма тяжелым последствиям. Ослабить этот фактор позволяет секционирование системы шин, хотя и оно не решает проблемы в полном объеме. Другой недостаток — сложности, возникающие при ремонте одной системы шин.

Избежать этих недостатков позволяют кольцевые схемы, в которых вообще нет сборных шин. При отказе одного выключателя работают только два смежных, возможен вывод выключателя в ремонт без перерыва работы блока. Однако здесь частота работы выключателей в два раза больше, так как каждое присоединение отключается двумя выключателями, а в ремонтных режимах возникают проблемы: при аварийных отключениях присоединений схема распадается на несвязные части, в которых могут возникнуть большие дисбалансы. Недостатком кольцевых схем по сравнению с двумя рабочими и обходной системами шин является отсутствие маневренности.

Кольцевые схемы нашли применение при числе узлов не более шести. Для большего числа узлов иногда применяют связные кольцевые схемы (рис. 5.3).

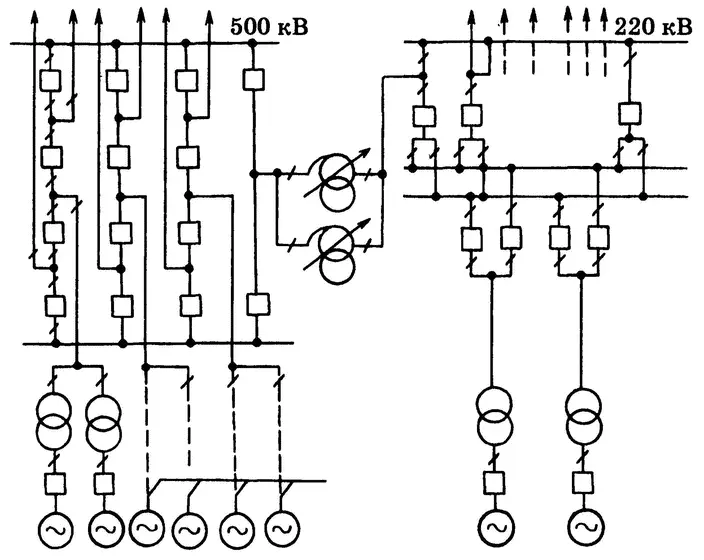

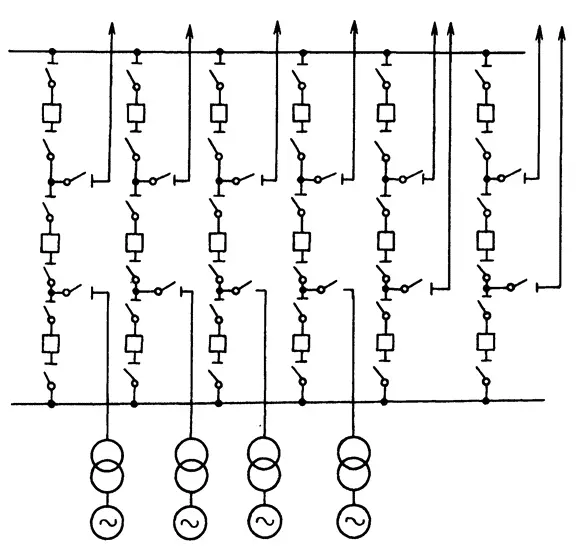

Решением, объединяющим преимущества кольцевых схем и схем с двумя рабочими системами шин, явились схемы с тремя выключателями на два присоединения (схема 3/2) и с четырьмя выключателями на три присоединения (схема 4/3) (рис. 5.4, 5.5). Эти схемы имеют две рабочие системы шин, связанные цепочками из трех или четырех выключателей. Между выключателями подключаются трансформаторы блоков и линии электропередачи (автотрансформаторы связи с другими распредустройствами). Такие схемы могут работать даже при ремонте двух систем шин при соответствующей группировке присоединений. Эти схемы нашли применение на мощных электростанциях.

Однако в связи с внедрением сверхвысоких и ультравысоких напряжений четко выявилась тенденция к применению схем с одним выключателем на присоединение, в том числе и в США, что определяется очень высокой стоимостью выключателей сверхвысокого и ультравысокого напряжения.

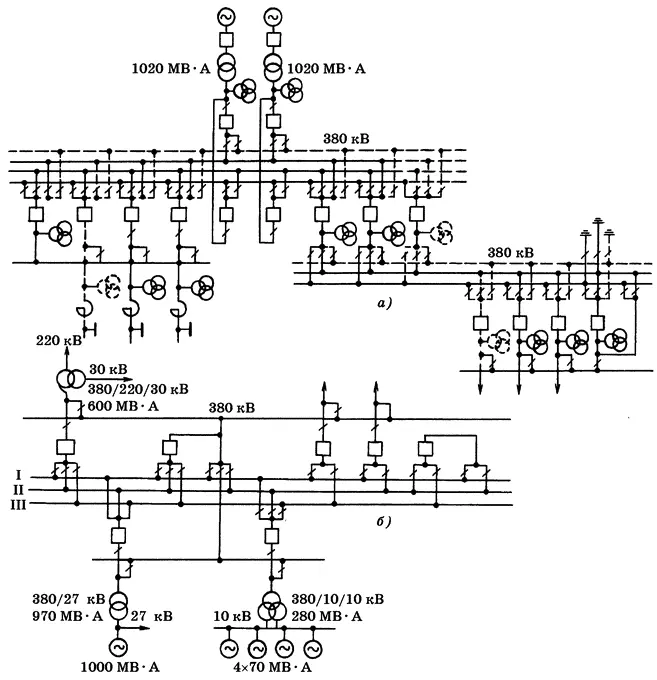

Электрические системы западноевропейских стран имеют значительно более высокую плотность размещения электростанций, малую протяженность линий электропередачи, высокую плотность электрической нагрузки. При этом проблемы электромагнитной совместимости, в том числе и ограничения токов КЗ, оказываются особо сложными. Поэтому в Германии и других западноевропейских странах нашли применение схемы с тремя и более системами рабочих шин (рис. 5.6). Это дает простор для маневров с присоединением генерирующих блоков и линий электропередачи, для обеспечения требуемой надежности и снижения уровней токов КЗ. Такие схемы некоторые авторы называют продольным секционированием.
