Аккумуляторы GB1, GB2 соединенные последовательно, когда SB1 замкнут, заряжаются небольшим током через диод VD1, вторая функция которого – не допустить разряд аккумуляторов в темное время суток через элементы солнечной батареи.

В вечернее (темное) время суток, когда естественного освещения недостаточно для зарядки аккумуляторов, фотореле на транзисторах VT1, VT2 разрешает ток через транзистор VT3 светодиод HL1 мерцает, напоминая горение свечи. В этом случае через светодиод течет ток порядка 8 мА.

При погашенном светодиоде устройство практически не потребляет ток. Соответственно, хорошо заряженных аккумуляторов при условии свечения светодиода только в вечернее время и ночью (то есть ½ суток) было бы достаточно на трое суток (примерно, 88 час).

Однако, в дневное время аккумуляторы заряжаются, поэтому на практике время работы нового фонаря увеличивается намного и зависит (в основном) от солнечной активности в дневное время, то есть тока заряда аккумуляторов.

Как правило, фонарь устанавливают в комнате на окне, с тем, чтобы он лучше заряжался днем. На практике, устанавливать фонарь в глубину комнаты, а тем более в темные интерьеры нельзя, так как не удастся получить желаемый уровень зарядки аккумуляторов и заявленные в руководстве (инструкции по эксплуатации) возможности «бесконечной работы, так как ресурс светодиода составляет не менее 100000 часов» не соответствуют действительности. Конечно, не из-за светодиода, а просто устройство требует постоянной солнечной энергии для подзарядки, которую в темном углу или помещении будет неоткуда взять, да и аккумуляторы имеют не бесконечный цикл заряд– разряд.

Устройство комплектуется Ni-Сd аккумуляторами типа АА с номинальным напряжением 1,2 В и емкостью 700 мА/ч. На рис. 10 представлен вид на монтаж с внутренней стороны корпуса оригинального светильника.

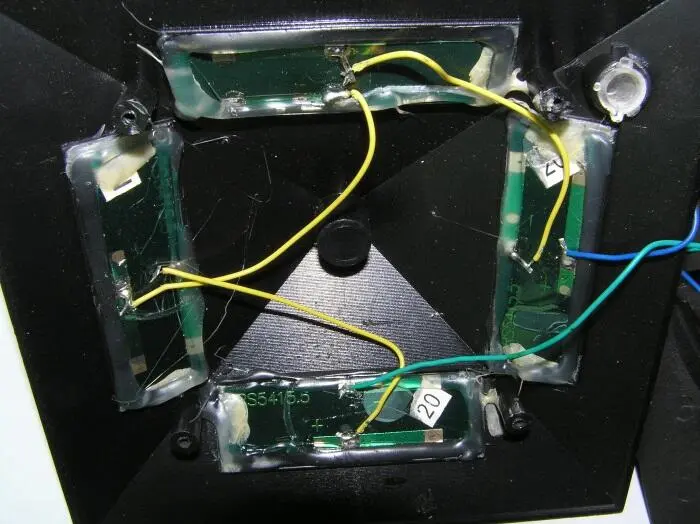

Рис. 1.19. Вид на монтаж с внутренней стороны корпуса оригинального светильника

Рекомендации по улучшению работы устройства

Для улучшения работы устройства, включающего длительную бесперебойную работу в течении нескольких месяцев подряд (а не нескольких суток, как до доработки) необходимо сделать ряд простых изменений в схеме.

• Параллельно диоду VD1 установить еще два аналогичных диода увеличения тока заряда аккумуляторов. Главное, чтобы все диоды были аналогичными по марке и электрическим характеристикам.

• Аккумуляторы заменить на Ni-Mh (это продлит срок их полезной эксплуатации) в таком же корпусе АА, но с емкостью от 1400 мА/ч.

• Резистор R4 из схемы удалить. При этом фотореле будет срабатывать раньше, уже при минимальной освещенности и включать светодиод позже (в сумерки), что способствует более длительному заряду аккумуляторов, тем более с большей емкостью, чем штатные.

• Днем эксплуатировать (как уже было отмечено выше) фонарь лучше в максимально освещенных местах (к примеру, на окне), а к ночи, в преддверии романтического ужина можно переносить его уже вглубь комнаты, что придаст атмосфере человеческого общения романтичность и оригинальность.

Спектр применения устройства

Спектр применения в быту и на природе солнечных элементов и миниатюрных солнечных батарей на их основе весьма разнообразен.

К примеру, две-три пластины солнечных батарей, встроенные в плечевой ремень цифрового фотоаппарата или камеры, не позволят полностью зарядить АКБ устройства, но их вполне хватит на то, чтобы «подпитать» тот же аккумулятор и не позволить путешественнику остаться без возможности фотографировать на природе, вдали от цивилизации, где подзарядить миниатюрный АКБ попросту нечем, кроме естественных солнечных лучей.

Для этого ремень крепится к камере обычным способом. От него отводится небольшой провод, который подсоединяется к фотоаппарату через разъем для внешнего питания DC-out.

Такой ремень можно использовать для подзарядки аккумулятора в течение 6-10 часов при условии солнечной активности.

Аналогичным методом, имея с собой отдельные элементы или солнечную батарею в сборе, можно обеспечить работоспособность сотового телефона в условиях невозможности его зарядки традиционным способом – с помощью осветительной сети 220 В или автомобильной АКБ.

Солнечная батарея состоит из отдельных элементов, соединенных последовательно-параллельно.

Элемент RS5415.5 имеет напряжение 1,2 В, ток 22 мА. Такие элементы применяются в портативных устройствах радиоэлектронной техники, для миниатюрных светильников (на светодиодах) и зарядных устройств сотовых телефонов.

Правила эксплуатации несложны.

Проследите, чтобы в течение светового дня лицевая поверхность солнечного модуля не затенялась листвой деревьев или рядом стоящими объектами.

Модуль должен быть полностью освещен. Затенение хотя бы одного или двух элементов солнечного модуля в течение светового дня существенно снизит эффективность выработки энергии.

Кратковременное затенение не влияет на работоспособность солнечного модуля и не может привести к выходу его из строя, однако пропорционально увеличивает время зарядки. Время полной зарядки аккумуляторов при солнечном свете в средних широтах существенно зависит от времени года и емкости аккумулятора.

Необходимо содержать лицевую панель солнечного модуля в чистоте. Рекомендуется протирать лицевую сторону панели увлажненной тканью раз в месяц.

Хотя модуль выполнен в герметичном исполнении, необходимо предохранять его от механических повреждений (царапанья лицевой поверхности стекла острыми и абразивными предметами), а также от попадания влаги в соединительную коробку. Не допускайте разогрев выше +85 °C, и контакта модуля с парами вредных химических веществ (кислоты, щелочи, органические растворители).

Для обеспечения максимальной выработки электроэнергии и гарантированной работы солнечного модуля, старайтесь его ориентировать лицевой поверхностью на юг, с учётом расчётного угла к горизонту (угол зависит от широты местности), используя специальное крепление солнечного модуля.

В этом случае, в среднем за одни только сутки, модуль будет вырабатывать наибольшее количество электроэнергии.
