Пространство действия устройство распространяется до 100 м в условиях прямой видимости, что достаточно для управления в пределах среднестатистической квартиры или дома.

Передатчик, внешне представляющий собой корпус в виде пульта дистанционного управления (см. рис. 2.5 справа), в доработке не нуждается.

Благодаря несложной доработке приемного устройства (рис. 2.5 слева) устройство приемника радиосигналов принимает новое назначение.

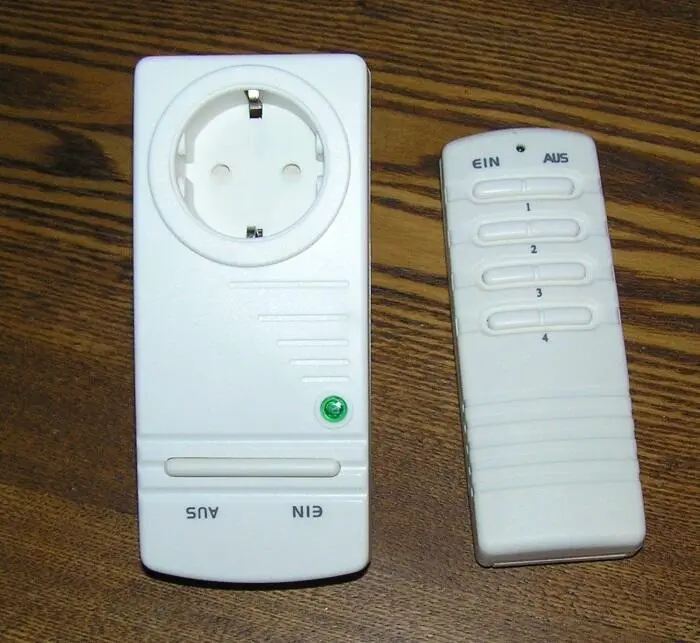

Рис. 2.5. Внешний вид передатчика и приемника

Теперь с его помощью можно дистанционно управлять электролампой накаливания или другой подобной нагрузкой.

На рис. 2.6 (соответственно слева и справа) представлен вид промышленно приемо – передающего устройства со снятой крышкой (вид на печатные платы приемника и передатчика радиосигналов).

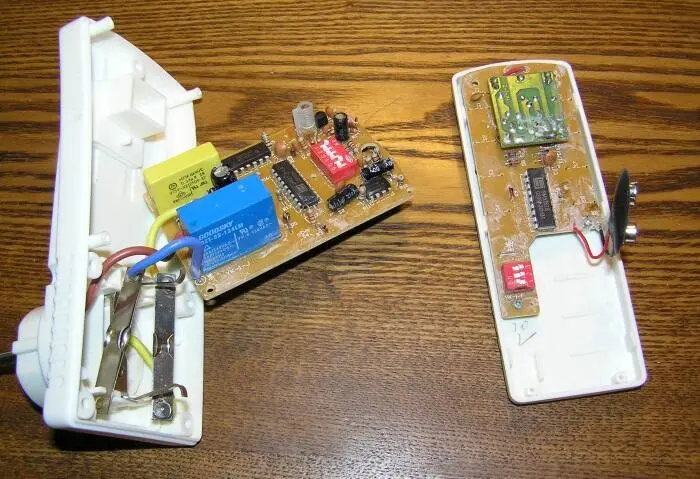

Рис. 2.6. Вид на приемник и передатчик радиосигналов со снятыми корпусами

Электрическая схема устройства приставки к приемнику представлена на рис. 2.7.

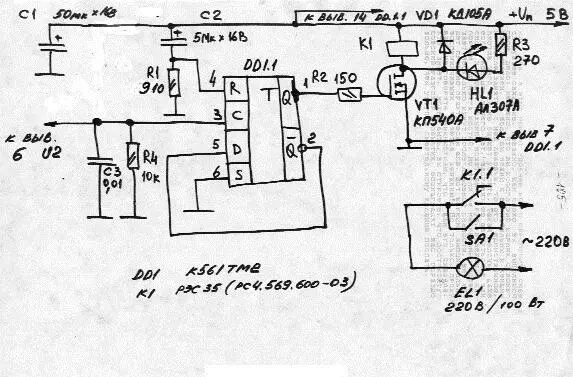

Рис. 2.7. Электрическая схема приставки

Приставка подключается к печатной плате приемного устройства неэкранированными проводами типа МГТФ-0,4 (или аналогичными), при этом вход элемента микросхемы DD1.1 подключается к контакту (выводу) 6 микроcборки U2 (имеющей маркировку на печатной плате CL 102K 0985RX.

При поступлении импульса от передатчика (длительностью не менее 2 с) на выводе 6 микросборки U2 уровень сигнала изменяется с низкого на высокий.

Вывод 6 U2 по печатному монтажу соединен с выводом 9 U1 – входом формирователя сигнала.

Для того, чтобы устройство функционировало нормально достаточно разорвать печатный проводник от вывода 6 U2 до вывода 9 U1.

Основой схемы на рис. 3.7 является триггер на одном элементе микросхемы К561ТМ2.

Эта микросхема имеет 2 D-триггера, каждый из которых содержит по два входа асинхронного управления – S и R. Триггер переключается по положительному перепаду на тактовом входе С (вывод 3 DD1.1). При этом логический уровень, присутствующий на входе D, передается на прямой выход Q.

При высоком логическом уровне на входе сброса R триггер обнуляется.

Напряжение питания приставки в пределах 5–15 В.

При включении питания в первый момент времени на вход R DD1.1 благодаря разряженному конденсатору С2 поступает высокий логический уровень, который обнуляет триггер так, чтобы на прямом выходе Q установился низкий уровень напряжения. Транзистор VT1 закрыт, реле К1 обесточено, лампа накаливания EL1 не горит.

Примерно через ½ с (это обусловлено емкостью оксидного конденсатора С2 и сопротивлением резистора R1) первый зарядится почти до напряжения питания и уровень на входе R (вывод 4 DD1.1) переменится на низкий. Теперь триггер готов к приему сигналов по тактовому входу С, имеющему, как следует из схемы, низкий исходный уровень. Когда с пульта дистанционного управления поступает радиосигнал (и принимается приемным устройством), на входе С микросхемы DD1.1 появляется высокий уровень напряжения – триггер перебрасывается в другое устойчивое состояние. Теперь на его прямом выходе Q высокий уровень напряжения. Транзистор VT1 включает реле К1, а его контакты в свою очередь замыкают электрическую цепь питания лампы накаливания EL1.

В таком состоянии триггер находится до следующего положительного фронта импульса на входе С. При его поступлении (повторного нажатия клавиши на пульте), триггер переходит в исходное состояние, лампа накаливания EL1 обесточивается.

Цепь С2R1 обеспечивает сброс триггера микросхемы DD1 в исходный режим ожидания при включении питания. Оксидный конденсатор С1 выполняет функцию фильтрующего элемента по питанию. Диод VD1 препятствует броскам обратного напряжения при включении/выключении реле.

Суммарная мощность коммутируемой нагрузки зависит от параметров электромагнитного реле К1 и в данном случае ограничивается 150 Вт.

Из-за небольшого количества дискретных элементов приставки, все они монтируются на участке перфорированной платы размером 30×40 мм и вместе с соединительными проводами помещаются в штатный корпус.

Для уменьшения воздействия электрических помех желательно, чтобы провода, соединяющие устройство с источником питания и идущие от реле К1 к осветительной лампе стремились к минимальной длине.

Постоянные резисторы МЛТ-0,25 (MF-25). Оксидные конденсаторы типа К50-26 на рабочее напряжение не менее 16 В. Остальные неполярные конденсаторы типа КМ-6Б.

Микросхему DD1 (К561ТМ2) можно заменить на К561ТМ1 без ущерба для эффективности работы узла, но в этом случае придется изменить схему, так как выводы у этих микросхем имеют разное назначение.

Транзистор VT1 – полевой, с большим входным сопротивлением. Это позволяет минимизировать ток утечки в состоянии ожидания радиосигнала и практически не оказывает влияния на выход триггера, не смотря на ограничивающий резистор R2 с малым сопротивлением.

Реле К1 можно заменить на РЭС43 (исполнение РС4.569.201) или другое, рассчитанное на напряжение срабатывания 4–4,5 В и ток 10–30 мА.

Устанавливать в устройство реле с током включения более 80 мА нежелательно, так как управляющий работой реле транзистор VT1 имеет ограничение по мощности.

Вместо КП540А можно применить полевой транзистор любой из серии КП540 или его зарубежные аналоги BUZ11, IRF510, IRF521.

Cветодиод HL1 – любой, с его помощью удобно контролировать срабатывание реле и замыкание исполнительных контактов. При необходимости элементы HL1, R3 из схемы можно исключить без последствий. Штатный включатель комнатного освещения на схеме показан под наименованием SA1.

Вместо лампы накаливания, обозначенной на электрической схеме EL1, можно применять любое устройство активной нагрузки с потребляемой от осветительной сети 220 В мощностью не более 150 Вт.
