Максимальная выдержка времени, которую может обеспечить счетчик К561ИЕ16 в данной схеме, при условии применения в качестве генератора импульсов мигающего светодиода, составит около 1 ч. Сигнал на выключение устройства нагрузки произойдет на выводе 3 (выход Q13) после того, как счетчик досчитает до 8192.

Почему для этого устройства выбрана именно микросхема К561ИЕ16? Для этого подробнее рассмотрим ее функциональные характеристики.

Микросхема К561ИЕ16 содержит 14-ти разрядный асинхронный счетчик с входным каскадом, обостряющим тактовые импульсы. На входе микросхемы установлен формирователь импульсов и триггер. Выходной сигнал поступает на вывод Q0–Q13 от однотипных внутренних буферных усилителей. Счетчик сбрасывает выходные сигналы (переводя их в низкий логический уровень) при напряжении высокого уровня на входе сброса R (вывод 11). Содержимое счетчика увеличивается откликом на каждый отрицательный перепад на тактовом входе с (вывод 10). Максимальная тактовая частота может достигать 3 МГц, а длительность импульса сброса должна превышать 550 нс. Микросхема К561ИЕ16 широко распространена и имеет небольшую стоимость, что является дополнительным стимулом для разработки различных электронных устройств на ее основе.

В первый момент времени после подачи на микросхему питания начинает заряжаться оксидный конденсатор С5 через резистор R8, на входе сброса R микросхемы DD3 устанавливается высокий уровень, благодаря которому на всех выходах Q будет присутствовать низкий уровень.

По прошествии 60 мин/ (выдержка времени, обусловленная счетом до 8192 микросхемы DD3) на выводе 3 DD3 возникает напряжение высокого уровня. Оно инвертируется элементом DD2.3 и поступает через разделительный конденсатор С1 на узел дозатора полива. Принудительно сбросить счетчик в нуль можно кратковременным отключением питания или замыканием накоротко постоянного резистора R8 (подачей низкого уровня на вход сброса R микросхемы К561ИЕ16).

Как уже было отмечено выше, воду из бачка омывателя нагнетает автомобильный электродвигатель. Патрубок-капельница также используется штатный – его можно приобрести в магазинах автомобильных товаров или в торговых точках товаров для аквариума. Длина патрубка 3–4 м. большую длину использовать не желательно, так как напор воды будет сокращаться. На концы патрубка-капельницы надевают распылители воздуха для аквариума, через которые свободно проникает и вода.

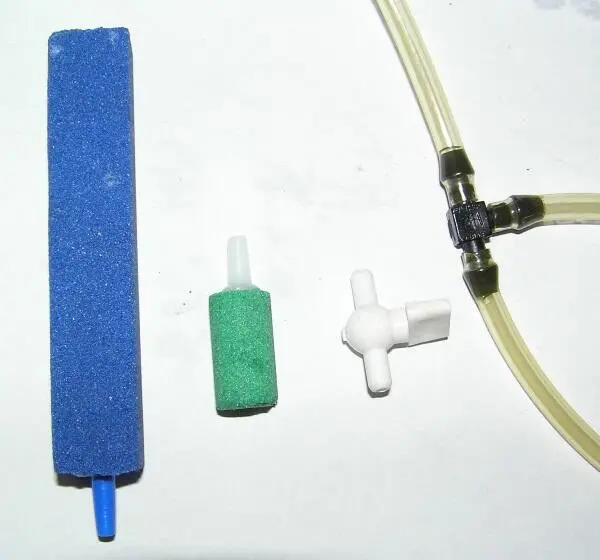

Эти распылители и, тройник-разветвитель и миниатюрный вентиль показаны на рис. 2.4. Приобрести их можно там же (к примеру, у аквариумистов).

Рис. 2.4. Вентиль, тройник и распылители

Распылители для воды закрепляют на штативе или на самом стволе цветка (если толщина позволяет) в середине ствола, так, чтобы распыляющаяся влага доставалась не только почве, но и стволу и листьям цветка. Когда требуется обслуживать несколько цветков, недалеко удаленных друг от друга, на патрубок устанавливают тройник, от которого разветвляются еще два патрубка.

Кроме микросхемы К561ИЕ16 можно без изменений в схеме применить ее зарубежный аналог CD4020В. Вместо этих микросхем можно применить более дорогую по стоимости зарубежную микросхему CD4060 (у которой нет полного аналога в К561 серии). Микросхема CD4060 имеет встроенный генератор импульсов, поэтому элементы HL1 и R9 из электрической схемы можно исключить.

Транзистор КТ604А заменяют любым из серий КТ815, КТ817, КТ819.

Диод VD1 – любой из серий КД521, КД522, КД102, КД103, 1N4148. Постоянные резисторы типа МЛТ-0,25. Оксидные конденсаторы С2 – С5 типа К50-24, К50-29 или аналогичные. Конденсатор С1 типа КМ-6 или аналогичный. Оксидный конденсатор С4 сглаживает пульсации напряжения.

Мигающий светодиод (кроме указанного на схеме) может быть типа L-816BRSC-B, L-56DGD, ARL-5013URC-B или аналогичным. Реле К1 – любое на напряжение срабатывания 10–12 В, с током потребления 10–50 мА, например, WJ118-1C или аналогичное.

Устройство очень экономично и непритязательно к параметрам источника питания. Ток потребления без учета тока потребления реле составляет всего 20 мА, причем большая часть расходуется мигающим светодиодом. Источник питания стабилизированный.

Устройство хорошо работает при напряжении питания 9–15 В и работоспособно и при снижении напряжения питания до 5 В, однако в этом случае частота задающего генератора на мигающем светодиоде HL1 заметно увеличивается, что приводит к уменьшению времени задержки.

Устройство в налаживании не нуждается.

Время работы электродвигателя М1 (время полива) корректируется емкостью конденсатора С2. При емкости С2 = 1 мкФ и напряжения питания 12 В время полива составит 4 с., при С2 = 20 мкФ время полива увеличится до 1 мин.

Чувствительность узла контроля влажности почвы регулируют изменением сопротивления переменного резистора R1. При уменьшении сопротивления R1 чувствительность уменьшается.

Задержка включения таймера также может быть изменена путем подключения входа инвертора DD2.3 к другому выходу Q микросхемы– счетчика К561ИЕ16.

Так, к примеру, при подключении к выходу Q9 DD3 (вывод 14) управляющий импульс высокого уровня поступит на инвертор примерно через 3 мин. после начала отсчета импульсов задающего генератора (микросхема сосчитает до 512).

Устройство можно применять не только в соответствии с описанным выше способом – для автоматического полива растений. В жаркое время года, когда в квартире душно и уровень влажности катастрофически мал, такое устройство без изменения электрической схемы послужит для увлажнения воздуха.

Для этого распылители воды, установленные на концах патрубков-капельниц закрепляют сверху решетки комнатного вентилятора (желательно применять напольный вентилятор с высокой штангой). Один раз в час (или в другом алгоритме, «запрограммированном» радиолюбителем под конкретные задачи) нагнетатель воды и бачка распылит влагу мелкими каплями на вращающиеся лопасти вентилятора. При этом (учитывая, что вентилятор вращается в одной горизонтальной плоскости, но имеет угол свободного вращения до 90°) достигается увлажнение большой территории комнаты.

Благодаря применению аквариумных распылителей влага распыляется дозировано, мелкими каплями, поэтому утечки воды (и лужи под вентилятором) не происходит.

Устройство практически опробовано автором осенью 2014 г.
