Функция полезной мощности, отдаваемой солнечной батареей в нагрузку, зависит от вырабатываемого напряжения, которое в свою очередь зависит от инсоляции – то есть от интенсивности солнечного света – и температуры самой батареи.

Работа на кривой зависимости ток/напряжение где-либо еще кроме точки максимальной получаемой мощности, приводит к снижению эффективности работы и потере доступной энергии.

Следовательно, контроль точки максимальной мощности является необходимой функцией в передовых системах управления источниками солнечной энергии, так как это может увеличить практическую эффективность часто на 30 % и более.

Системы, получающие энергию от возобновляемых источников, таких как солнечные батареи или ветровые генераторы, обычно накапливают энергию в аккумуляторах, а затем отдают ее в нагрузку; нередко оба эти процесса происходят независимо.

Модули солнечных батарей конструктивно реализуются в виде монолитного ламината спаянных монокристаллических элементов.

«Каркасная» солнечная батарея конструктивно выполнена в виде панели, заключенной в каркас из алюминиевого профиля. Панель представляет собой фотоэлектрический генератор, состоящий из стеклянной плиты ламинированными на ней элементами.

К внутренней стороне корпуса модуля прикреплен диодный блок, под крышкой которого размещены электрические контакты, предназначенные для подключения модуля.

Беcкаркасные модули представляют собой ламинат, выполненный на алюминии, стеклотекстолите, а также – без всякой подложки.

Солнечные элементы расположены между двумя слоями ламинирующей пленки ЭВА (этил-винил-ацетат). Лицевая сторона защищена оптически прозрачной пленкой типа ПЭТ (полиэтилентерефталат), а тыльная – либо подложкой (стеклотекстолит, алюминий), либо той же пленкой ПЭТ без дополнительных требований к оптическим характеристикам.

Солнечные батареи сохраняют работоспособность в условиях:

• температур в диапазоне -50 +75º С;

• атмосферного давления 84-106,7 кПа;

• относительной влажности до 100 %;

• дождя интенсивностью 5мм/мин;

• снеговой или гололедно-ветровой нагрузки до 2000 П

Солнечная батарея являет собой, прежде всего, законченный фотоэлектрический преобразователь, который был рассмотрен выше, его технические характеристики справедливы как для отдельных элементов, так и для солнечных батарей.

Сегодня можно самостоятельно собрать устройство для обеспечения электропитания посредством солнечной энергии, специально преобразованной в электрический ток и накопленной с помощью электронных устройств и аккумуляторов. Такие электронные устройства состоят непосредственно из солнечной батареи (солнечных элементов, соединенных в батарею), аккумулятора, преобразователя (инвертора) тока (из постоянного – в переменный). Таким образом, иметь дома источник альтернативного питания с сетевым напряжением 220 В вполне доступно.

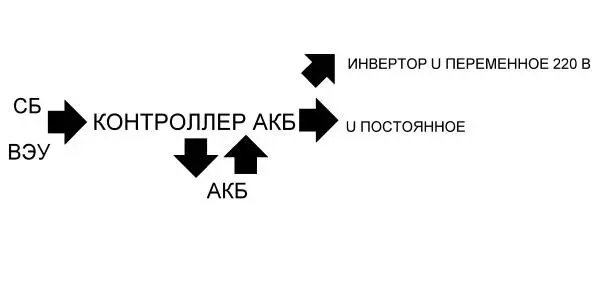

На рис. 1.10 представлена блок-схема устройства источника питания от солнечной батареи.

Рис. 1.10. Блок-схема устройства источника питания от солнечной батареи

Согласно представленной иллюстрации полезная мощность (и ее смысл для потребителя) зависит от мощности каждого элемента устройства. Здесь уместно вспомнить старую, но верную поговорку: «скорость эскадры определяет самый тихоходный корабль».

И, соответственно, при разработке проекта обеспечения дома альтернативной энергией, учитывать технические и электрические характеристики каждого и слагаемых.

Давайте рассмотрим этот тезис на простом примере. Для обеспечения работы одного современного электрочайника требуется запас мощности около 2 кВт, то есть не менее 11 батарей типа ТСМ-180-12 (с запасом).

Солнечные батареи мощностью 1 кВт, сегодня имеет розничную цену порядка 180 000 руб. Для сравнения дизельному электрогенератору для выработки 1 кВт/час электроэнергии потребуется до 0,33 литров дизельного топлива. При стоимости топлива 32 руб./литр затраты на топливо составят примерно 10 руб. за 1 кВт/час. Приобрести такой генератор с размером, сопоставимым с двумя-тремя системными блоками ПК, можно за 15 000 руб. Выводы делайте сами.

Ценообразующим фактором солнечной батареи (и ее отдельных элементов) является полезная мощность (напряжение и выходной ток).

К примеру, сегодня стоимость готовой солнечной батареи типа ТСМ-180-12 (производится в России) с номинальным напряжением 12 В и полезной мощностью 180 Вт сегодня составит порядка 15 тыс. рублей (для сравнения 2011 год – 30 000 рублей).

Устройство ТСМ-180-12 представляет собой монокристаллический солнечный фотоэлектрический модуль (панель) максимальной мощностью 180 Вт ±5 %, разработанный специально для систем автономного и резервного электроснабжения частных домов. Для примера – в летний ясный день один лишь модуль ТСМ-180-12 способен выработать до 1080 Вт/часов электроэнергии.

Солнечные элементы ламинированы под закаленным текстурированным стеклом, увеличивающим количество пропускаемого света, что позволило повысить выработку электроэнергии до 15 % при различных уровнях освещенности и любых погодных условиях. Станина модуля (рамка) изготовлена из анодированного алюминия. На тыльной стороне расположена пластиковая влагозащищённая клеммная коробка.

Такие факторы, как герметичная конструкция и использование монокристаллических кремниевых солнечных элементов (их значение выше) вполне обеспечивают срок службы модуля не менее 20 лет с сохранением не менее 90 % первоначальной мощности (декларированная гарантия производителя).

КПД примененных солнечных элементов составляет порядка 17 %. Итоговый КПД единицы площади модуля ТСМ-180 (12) составляет около 14 %.

Преимущества этого модуля продолжают такие фактора, как низкая цена, отсутствие обязательного требования квалифицированного обслуживания (необслуживаемая), защищенность от осадков и непогоды, может работать в сочетании с ветрогенераторами, другими генераторами, с перспективными возможностями «помодульно» наращивать эквивалентную мощность.

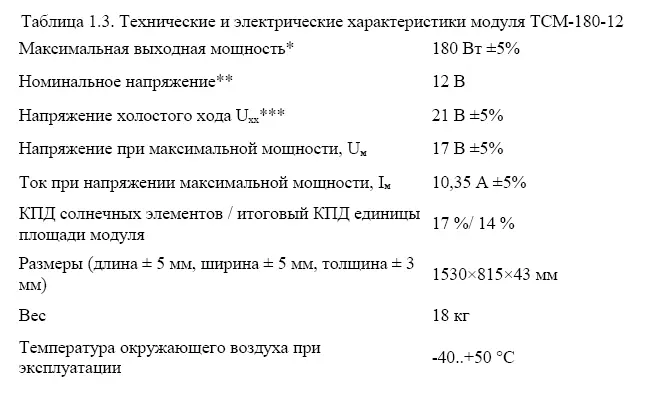

В табл. 1.3 представлены некоторые технические и электрические характеристики модуля ТСМ-180-12

Таблица 1.3. Технические и электрические характеристики модуля ТСМ-180-12

Примечание к табл. 1.3.

*Максимальная выходная мощность соответствует максимальному значению произведения силы тока U мна напряжение I м, в «точке максимальной мощности» на графике ВАХ модуля. Мощность модуля измеряется под воздействием симулятора солнечного излучения при 3-х обязательных условиях:
