Рис. 38. Процесс синхронизации развертки. Положительный синхронизирующий импульс на сетке лампы уменьшает анодное напряжение зажигания и вызывает, таким образом, преждевременный разряд конденсатора в момент появления импульса.

1— напряжение зажигания без синхроимпульсов; 2— напряжение зажигания, уменьшенное под воздействием синхроимпульсов; 3— моменты подачи синхроимпульсов; 4— собственный период развертки; 5— период синхронизированной развертки.

Н. — Думаю, что я тебя правильно понял. Возьмем, например, тиратрон, у которого коэффициент сеточного управления равен 20 и смещение на сетке равно — 15 в. Его напряжение ионизации, следовательно, составляет 300 в. Если же импульс синхронизации будет +1 в, он доведет смещение до —14 в. В этот момент напряжение ионизации будет составляв только 280 в. Разряд, следовательно, начнется раньше, чем в случав отсутствия импульсов.

Л. — Я вижу, что ты правильно понял.

Н. — Это было нетрудно. У нас, в плавательном бассейне, инструктор по плаванию синхронизирует прыгунов в воду.

Л.— ?..

Н. — Ну, да. Когда они готовятся к прыжку и немного задерживаются на краю трамплина, инструктор посылает их в воду легким, но твердым шлепком по спине… И они отправляются туда, описывая в воздухе великолепную параболу.

Л. — В рассмотренных генераторах мы имели дело с экспоненциальной кривой, кривизна которой должна быть, однако, возможно малой.

Н. — Нельзя ли для этого каким-либо способом поддерживать зарядный ток совершенно постоянным так, чтобы напряжение на выводах конденсатора возрастало пропорционально времени?

Л. — Это, действительно, возможно. А ты, Незнайкин, можешь найти такой способ ограничения?

Н. — Нужно было бы заменить зарядное сопротивление R(рис. 35) чем-нибудь, что не пропускает ток выше заданной величины. Лампа, понимая под лампой промежуток катод — анод, не могла бы для этого пригодиться?

Л. — Конечно. Возьми диод (предпочтительно прямого накала), который работает в режиме насыщения, т. е. так, что все излученные нитью электроны достигают анода (рис. 39).

Рис. 39. Анодный ток диода в зависимости от анодного напряжения для трех различных значений напряжения накала U н. Начиная с некоторой величины анодного напряжения, увеличение тока прекращается (явление насыщения).

Тогда анодный ток не сможет превысить величину тока насыщения, образованного полной электронной эмиссией нити накала. Впрочем, ты можешь регулировать его величину, изменяя в известных границах напряжение накала.

Н. — А зачем нужна лампа прямого накала?

Л. — Потому что явление насыщения в ней гораздо более ярко выражено, чем в лампах косвенного накала, и, кроме того, в этой лампе легко можно регулировать величину тока насыщения, изменяя напряжение накала. Но если тебе не нравятся устаревшие лампы, ничто не мешает тебе использовать обычный пентод с косвенным накалом.

Н. — А он работает тоже в режиме насыщения?

Л. — Термин не очень подходящий, но результат такой же. Если рассматривать кривые изменения анодного тока в зависимости от напряжения на аноде (рис. 40), можно заметить, что для каждой кривой (соответствующей данному напряжению первой сетки), начиная с некоторого анодного напряжения, ток изменяется лишь в незначительной степени. В этой области характеристики пентод начнет заряжать конденсатор током постоянной величины.

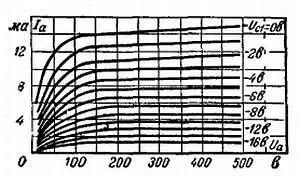

Рис. 40. Кривые анодного тока пентода в зависимости от анодного напряжения (для различных значений напряжения U с1на управляющей сетке). Начиная с некоторой величины, возрастание анодного напряжения U апрактически не влечет за собой заметного увеличения анодного тока I а .

Вот схема развертки (рис. 41), где пентод заменяет зарядное сопротивление R. Можно заметить, что напряжение экранирующей сетки пентода регулируется при помощи потенциометра R 5, включенного последовательно с резистором R 4между полюсами высокого напряжения (конденсатор С 3является развязывающим).

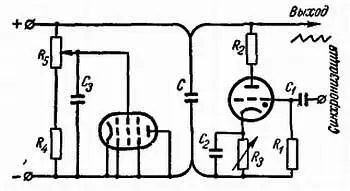

Рис. 41. Развертка, линеаризированная с помощью пентода в качестве зарядного сопротивления.

Н. — Я догадываюсь, что путем изменения напряжения на экранирующей сетке ты устанавливаешь нужную рабочую точку пентода. Все насыщенные диоды и другие пентоды с током постоянного значения напоминают мне историю Прокрустова ложа… Однако досадно, что нужно применять дополнительную лампу только для линеаризации формы напряжения.

Л. — Поэтому-то и предпочитают возложить эту задачу на усилительную лампу, которая при любых условиях нужна для увеличения до требуемой величины амплитуды зубьев пилы.

Н. — А как же она выпрямит кривизну напряжения?

Л. — Попросту изменяя его форму в обратном направлении. В самом деле, имей в виду, Незнайкин, что необходимо уметь использовать не только людские добродетели и достоинства вещей, но также их пороки и недостатки. Что может быть досаднее лампы, характеристика которой недостаточно линейна и которая поэтому деформирует усиливаемые напряжения? А в рассматриваемом случае этот недостаток становится истинным благом.
