Л. — Так часто и поступают (рис. 50). Но остановимся на этом, так как если ты будешь продолжать в том же духе, то дойдешь до формирования безупречной пилы при помощи простой лампы от карманного фонаря…

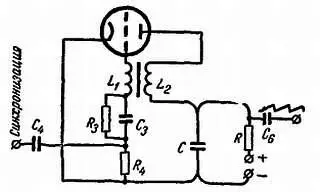

Рис. 50. Одноламповый генератор развертки с блокинг-генератором на триоде.

Н. — Существуют ли другие типы импульсных генераторов, кроме того, который ты описал? Ведь имеется столько различных схем генераторов синусоидальных колебаний.
Л. — Конечно, эти схемы можно было бы использовать, но они вызвали бы ненужные усложнения. Можно полностью обойтись без блокинг-трансформатора, осуществляя обратную связь с помощью второй лампы, которая изменяет полярность напряжения и дает возможность подать его на вход первой лампы в правильной полярности и том самым поддержать колебания.
Н. — Мне это что-то не совсем ясно.
Л. — Тогда рассмотрим вопрос с другой стороны. Представь себе усилитель на двух лампах со связью через сопротивление и емкость (рис. 51). Подай его выходное напряжение на его собственный вход. Что ты получишь?

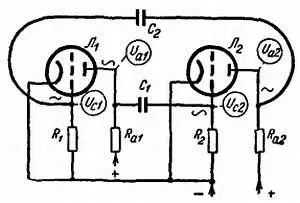

Рис. 51. Двухламповый усилитель с обратной связью между выходом и входом является мультивибратором. Маленькие синусоиды обозначают фазы напряжений.
Н. — Две змеи, кусающие себя за хвосты.

Л. — Меня интересуют не зоологические аналогии, а физический анализ явлений, которые произойдут при подаче напряжения на такое устройство.
Н. — Я прибегну к таким же рассуждениям, какие ты обычно употребляешь в подобных случаях. Допустим, что в момент включения напряжения анодный ток лампы Л 1 возрастает. При этом падение напряжения на анодном сопротивлении R a1также возрастает, а напряжение на аноде U а1настолько же уменьшается. Через конденсатор связи это падение напряжения передается на сетку лампы Л 2, уменьшая ее потенциал U c2. Так как сетка становится более отрицательной, анодный ток лампы Л 2уменьшается. Следовательно, падение напряжения на резисторе R а2уменьшается, а напряжение на аноде U а2увеличивается. Через конденсатор связи это увеличение напряжения передается на сетку первой лампы, вследствие чего положительный потенциал ее сетки и, следовательно, величина анодного тока возрастает.
Л. — Ты видишь, что все эти явления происходят одновременно. Кроме того, очень важно отметить, что напряжение на выходе усилителя только усиливает явления, происходящие на его входе. Иначе говоря, полярности напряжения на выходе и входе совпадают. И это вполне естественно. Ведь в каждом каскаде происходит изменение полярности. Когда сетка становится более положительной, положительный потенциал анода падает, и, наоборот. Значит, при двух каскадах полярности совпадают.
Н. — Можно было бы, таким образом, применить 4, 6 или 8 каскадов?

Л. — Конечно. По можно подумать, что ты на жалованьи у ламповых фабрикантов…
Н. — Все же я хотел бы знать, будет ли ток первой лампы бесконечно возрастать.
Л. — Ну, конечно, нет, ты не рискуешь расплавить предохранители. Быстрый рост тока первой лампы, сообщая сетке второй лампы высокий отрицательный потенциал, доведет до нуля (рис. 52) ее анодный ток (момент А на кривых U а1, U c1, U а2, U c2). С этого момента ничто больше не будет вызывать увеличения положительного потенциала сетки лампы Л 1который будет сохранять свою величину. Ток этой лампы останется значительным, а напряжение на ее аноде — малым. Что касается конденсатора С 1, заряженного отрицательно, то он будет разряжаться; через резистор R 2(отрезок А — Б на кривой U с2).

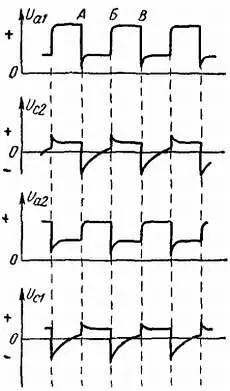

Рис. 52. График, позволяющий легко проследить одновременные изменения напряжений на различных электродах ламп мультивибратора на рис. 51.

Н. — Признаюсь, трудновато следить за таким количеством одновременно происходящих явлений.
Л. — Я тебя понимаю. Но думаю, что кривые, которые я начертил, должны облегчить тебе понимание.
Н. — Когда конденсатор С 2будет разряжен, возникнет и будет быстро возрастать анодный ток в лампе Л 2.
Л. — Совершенно верно. И в это же время (точка Б на кривых) лампа Л 2окажется в тех же условиях, что и лампа Л 1в момент А .
Н. — Иначе говоря, напряжение U а2упадет, конденсатор связи С 2передаст ото уменьшение на сетку лампы Л 1, анодный ток которой начнет уменьшаться до нуля, что вызовет увеличение ее анодного напряжения и соответственно положительного потенциала сетки лампы Л 2.
Л. — Остановись хоть ты, Незнайкин, так как на мультивибратор нельзя рассчитывать. Генератор, названный так, вырабатывает периодические напряжения специальной формы. В обеих лампах повторяются с интервалом в один полупериод в точности одни и те же явления, как это показывает внимательное рассмотрение кривых. То одна, то другая лампа по очереди пропускает ток, затем запирается.
Н. — Однако мультивибратор не дает пилообразного напряжения.
Л. — Да, это так, на его анодах можно обнаружить скорее прямоугольные колебания. Они имеют многочисленные применения, широко используются в телевидении и еще больше в электронике вообще; длительность положительных и отрицательных полупериодов идентична, когда элементы двух каскадов мультивибратора одинаковы по величине. Но если они отличаются друг от друга, симметрия нарушается. Таким образом, можно получить импульсы небольшой длительности, разделенные сравнительно длинными интервалами времени. Так можно получать синхронизирующие и различные управляющие импульсы.
