Л. — Да, дело обстоит именно так. И так как устройство, о котором идет речь (назовем его «генератором импульсов»), генерирует независимо от наличия синхроимпульсов, то даже в случае потери нескольких синхронизирующих импульсов вследствие замирания ритм развертки но будет слишком изменен. Развертка будет продолжаться даже в отсутствие передачи.

Н. — А как получить эти периодические импульсы?

Л. — Например, с помощью блокинг-генератора. Вот его схема (рис. 45).

Рис. 15. Схема блокинг-генератора.

Н. — Но, дорогой Любознайкин, что ты рисуешь? Ведь это старый знакомый! Я узнаю самый классический из генераторов с катушкой обратной связи в анодной цепи и конденсатором, шунтированным резистором, — в сеточной. Ты просто-напросто поменял местами сеточную обмотку и сеточный конденсатор, но ведь это ничего не меняет, потому что они включены последовательно. Ты мне уже подробно объяснял его работу. И теперь я знаю, что он генерирует синусоидальные колебания, а вовсе не импульсы.

Л. — Это зависит от значения величин элементов. Чтобы получать импульсы, применяются конденсатор С 3и резистор R 3в цепи сетки с величинами, значительно большими, чем для генератора синусоиды. Связь между сеточной и анодной обмотками должна быть очень сильной.

Н. — Не понимаю, почему при этих условиях нельзя все же получить такие красивые синусоиды. Когда в анодной цепи возникает ток, сетка становится более положительной благодаря взаимоиндукции между обмотками L 1и L 2, что только увеличивает анодный ток.

Л. — Я тебя прерываю, ибо твое рассуждение, верное до сих пор, рискует стать ошибочным, если ты будешь продолжать его развивать. Не забудь, что связь между обмотками L 1и L 2очень велика. Сетка, таким образом, очень быстро становится положительной. Поэтому она притягивает электроyы, эмитированные катодом.

Н. — Уж не кажется ли ей, что она стала анодом?

Л. — Весьма вероятно. Факты таковы, что электроны заряжают конденсатор С 3, емкость которого дает им идеальное убежище.

Н. — Почему они не направятся поспешно по направлению к катоду, образуя сеточный ток?

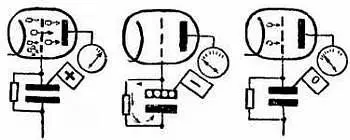

Л. — Это и происходит, но в небольшой степени из-за большого сопротивления резистора R 3. Ты ведь видишь (рис. 46), что потенциал сетки после быстрого подъема (от а до Ь на кривой) не только перестает быть положительным, но даже падает до некоторой отрицательной величины ( с ). Анодный ток в этот момент равен нулю (так же как и сеточный ток). Лампа оказывается блокированной (откуда и название устройства). С этого момента ничто не мешает конденсатору С 3разряжаться через резистор R 3, постепенно доводя до нуля потенциал сетки (от с до d на кривой). В этот момент вновь появляется анодный ток…

Рис. 46. Форма напряжения на сетке лампы блокинг-генератора.

Н. — …и все начинается сначала. В общем у нас налицо быстрый положительный скачок потенциала сетки, который образует то, что ты называешь импульсом, затем отрицательная часть, гораздо более продолжительная и совершенно бесполезная.

Л. — Вижу, что ты хорошо понял мое объяснение.

Н. — А каким образом синхронизируют блокинг-генератор?

Л. — Подавая положительные синхроимпульсы на сетку, что вызывает появление импульса блокинг-генератора той же полярности. Раз уж мы заговорили о синхронизации, должен тебе сказать, что существует много способов подачи импульсов на сетку лампы блокинг-генератора (рис. 47); можно их подводить с помощью третьей обмотки, индуктивно связанной с сеточной обмоткой, или же через конденсатор непосредственно на сетку лампы, но только не в точке соединения L 1и R 3, или же, наконец, через конденсатор С 4, соединенный с верхней точкой резистора R 4, включенного в сеточную цепь со стороны катода.

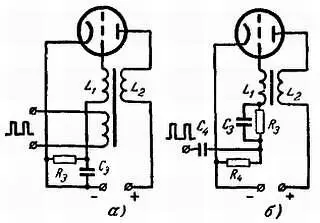

Рис. 47. Два способа подачи импульсов синхронизации.

а— трансформаторная связь; б— емкостная связь с сеточной цепью.

Н. — Если принять этот последний способ, то сочетание блокинг-генератора с разрядной цепью будет выглядеть, я думаю, в виде нарисованной мною схемы (рис. 48).

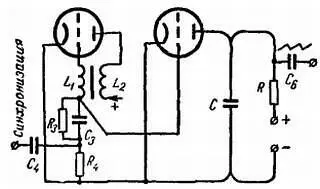

Рис. 48. Двухламповый генератор развертки с блокинг-генератором.

Л. — Твоя схема вполне правильна.

Н. — Ее, однако, нельзя считать очень простой.

Л. — Да, она и не самая простая. На практике можно заменить две лампы одной. Или же по крайней мере использовать только один баллон, содержащий два триода. Такие лампы изготовляются в целях экономии места и себестоимости.

Н. — Но ведь это не упрощает схему.

Л. — Раз ты на этом настаиваешь, можно поступить еще проще, заменив две лампы одним пентодом (рис. 49). В блокинг-генераторе используется экранирующая сетка лампы в качестве анода. Пространство катод — анод будет по-прежнему служить для разряда конденсатора С, вызываемого короткими положительными импульсами, периодически возникающими на сетке.

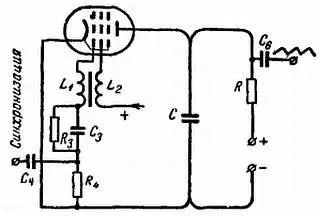

Рис. 49. Одноламповый генератор развертки с блокинг-генератором ни пентоде.

Н. — Если уж на то пошло, нельзя ли заменить пентод простым триодом, соединив экранирующую сетку с анодом и включив зарядную цепь последовательно с анодной обмоткой L 2?
