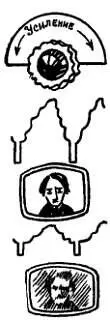

Н. — Следовательно, в первом случае получают совсем серое изображение, тогда как во втором оно очень контрастно. Это, как фотоснимки, отпечатанные на «мягкой» или «жесткой» (контрастной) бумаге.

Л. — Сравнение вполне правильное. И ты не удивишься, узнав, что в телевизионном приемнике регулировка чувствительности носит гораздо более определенное название «регулировки контраста».

Н. — Мне кажется, что эта регулировка может с одинаковым успехом применяться в усилителях высокой и промежуточной частоты.

Л. — Конечно. Можно даже применять ее между этими усилителями в смесительной лампе в случае преобразования частоты двумя лампами.

Н. — А дает ли преимущество использование двухлампового преобразователя в телевидении?

Л. — Без всякого сомнения. При этом иногда используется то же устройство, что и в радиовещании, с двойной лампой типа триод-гексод или триод-гептод. Но усиление, получаемое с таким преобразователем частоты, весьма незначительно. Поэтому во многих приемниках предпочитают использовать в качестве смесителя пентод с большой крутизной; колебания гетеродина, генерируемые отдельным триодом, подаются либо на третью сетку пентода, либо на его первую сетку совместно с предварительно усиленным сигналом высокой частоты. В качестве примера рассмотрим схемы обоих типов преобразователей частоты с одной и двумя лампами (рис. 82 и 83). В случае приема по методу биения несущих частот отпала бы необходимость в трансформаторе промежуточной частоты звука.

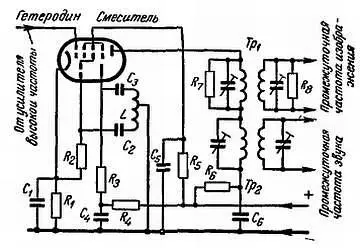

Рис. 82. Преобразователь частоты на триод-гексоде.

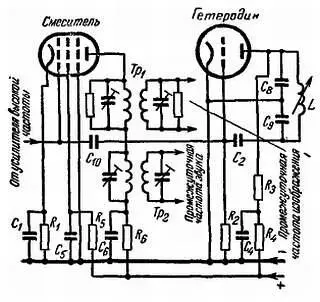

Рис. 83. Преобразование частоты с помощью двух ламп.

Н. — В обеих схемах я узнаю обычные элементы: катодное смещение, созданное при помощи резистора R 1, развязанного конденсатором C 1; напряжение экранирующей сетки определяется сопротивлением резистора R 5, развязанного конденсатором С 5; анодное напряжение подается на гетеродин через резисторы из и R 4с развязкой С 4; анодная развязка смесителя — R 6и С 6.

В преобразователе с одной лампой я без труда узнаю схему Хартли. Отвод от средней точки контурной катушки так характерен! Но что это за генератор, который ты применил в схеме с отдельным триодом? Я вижу индуктивность Lбез всякого отвода.

Л. — Ее называют схемой Колпитца, и она также с отводом. Но только он сделан не от катушки, а от емкости контура. Видишь, емкость состоит из двух конденсаторов С 8и С 9. Общая точка их соединения составляет «электрическую середину» общей емкости. Эта точка присоединена к катоду. Схема эквивалентна схеме Хартли, а ее ты знаешь хорошо.

Н. — И, конечно, емкости С 8и С 9должны быть незначительными?

Л. — Настолько, что их часто просто не ставят.

Н. — Но тогда?!..

Л. — Все прекрасно работает, потому что роль конденсатора С 8берет на себя паразитная емкость анод — катод лампы, а емкость сетка — катод заменяет конденсатор С 9.

Н. — В общем, телевидение дает возможность успешно использовать сами недостатки ламп, т. е. их междуэлектродные емкости… Однако я хочу вернуться к твоим схемам, чтобы отметить, что в анодной цепи смесителя ты последовательно включаешь два трансформатора промежуточной частоты. Один из них ( Тр 1) настроен на промежуточную частоту изображения, а другой ( Tp 2) — на промежуточную частоту звука. Почему у последнего нет шунтирующих сопротивлений?

Л. — Потому что контуры промежуточной частоты звука должны быть избирательными, следовательно, не должны иметь такого затухания, как контуры промежуточной частоты изображения. Поэтому можно создавать контуры с «реальными» конденсаторами.

Н. — Разве это единственный способ разделить напряжения промежуточной частоты звука и изображения?

Л. — Нет. Это можно осуществить разными способами. Вместо связи через трансформаторы с настроенными первичной и вторичной обмотками часто используют (рис. 84) связь с помощью анодных настроенных контуров L 1для промежуточной частоты изображения и L 2C 2для промежуточной частоты звука через конденсаторы C 1и С 4, ведущие к сеткам ламп усилителей промежуточной частоты канала изображения и канала звука.

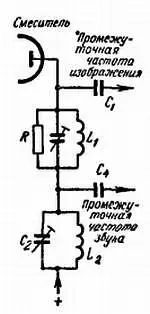

Рис. 84. Разделение сигналов звука и изображения в анодной цепи преобразователя частоты.

Можно также подать обе составляющие промежуточной частоты на сетку одной лампы и осуществить разделение с помощью контура L 3C 3, настроенного на промежуточную частоту звука и включенного в катод (рис. 85).

Рис. 85. Разделение сигналов звука и изображения с помощью избирательной отрицательной обратной связи в катодной цепи первой лампы усилителя промежуточной частоты.

Н. — Не представляю себе, как все это будет действовать.

Л. — Но ты ведь знаешь, что настроенный таким образом контур легко пропускает токи всех частот…

Н. — …кроме той, на которую он настроен. Ты уже давным-давно научил меня тому, как ведет себя параллельный резонансный контур.

Л. — Чудесно. Теперь ты понимаешь, что для всех сигналов, кроме сигнала промежуточной частоты звука, смещение определяется только сопротивлением R 1, которое дает возможность получить максимальное усиление. Так обстоит дело, в частности, для напряжения промежуточной частоты изображения, которое получают соответствующим образом усиленное в анодной цепи.
