Н. — Следовательно, если мы графически изобразим модулированный ток высокой (или промежуточной) частоты, то наш детектор сотрет все, что находится под горизонтальной осью и оставит только положительные полупериоды, которые, впрочем, теряют свою индивидуальность и благодаря накапливающему действию конденсатора Ссливаются, превращаясь в напряжение видеочастоты.

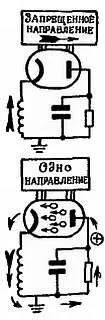

Л. — С удовольствием могу отметить, что ты ничего не забыл из когда-то мною рассказанного о радио. Заметь теперь, что можно не пропускать положительные полупериоды, а открыть путь только отрицательным (рис. 87). Стоит только включить диод в обратном направлении.

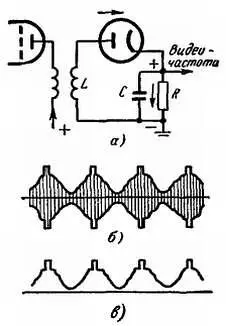

Рис. 87. Детектирование отрицательной полярности.

а— принципиальная схема; б— сигнал высокой частоты; в— видеосигнал после детектирования.

Н. — Какой смысл в схеме детектирования положительной полярности? Ведь при этом максимум тока видеочастоты, соответствующий самой большой яркости изображения, оказался бы в детектируемом напряжении наименьшей величиной. Такое напряжение, поданное на управляющий электрод приемной трубки, которую, кстати, называют кинескопом, создало бы изображение, где белое оказалось бы черным и наоборот. У нас получилось бы…, ну, конечно, это было бы негативное изображение!

Л. — Твое рассуждение безупречно. Если подавать продетектированное напряжение непосредственно на управляющий электрод кинескопа (этот электрод называют модулятором), то нужно применять схему с детектированием отрицательной полярности.

Однако, как мы уже говорили, можно подать детектированное напряжение не на модулятор, а на катод кинескопа, что иногда оказывается более удобным. Как ты легко поймешь, в этом случае будет не негативное, а позитивное изображение.

Кроме того, обычно между детектором и кинескопом вводят один или два каскада видеочастоты, потому что величина продетектированного напряжения составляет лишь несколько вольт и недостаточна для полной модуляции. А ты знаешь, что каждый усилительный каскад изменяет полярность напряжения: положительный импульс на сетке вызывает на аноде уменьшение напряжения и наоборот.

Н. — Я угадываю, что последует. Имея один каскад видеочастоты и детектируя полупериоды положительной полярности, мы получим при подаче сигнала на модулятор кинескопа позитивное, а на катод негативное напряжение. При двух каскадах видеоусилителя все должно быть наоборот.

Л. — Запомни хорошенько, что видеосигнал, в котором синхронизирующие сигналы направлены в сторону уменьшения потенциала, называется позитивным видеосигналом, а в сторону увеличения — негативным видеосигналом. И не путай термина «позитивный сигнал» с термином «сигнал положительной полярности», каким является сигнал, целиком расположенный в области положительных значений потенциала. Так, например, позитивный сигнал, т. е. сигнал с синхросигналами, направленными в сторону уменьшения потенциала (или, что эквивалентно, в сторону увеличения отрицательного потенциала), весь может быть расположен в области отрицательных значений потенциала. В этом случае он будет называться позитивным сигналом отрицательной полярности. То же относится к терминам «негативный сигнал» и «сигнал отрицательной полярности».

Таким образом, термины «положительный» и «отрицательный» характеризуют абсолютное распределение потенциалов в сигнале, а «позитивный» и «негативный» — относительное их распределение.

Н. — Вот по меньшей мере парадокс: чтобы получить позитивное изображение, в ряде случаев требуется негативный сигнал.

Л. — Не играй словами, Незнайкин. Попробуй лучше определить емкость конденсатора Си сопротивление резистора Rнагрузки детектора.

Н. — Я думаю, что классические величины 100 пф и 0,5 Мом, применяемые во всех радиоприемниках, подойдут также и для телевидения.

Л. — Совершенно не разделяю твоего мнения. Подумай, что в детектируемом тоне имеются частоты в несколько мегагерц. Можешь ты высчитать емкостное сопротивление твоего маленького конденсатора 100 пф на частоте 6 Мгц, например?

Н. — Дай подумать… Итак… получается 265 ом. Возможно ли это?

Л. — Безусловно. А что составляют эти 265 ом по сравнению с сопротивлением резистора R, равным 0,5 Мом?

Н. — Очевидно, резистор окажется практически замкнутым накоротко конденсатором. Таким образом, напряжение на резисторе будет равно нулю и, значит, не будет передано на видеоусилитель.

Л. — Слишком поспешное заключение, дружище. Ведь низкие частоты видеосигнала будут продетектированы без заметного ослабления. Ослабление высоких частот скажется, следовательно, в отсутствии мелких деталей изображения, по крайней мере в направлении развертки по строкам. Получится размытое изображение, как это происходит всякий раз, когда по какой-нибудь причине ширина полосы передаваемых видеочастот уменьшается.

Н. — Что же делать? Следует ли значительно уменьшить емкость конденсатора С, для того чтобы даже на высоких частотах его емкостное сопротивление было достаточно большим?

Л. — Такое решение необходимо. Однако слишком далеко заходить тоже нельзя. Емкость конденсатора Сдолжна быть больше емкости катод — анод диода, чтобы большая часть продетектированного напряжения выделялась на резисторе R. Обычно берется емкость около 20 пф, учитывая же наличие паразитных емкостей, достаточно применить конденсатор емкостью 10 пф. Иногда его совсем не ставят, возлагая выполнение задачи на паразитные емкости.

Н. — Это, конечно, более экономично. Но мне кажется, что даже при 20 пф емкостное сопротивление окажется слишком малым. A 330 ом на частоте 6 Мгц) по сравнению с сопротивлением резистора R.
