Н. — Я угадываю дальнейший ход рассуждения. Дело обстоит неважно для напряжения промежуточной частоты звука, так как для него контур L 3C 3добавляет большое резонансное сопротивление к сопротивлению резистора R 1. Следствием этого является значительное уменьшение усиления для этой злосчастной частоты.

Л. — Совершенно верно. Она будет таким образом практически исключена из анодной цепи. Благодаря же конденсатору С 4можно подвести к сетке лампы усилителя промежуточной частоты звука напряжение, предварительно усиленное колебательным контуром L 3C 3.

Н. — Разве здесь не имеет место явление отрицательной обратной связи?

Л. — Да, конечно, и даже более того, явление избирательной отрицательной обратной связи.

Н. — Все это мне кажется дьявольски сложным!

Л. — Просто ты еще не совсем освоился с этими методами. На самом деле все это очень просто. Избирательная отрицательная обратная связь часто используется для подавления данной частоты.

Продолжая систематическое исследование каскадов телевизора, Любознайкин и Незнайкин изучат детектирование (где им придется столкнуться с проблемой полярности) и усиление по видеочастоте (где паразитные емкости играют чрезвычайно пагубную роль). Здесь, как и в усилителях высокой и промежуточной частоты, также вынуждены жертвовать усилением для расширения полосы пропускания. Но существует возможность использования корректирующих устройств. Таким образом, содержание этой беседы составляют: детектирование положительной и отрицательной полярности; полярность видеосигнала при одном и двух каскадах видеоусиления; параметры цепи детектора; двухтактная схема; величина усиления по видеочастоте; влияние паразитных емкостей; значение сопротивления нагрузки; последовательная, параллельная и смешанная схемы коррекций; результирующая частотная характеристика.

Незнайкин. — Время от времени наши беседы заставляют меня вспоминать о горных тропах.

Любознайкин. — Не потому ли, что трудности размышления напоминают тебе об опасных подвигах альпинистов?

Н. — Нет, я намекаю совсем не на это. Ты знаешь эти извилистые дороги, которые медленно поднимаются по склону горы и где все время кажется, что вновь и вновь проходишь по тем же мостам, тогда как па самом деле непрерывно идешь вверх. И мне иногда кажется, что я опять повторяю курс радио, настолько понятия, которые мы рассматриваем, если можно так выразиться, «параллельны» понятиям из радиотехники. Разве в последний раз мы не говорили об усилении высокой и промежуточной частоты и о преобразовании частоты?

Л. — Принимая твое сравнение, я пойду еще дальше, утверждая, что по мере подъема открывающийся пейзаж меняет свой вид, становится все шире. И когда изучаешь схемы различных каскадов телевизора, сталкиваешься с трудностями более высокого порядка, чем в радио, потому что частоты передаваемого сигнала, как и несущие частоты, гораздо выше.

Н. — Не желая изображать из себя пророка, я все же скажу, что, по всей вероятности, мы пойдем теперь по тем участкам пути, которые на дорожных щитах носят название «Детектирование» и «Усиление низкой частоты».

Л. — Конечно, мы начнем сегодня беседу с проблемы детектирования. В самом деле, после того как принятый антенной сигнал был в достаточной степени усилен по высокой и в ряде случаев промежуточной частоте, пора извлечь модуляцию, которую он содержит. Нельзя терять из виду того, что роль высокой частоты — вспомогательная, это средство транспорта… очень быстрого, но не больше. Как нагружают грузовик, с тем чтобы сразу по прибытии к месту назначения разгрузить его, так и в передатчике вводят видеочастоты в несущей ток высокой частоты. Наконец, приходит время извлечь его оттуда, и в этом заключается задача детектирования.

Н. — А затем выпрямленный сигнал, мне кажется, будет усилен по низкой частоте?

Л. — Было бы по меньшей мере неправильно называть «низкой частотой» видеосигнал, состоящий из полосы частот от нуля до нескольких миллионов герц. Поэтому будет правильнее говорить об усилителе видеочастоты, или видеоусилителе.

Н. — Ты совершенно прав. Но не будем забегать вперед и, если ты ничего не имеешь против, начнем с детектирования. Я полагаю, что в телевидении мы можем использовать те же способы детектирования, что и в радио, т. е. при помощи кристалла, диода или лампы с тремя электродами, наконец, применить схемы сеточного или анодного детектирования.

Л. — Все это можно использовать. Но чаще всего встречается диод, значительно реже — анодное детектирование. Диод часто заменяют полупроводниковым детектором, который благодаря небольшой емкости и незначительному сопротивлению годится для детектирования очень высоких частот, именно поэтому его используют в радиолокации на сантиметровых волнах.

Н. — А схема диодного детектора, употребляемого в телевидении, отличается от детектора радиовещательного приемника?

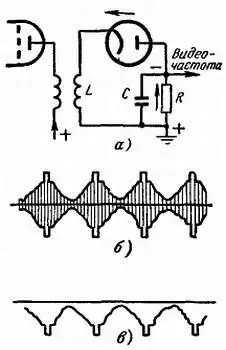

Л. — Нет, ничем. Смотри сам (рис. 86). Напряжение высокой (или промежуточной) частоты колебательного контура, который образует катушка Lс распределенной емкостью, приложено к диоду, включенному последовательно с цепью нагрузки RC. Ток в течение отрицательных полупериодов переменного тока не проходит, так как встречает запрещенное направление анод — катод, когда диод не проводит. Наоборот, ток за положительные полупериоды проходит в направлении стрелки.

Рис. 86. Детектирование положительной полярности.

а— принципиальная схема; б— сигнал высокой частоты; в— видеосигнал после детектирования.
