Переплет фонаря кабины на модель ВАС Lightning F.6

Кабина модели ВАС Lightning F.6, изготовленная с использованием «фотоэтчедов»

Деталировка сдвижной части фонаря модели FW 190А-5

Давайте разберемся, чем привлекательно использование «фотоэтчедов» применительно к самому популярному масштабу 1/72. Ввиду технологических особенностей полистирольного литья отдельные детали модели, будь они увеличены до размеров оригинала, оказались бы толще последнего в несколько раз. Примером могут служить хотя бы стабилизаторы бомб. Многие возразят - все это можно изготовить из тонкого полистирола. Хорошо, тогда попробуйте сделать из него прицел для Р-40 или ниши шасси с имитацией штампованных деталей для Р-38. А как изготовить разнообразные решетки, внутренние и внешние элементы переплета фонаря кабины? Как ни старайся - пластиковые «поделки» выглядят куда менее реалистично, чем детали из тонкого металла.

Приемы работы с «фотоэтчедом» просты, а необходимые материалы доступны. Сначала о клее. Подойдет «Момент», БФ-6 и «88», но лучше всего цианакрил. Правда, последний весьма токсичен и требует некоторых мер предосторожности. Отдельные детали можно спаять, например, самолетную стремянку. Отделять детали от рамки следует резаком или ножницами. Если деталь мелкая - наклейте с обратной стороны липкую ленту, и она никогда не потеряется. Перед склейкой не забывайте обезжирить стыкуемые поверхности! При работе важно не переборщить с количеством наносимого клея, чтобы после не пришлось удалять с пластмассы его излишки, а это довольно трудоемкая операция. Для фиксации деталей друг относительно друга можно пользоваться липкой лентой, пластилином или нитками. Не спешите, и обязательно дожидайтесь полного схватывания склеиваемых поверхностей.

Типовой «фотоэтчед» (на FW 190А-5)

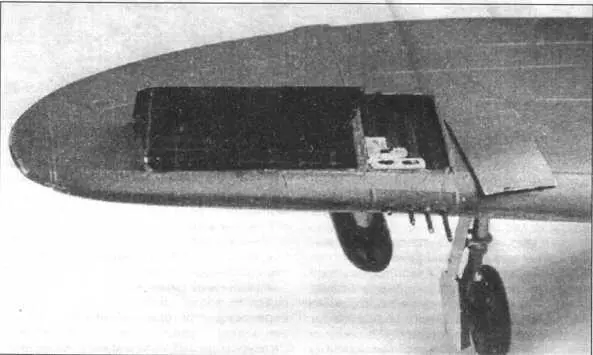

Крышки крыльевых люков и элементы конструкции патронного ящика на модели P-47D

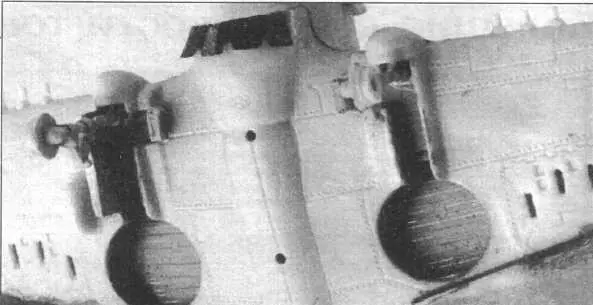

Ниша шасси и створки радиатора на модели Р-40К

Когда «фотоэтчед» сделан из нержавеющей стали, а детали необходимо придать кривизну, накалите ее в пламени газовой плиты и остудите на воздухе. После этого сталь значительно мягче и практически не пружинит. Остается аккуратно подогнать деталь по месту на деревянной болванке или прямо на модели. Если требуется вклеить решетку, выберите в пластике ступеньку необходимого размера и глубины. Здесь главное - работать очень осторожно и точно, не убирая лишнего. Ведь толщина металла всего 0,05 - 0,2 мм!

Перед покраской все металлические детали следует загрунтовать. Это позволит избежать облущивания краски. И конечно же, все образовавшиеся щели должны быть зашпатлеваны.

В конечном итоге объем использования «фотоэтчедов» на модели зависит лишь от творческой фантазии автора. Будут ли применены все детали из комплекта либо использованы несколько наборов различных фирм-изготовителей, ваша работа наверняка будет выглядеть лучше и эффектнее, чем традиционно собранная модель. Успешного моделирования!

Александр В. Котлобовский/ Киев

Фото из архива автора
