Примерно в это же время с целью повышения эффективности стрельбы по

бронетанковой технике немцы пытались использовать на Hs129B-2 пулеметы MG151/15 калибра 15 мм, в боекомплект которых входили бронебойные пули с вольфрамовым сердечником. Предполагалось, что установка на «хеншель» крупнокалиберных пулеметов обеспечит значительное повышение вероятности поражения танков противника в бою, по сравнению с результатом, получаемым крупнокалиберными пушками. Расчет строился на неплохих бронепробивных свойствах специальной 15-мм бронебойной пули (с дистанции 100 м при угле встречи с броней 0' она пробивала бронеплиту толщиной почти в 5 см). Однако, судя по имеющимся сведениям, это оружие успеха не имело.

В конце 1942 г. появилась штурмовая модификация пикирующего бомбардировщика Ju 87D-3, а в начале 43-го — Ju 87D-5. Эти якобы штурмовики имели довольно слабое наступательное вооружение (2 пулемета калибра 7,92 мм MG17 у D-3, и 2 пушки MG151 /20 у D -5). Действуя в качестве штурмовиков, «юнкерсы» чаще всего использовали деревянные контейнеры на 92 осколочные 2-кг авиабомбы типа SC2, которые были малоэффективными по защищенным целям. Иногда применялись авиабомбы и большего калибра: 500 кг и 250 кг.

Бронирование Ju-87D оставляло желать лучшего. Летчик защищался сзади бронеплитой толщиной 8 мм, с боков, снизу и спереди — 4-мм броней. Сиденье выполнялось из 4-мм брони, заголовник — из 10-мм брони. В пересчете на советскую броню АБ-1 указанные бронелисты были эквивалентны нашей броне толщиной 5,3 мм, 2,7 мм и 6,7 мм соответственно (далее эти значения будут указываться в скобках). Сзади мотора по бокам фюзеляжа устанавливалась две фигурные 5-мм бронеплиты (3,3 мм), частично защищающие летчика и маслобак.

Козырек фонаря кабины выполнялся из бронестекла толщиной 60 мм, что в пересчете на советское бронестекло было эквивалентно броне толщиной около 43 мм.

Hs 129B-2,8.(Pz)/Sch.G 1,1943 г.

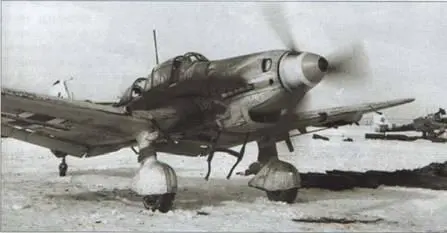

Пикирующий бомбардировщик J-87D-1 (вверку) и созданный на его основе «бронированный» штурмовик Ju87D-5 (внизу), вооруженный двумя 20-мм пушками MG151/20, стволы которых заметно выступают из передней кромки крыла. Сирены со стоек шасси уже сняты. На лобовом стекле установлена прозрачная броня

В полу кабины находилось небольших размеров окно для наблюдения вниз из кабины летчика, но которое, полностью закрывалось бомбой при подвеске ее под фюзеляжем.

Бронезащита воздушного стрелка была еще хуже и включала вертикальную бронеплиту толщиной 8 мм с 5-мм боковинками (5,3 мм и 3,3 мм, соответственно), бронированный 5-мм пол (3,3 мм) и выпуклый бронеколпак из двух 8-мм бронеплит (5,3 мм) и верхней 5-мм бронеплиты (3,3 мм), вмонтированных в потолок экранированной полутурели.

Водорадиаторы защищались сверху и снизу 4-мм бронелистами (2,7 мм), а спереди и сзади — бронестворками, такой же толщины. Маслорадиаторы прикрывались броней только снизу — вмонтированной в нижнюю крышку капота 4-мм бронеплитой (2,7 мм).

Водопроводы на всем пути от мотора к радиатору защищались спереди вертикальными 5-мм бронеплитами (3,3 мм), установленными в передней кромке центроплана, вертикальными 5-мм бронеплитами (3,3 мм), расположенными в центроплане в месте отъема крыла, и далее тремя 5-мм бронелистами (3,3 мм) под трубопроводом.

Центропланные бензобаки прикрывались от стрелкового огня и осколков зениткых снарядов 5-мм бронеплитами (3,3 мм), установленными впереди и с внешнебортовой стороны баков.

Общий вес брони на "Восемьдесят седьмом» составлял около 200 кг (по данным НИИ ВВС КА).

Анализ схемы бронирования «юнкерса» показывает, что попытка немецких конструкторов обеспечить как можно большую, по сравнению с другими самолетами люфтваффе, защищенность экипажа пикировщика-штурмовика в задней полусфере, успехом не увенчалась. Схема бронирования машины не соответствовала условиям воздушных боев того периода.

Вертикальная 8-мм бронеплита стрелка, так же как и 8-мм бронестенка летчика — не держали» 20-мм бронебойные снаряды к советской пушке ШВАК, не говоря уже о снарядах к пушке ВЯ-23 и бронебойных 12,7-мм пулях к пулемету УБ.

Бронирование экипажа с боков и снизу, не обеспечивало защиту, как от осколков зенитных снарядов, так и крупнокалиберных пуль. Мотор совершенно не был защищен броней.

Броня Ju87D обеспечивала защиту экипажа и прикрываемых броней жизненно важных систем самолета только от пуль обычного калибра.

В начале 1943 г. в испытательный центр в Рехлине поступили три Ju 87D-3, главной особенностью которых являлась установка под крылом двух 37-мм пушек ВК 3.7 с боекомплектом по 12 снарядов. Крыльевые пулеметы и бомбовое вооружение отсутствовали. Бронирование самолета было ослаблено. В отличие от стандартного Ju 87D-3 на противотанковом «юнкерсе» отсутствовало бронирование стрелка, центропланных бензобаков и водорадиатора. Зато толщина задней бронеспинки летчика была увеличена до 20 мм. В остальном бронирование машины осталось без изменений. Штурмовик получил обозначение Ju 87G-I.

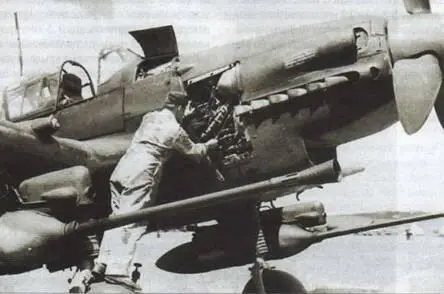

Обслуживание самолета Ju 87G-1.0 том, что это вариант G-1, свидетельствуют обтекатели снятых за ненадобностью крыльевых пулеметов

На испытаниях Ju 87G-1 показал себя медлительным и очень неповоротливым, что делало машину идеальной мишенью для истребителей. Максимальная скорость самолета снизилась на 30–40 км/ч. Ju 87G-1 уже не пикировал (хотя на проходивших испытания опытных машинах имелись тормозные щитки), атака целей производилась с планирования под углами не более 10–12'. Кроме этого, по показаниям пленных немецких летчиков ввод в планирование был затруднительным. Затруднительным было и прицеливание вследствие плохой путевой устойчивости самолета, обусловленной аэродинамическим влиянием пушечных установок, большими разнесенными массами (вес одной пушки с лафетом без магазина и снарядов составлял 473 кг).

Пушки ВК 3.7 имели довольно невысокую скорострельность и низкую надежность автоматики. По немецким данным пушка имела скорострельность до 70 выстрелов в минуту. Однако по данным НИИ ВВС КА вследствие недоведенности автоматики пушки ее боевая скорострельность ограничивалась в среднем одним выстрелом в две секунды. Низкая же практическая скорострельность самих пушек приводила к весьма ограниченному числу выстрелов (не более двух) в одной атаке.
