Стоит отметить, что с 1943 г. М-30 тоже стала дуплексом — на ее лафет наложили ствольную группу 152-мм гаубицы М-10 с дульным тормозом. Лафет же у Ф-25 был уже на пределе своих прочностных характеристик, и создать на его базе более мощную систему было крайне проблематично. А именно это направление с 1939 г. стало приоритетным для АУ, реорганизованного в 1940 г. в Главное артиллерийское управление (ГАУ). Когда на вооружение приняли и ввели в штат дивизии четырехтонные 152-мм гаубицы М-10, то неприятностей в области тяги с более легкой на полторы тонны М-30 вроде и не предвиделось. Меньшая масса Ф-25 в глазах ответственных лиц не являлась уже достоинством. Зато вполне реальный вариант наложения на лафет М-30 иных более мощных ствольных групп в будущем мог быть зачтен в плюс. Как было сказано, такая возможность оказалась востребованной на практике, хотя пока точно не известно, принимались ли в расчет подобные соображения при выборе М-30 или нет.

В конечном итоге, все вышеизложенное — точка зрения автора и никоим образом не претендует на окончательную истину. Однако в случае хотя бы некоторого приближения к ней появляется возможность объяснить произошедшее рациональным образом с учетом субъективного (а кое-где и иррационального) видения ГАУ объективной обстановки того времени.

Так или иначе, Ф.Ф. Петров как главный конструктор одержал первую и весьма важную в своей деятельности победу, которая стала опорой для его дальнейших успехов. Это было одним из самых позитивных обстоятельств этой запутанной истории, окончившейся принятием М-30 на вооружение РККА и запуском ее в валовое производство.

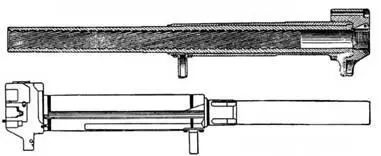

Ствол с кожухом гаубицы М-30 первых выпусков.

Ствол гаубицы М-30.

Люлька гаубицы М-30.

Люлька (без ствола) с верхним и нижним станками.

Боевой ход, рессора и механизм выключения рессоры.

Сначала кратко приведем общее устройство гаубицы. Конструктивно она состояла из следующих элементов:

— ствола со свободной трубой, кожухом, накрывающим трубу примерно до середины, и навинтным казенником;

— поршневого затвора, открывавшегося вправо. Закрывание и открывание затвора производилось поворотом рукоятки. В затворе монтировались ударный механизм с линейно движущимся ударником, винтовой боевой пружиной и поворотным курком, для взведения и спуска ударника курок оттягивался спусковым шнуром. Выбрасывание стреляной гильзы из каморы производилось при открывании затвором выбрасывателем в виде коленчатого рычага. Имелся предохранительный механизм, предотвращавший преждевременное отпирание затвора при затяжных выстрелах;

— лафета, включавшего люльку, противооткатные устройства, верхний станок, механизмы наводки, уравновешивающий механизм, нижний станок с раздвижными коробчатыми станинами, боевым ходом и подрессориванием, прицельные приспособления и щитовое прикрытие.

Люлька обойменного типа укладывалась цапфами в гнездах верхнего станка.

Противооткатные устройства включали гидравлический тормоз отката (под стволом) и гидропневматический накатник (над стволом).

Верхний станок штырем вставлялся в гнездо нижнего станка. Амортизатор штыря с пружинами обеспечивал вывешенное положение верхнего станка относительно нижнего и облегчал его вращение. С левой стороны верхнего станка монтировался винтовой поворотный механизм, с правой — секторный подъемный механизм.

Боевой ход — с двумя колесами, колодочными тормозами, отключаемой поперечной пластинчатой рессорой. Выключение и включение подрессоривания производилось автоматически при раздвигании и сдвигании станин.

Прицельные приспособления включали прицел, независимый от орудия (с двумя стрелками) и панораму типа Герца.

Хотя официально буксируемая 122-мм гаубица обр. 1938 г. не имела модификаций, конструктивно орудия разных лет выпуска несколько различались между собой.

В техническом описании системы, приведенном в руководстве службы 1948 г., постоянно упоминаются различия в устройстве между гаубицами первых и последних выпусков, но без конкретизации по серийным номерам или времени изготовления. Эти изменения конструкции практически в любой части орудия (ствол, люлька, верхний станок, лафет) не носили кардинального характера и были обусловлены в основном переходом к более технологичным процессам валового производства. Так ряд деталей, вначале выполнявшихся цельнокованными, стали сварными. К их числу относятся кожух трубы ствола, рукоятка затвора и др. Как правило, их степень взаимозаменяемости была близка к 100 %-ной. Приблизительно с 1945 г. клепаные станины заменили сварными, причем этот факт даже не находит полноценного описания в руководстве службы издания 1948 г. Наличие новой конструкции станин упоминается лишь мельком в свете иного расположения правил по сравнению с их клепаным вариантом. Во всяком случае, выставленная в нижегородском мемориале на пл. Жукова гаубица М-30 с заводским номером 15616, выпущенная не раньше 1944-го и не позже 1945 г., имеет сварные станины.

В руководстве 1944 г. для гаубиц «последнего изготовления» указывалось наличие на верхнем станке лафета катка, катящегося при повороте верхнего станка по поверхности нижнего станка — для облегчения и увеличения точности наводки.

К относительно значимым нововведениям следует отнести модификацию казенника гаубицы: у орудий последних выпусков он стал более габаритным и прочным, при этом были упразднены механизм облегчения заряжания и стопор походного положения курка. Изменили также устройство масленок для катков люльки и уплотнительных сальников тормоза отката и гидропневматического накатника. Здесь степень совместимости деталей была хоть и высокой, но не полной.

Верхний станок с механизмами наводки

Разрез затвора гаубицы М-30.
