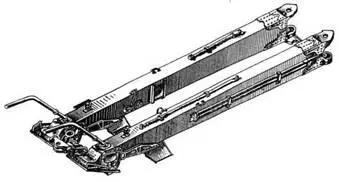

Нижний станок.

Затвор в закрытом положении.

Сварные станины гаубицы М-30 поздних выпусков в транспортном положении.

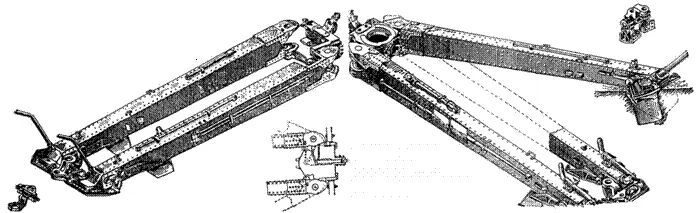

Клепаные станины гаубицы М-30 первых выпусков в транспортном и боевом положениях.

Приблизительно с середины 1943 г. у выпускаемых гаубиц на несколько десятков килограмм утяжеляется лафет. Это было вызвано запуском в валовое производство «младшей сестры» М-30 — 152-мм гаубицы обр. 1943 г. (Д-1). Ввиду возросшей отдачи от шестидюймовой ствольной группы (к тому же более чем вдвое массивной по сравнению с аналогичной частью калибра 122 мм), возникла необходимость в упрочнении отдельных деталей лафета. Из-за экономической нецелесообразности одновременного выпуска его «стандартного» и «усиленного» вариантов приняли унифицированную конструкцию для обеих систем.

Отдельно стоит обратить внимание на существенное изменение конструкции независимого от орудия прицела со стрелками (то есть при работе маховиком механизма вертикальной наводки оптическая ось панорамы не меняет своего положения, изменяется лишь положение орудийной стрелки). Гаубицы первых выпусков комплектовались прицелом с независимой линией прицеливания, когда при установке на нем угла прицеливания и угла места цели оптическая ось панорамы оставалась фиксированной, а изменялось лишь положение прицельной стрелки. Впоследствии орудия стали оснащать прицелами с полузависимой линией прицеливания. У этого варианта при установке угла прицеливания оптическая ось панорамы также была фиксирована, но при установке угла места цели она смещалась вместе со всем прицелом.

Визуально отличить прицелы этих двух типов можно по наличию или отсутствию барабана механизма угла места цели рядом с большим дистанционным барабаном. У прицела с независимой линией прицеливания этот механизм и, как следствие, его барабан присутствуют. У прицела с полунезависимой линией прицеливания их нет.

Усовершенствования коснулись также и оптической части панорамы: у гаубиц ранних серий наводчик видел в фокальной плоскости зрительной трубы-перископа только простое перекрестие, позже для удобства стрельбы по движущимся объектам перекрестие заменили на ряд угольников вдоль горизонта орудия. Цена деления шкал установки угла возвышения и угла доворота составляла две тысячных, такова же была допустимая погрешность при выверке прицела. Это считалось достаточным на момент принятия орудия на вооружение.

Однако боевой опыт показал, что для стрельбы по малоразмерным или подвижным целям такая ошибка наводки уже недопустима. Например, если угол между линией визирования удаленной на 500 м цели и осью канала ствола орудия составляет две тысячные, то точка центра эллипса рассеивания снарядов сместится на целый метр относительно точки прицеливания. Как результат — вероятность попадания по цели типа «танк» или «амбразура ДОТ» снизится в разы по сравнению со случаем, когда линия визирования цели и ось канала ствола строго параллельны. У послевоенных систем, например 122-мм гаубицы Д-30, панорамные прицелы были сконструированы так, что углы задавались уже с точностью до 0,5 тысячных. Для подтягивания к ним характеристик старых орудий разработали орудийный корректор «КОР», который устанавливался на правой цапфе люльки. Он выпускался с двумя разновидностями установочных кронштейнов. Одна из них предназначалась для 152-мм гаубицы- пушки обр. 1937 г. (МЛ-20) и 122-мм пушки обр. 1931/37 гг. (А-19), другая — для М-30 и 152-мм гаубицы обр. 1943 г. (Д-1).

Прицел с независимой линией прицеливания, с панорамой.

Прицел с полунезависимой линией прицеливания, без панорамы.

Гаубица М-30 раннего выпуска, оснащенная прицелом с независимой линией прицеливания (барабан механизма угла места отсутствует) и клепаными станинами Панорама снята.

Гаубица М-30 позднего выпуска, оснащенная прицелом с полунезависимой линией прицеливания и сварными станинами.

Наводчик у прицела с полунезависимой линией прицеливания.

Установка стоп-сигналов на гаубице М-30 в послевоенные годы.

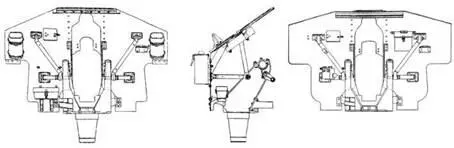

Крепление щита гаубицы М-30 на верхнем станке. Справа — щит М-30 поздних выпусков.

От 122-мм гаубиц-«модернизантов» эпохи Первой мировой войны М-30 унаследовала все 462-е семейство снарядов и возможность ведения огня старыми 122-мм гранатами (фугасными снарядами) и шрапнелями 460-го семейства. Первые были разработаны, приняты на вооружение и поставлены на поток в начале 1930-х гг. Официально они именовались гранатами или снарядами «дальнобойной формы», так как за счет улучшенных аэродинамических свойств при той же начальной скорости, угле бросания и близкой массе они летели значительно дальше по сравнению со старыми боеприпасами. Это существенным образом расширяло возможности 122-мм гаубиц по поражению целей в ближнем тылу противника при их нахождении вблизи линии фронта. Другим позитивным фактором стала возможность значительного удаления от передовой при обстреле, к примеру, укреплений первой линии вражеской обороны. Это затрудняло противнику определение местонахождения орудий и организацию по ним контрбатарейного огня. После введения новых дальнобойных снарядов старые гранаты и шрапнели 460-го семейства периода Гражданской войны и последующего десятилетия сохранялись на складах в качестве запаса на случай, «если все будет совсем плохо».
