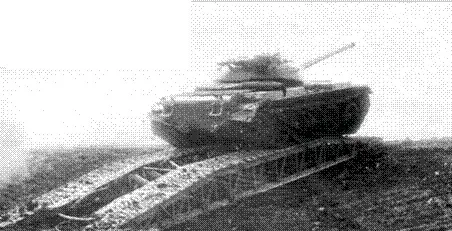

Движение тяжелого танка ИС-3 по установленному мосту.

Сход танка ИС-3 с колей установленного моста. В отчете по полигонным испытаниям были продемонстрированы и происшедшие в ходе испытаний аварийные ситуации, вскрыты их причины и указаны пути их решения.

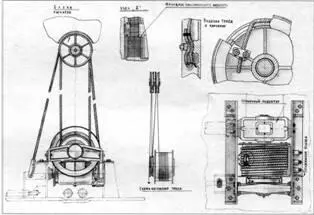

Конструкция лебедки подъема и опускания рычагов с мостом на опытном образце МТУ (К-67).

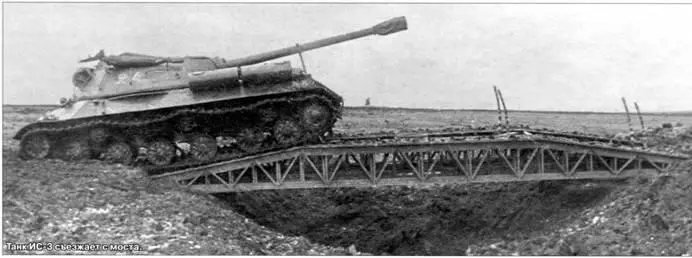

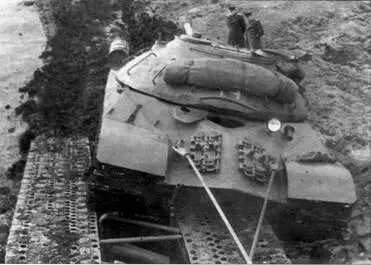

Танк ИС-3 съезжает с моста

Отмечалось, что мостоукладчик МТУ (К-67) по своим динамическим качествам не отличался от среднего танка Т-54. Но его проходимость, обусловленная габаритами, была несколько хуже при движении по лесным дорогам и пересеченной местности.

Радиостанция 10-РТ-267 в ходе испытаний обеспечивал а уверенную двухстороннюю радиосвязь на оговоренных расстояниях — как с мостом, так и без него. Не было нареканий и к работе ТПУ-47.

При испытаниях вооружения МТУ (К-67) выяснилось, что кучность стрельбы из пулемета ДШК на турели моста оказалась несколько хуже кучности стрельбы при установке пулемета на турели крыши корпуса. Стопор пулемета по-походному не обеспечивал надежного крепления ДШК на турели моста при движении мостоукладчика.

Система вентиляции при стрельбе из курсового пулемета при закрытых люках не обеспечивала эффективной очистки отделения механика-водителя от пороховых газов.

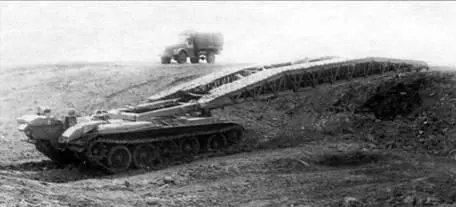

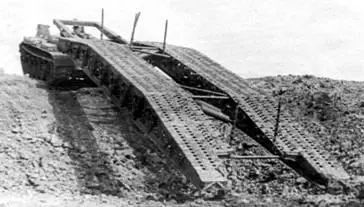

Мостоукладчик МТУ (К-67) с полностью выдвинутым мостом (вверху) и во время его установки на вертикальную преграду (внизу). Пропуск техники по мосту мог осуществляться как с поднятыми, так и с опущенными направляющими вехами.

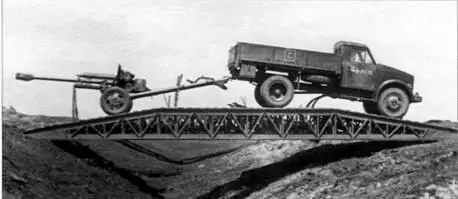

Проезд по мосту автомобиля ГАЗ-51 с 76-мм пушкой ЗИС-З на прицепе.

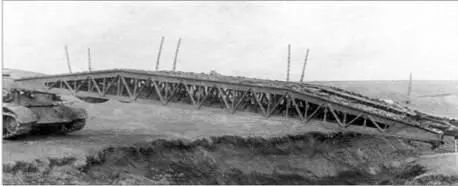

Установка моста на преграду с принижением противоположного берега на 2,5 м.

Изъятие моста из грунта после использования.

Кроме устранения выше перечисленных недостатков, комиссия рекомендовала:

— установить регулируемую фару освещения для обеспечения работы мостоукладчика в ночных условиях;

— устранить возможность повреждения креплений аппарелей на мосту при пропуске техники;

— облегчить установку и снятие с машины аппарелей и повысить надежность их крепления;

— проработать конструкцию подвесного сидения стрелка на турели моста;

— повысить жесткость установочных элементов турели на мосту;

— рассмотреть вопрос о возможности улучшения обзорности механику-водителю;

— проработать конструкцию блокировки приводов управления мостом, исключающую возможность утыкания моста в задние опоры при снятии его с препятствия с закрытыми люками механика-водителя;

— предусмотреть крепление передних подкрылков в откинутом положении, удобном для натяжения гусениц;

— увеличить количество фиксированных положений сидения механика-водителя по высоте;

— изучить вопрос о возможности заправки и замера топлива в передних топливных баках без снятия моста;

— исключить из комплекта мостоукладчика смотровые приборы «ТР».

В заключении комиссии отмечалось:

«1. Предъявленные на полигонные испытания два опытных образца мостоукладчика МТУ (К-67), изготовленные заводом № 75 Министерства Транспортного и Тяжелого машиностроения Союза ССР по чертежам Особого Конструкторского бюро Инженерных Войск, по своим основным параметрам соответствуют тактико-техническим требованиям, обеспечивая быструю установку моста на препятствия шириной до 10 м и надежный пропуск по мосту всех видов гусеничных машин и автомобилей.

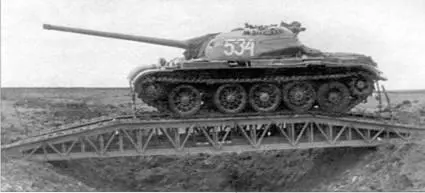

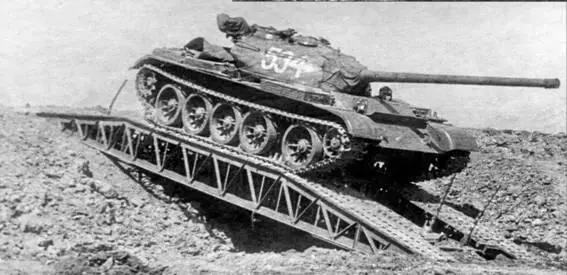

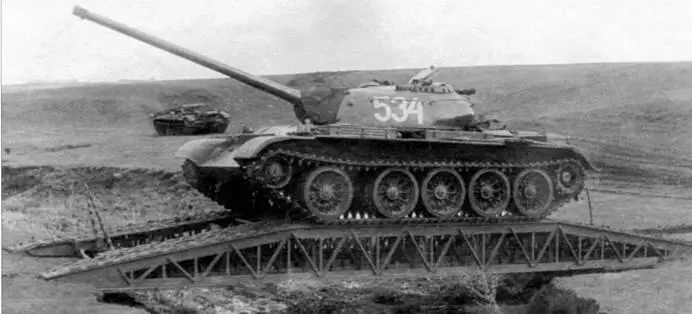

Проход танка Т-54 по установленному мосту МТУ в ходе полигонных испытаний. 1953 г.

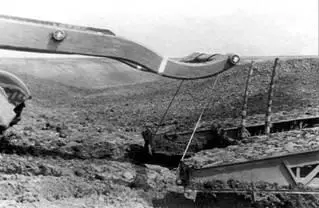

Рычаги механизма монтажа мостоукладчика МТУ.

Размеры мостоукладчика, м:

— длина с мостом 12,08

— длина без моста 9,52

— ширина с мостом 3,26

— высота с мостом и зенитным пулеметом на мосту 3,255

— высота с мостом без зенитного пулемета 2,785

Вес мостоукладчика, т:

— с мостом 35,7

— без моста 31,17

Мост (мостовая ферма):

Тип моста й, балочный, двухколейный, с нежестким соединением колей между собой

Настил проезжей части: — для гусеничных и колесных машин шашки, уложенные в ячейки и металлический лист с отбуртованными краями отверстий

Соединение колей Четырьмя упругими и восьмью жесткими связями

Вес моста, т 4,53

Основной материал, используемый для изготовления моста Сталь

Грузоподъемность, т 52 (расчетная)

Габариты моста, м:

— длина моста 11,98

— ширина моста 3,2

— высота моста 0,855

— расстояние между колеями 1,02

— ширина одной колеи моста 1,09

Угол въезда на мост (съезда с моста) 9,4°

Допустимый относительный перекос колей в вертикальной плоскости, м 0,35

Время установки моста на препятствие, мин 2-3

Время установки моста на препятствие ночью, мин 4-6

Время установки моста на препятствие с превышением берегов (на вертикальную стенку), мин 5-10

Время установки моста на препятствие с превышением берегов (на вертикальную стенку) ночью, мин 10-15

Время установки моста на препятствие с установкой аппарелей, мин 11-12
