По ходовой части:

– грунтозацепы траков не обеспечивали достаточной устойчивости машины от бокового скольжения и на поворотах, при движении с боковым креном она шла юзом;

– нарушение связи между втулками шарниров траков гусеницы из-за сжатия резиновых колец, в результате гусеница с РМШ начинала работать как обычная гусеница с ОМШ;

– самоотворачивание гаек пальцев траков с РМШ;

– наличие остаточной деформации резиновых колец шарнира, затрудняющей свободную разборку и сборку гусеницы в процессе эксплуатации;

– быстрое истирание задней опоры механизма натяжения гусеницы из-за задевания его гусеницей (после 20-30 км пробега стенка опоры истиралась на 1/3-1/2 своей толщины);

– недостаточная прочность обода опорных катков, которая приводила к их поломкам и образованию в них трещин как по окружности, так и в радиальном направлении. После пробега в объеме 900 км вышло из строя 14 ободов катков. Наибольшее количество поломавшихся ободов работали по внутренней стороне беговой дорожки гусеницы;

– истирание крышек балансиров внутренними ободами опорных катков;

– войлочные сальники опорных катков не обеспечивали достаточного уплотнения от проникновения грязи и воды к их подшипникам;

– излом разрезной трубы балансира второй левой подвески;

– значительный износ упорных буртов балансиров опорных катков, за исключением третьего правого и второго – четвертого левых балансиров.

Отмечалось также, что быстросъемное соединение кривошипа направляющего колеса с корпусом не обеспечивало его свободного демонтажа в случае изгиба оси кривошипа при ударе о препятствие.

Литые траки с РМШ гусеницы танка ИС-7 выпуска 1946 г.

Схема работы внутренних ободов опорных катков танка ИС-7 при движении по профилированному булыжному шоссе.

В целом, по принципу работы гусеница с РМШ показала себя вполне работоспособной. Однако по результатам испытаний требовалось выполнить доводочные работы по увеличению механической прочности отдельных элементов и, в первую очередь, соединения резиновых колец с металлическими втулками, а также стопорения гаек пальцев траков.

Совместно с НИИ МРП и заводом РТИ (г. Ленинград) филиал Опытного завода N9100 осуществил подбор рецептуры резины и разработал технологию производства обрезиненных втулок. Окончательную отработку технологии изготовления РМШ с определением его основных параметров филиал Опытного завода в 1947 г. провел на специально спроектированных для этих целей стендах.

Помимо гусениц с литыми траками и РМШ, в ходовой части танка ИС-7 выпуска 1946 г. впервые в отечественном танкостроении были применены индивидуальная двухвальная торсионная подвеска, выполненная по схеме «торсион в трубе», и опорные катки большого диаметра с внутренней амортизацией, работавшие при больших нагрузках.

Кроме того, спроектировали ряд вариантов подвесок, опытные образцы которых прошли лабораторно-ходовые испытания как на серийных танках, так и на первом опытном образце. В результате был создан рычажно-поршневой амортизатор двухстороннего действия, размещавшийся в пустующем объеме балансира, обеспечивавший, по расчетным данным, хорошую степень гашения угловых колебаний корпуса. Опытный образец такого амортизатора на ЛКЗ изготовили к концу 1946 г. После проведения стендовых испытаний и отработки конструкции его предполагалось устанавливать на последующих опытных образцах танка ИС-7 в 1947 г.

Необходимо отметить, что в 1946 г. для танка ИС-7 в лаборатории танкового электро-радиооборудования филиала Опытного завода №100 на основе серийной радиостанции 10РК без увеличения ее габаритов разработали дуплексную коротковолновую радиостанцию, обеспечивавшую переговоры как по обычному телефону, без переключения с приема на передачу и обратно. Действующие макеты дуплексной радиостанции прошли лабораторные и полевые испытания.

Обширные материалы, полученные в ходе проектировании, изготовления и ходовых испытаний первых двух опытных образцов танка ИС-7 выпуска 1946 г. (а также при обстреле двух комплектов корпусов и башен.

– Прим. авт.), активно использовали при совершенствовании конструкции танка, к изготовлению новых опытных образцов которого приступили уже в конце 1947 г.

Продолжение следует

Фото Ф. Смирнова.

Фото А. Китаева.

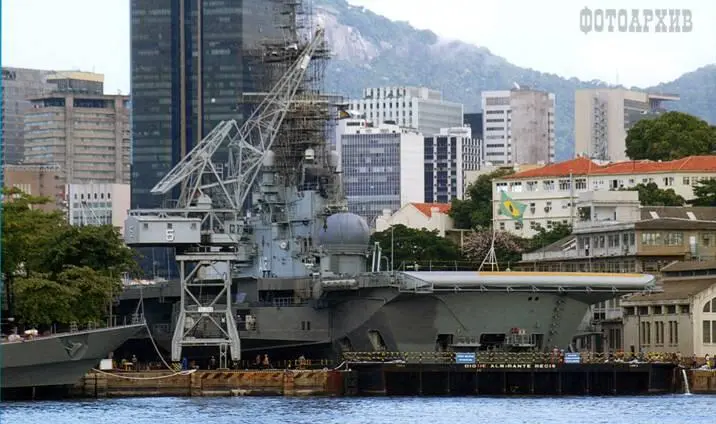

Авианосец А12 Sao Paulo ВМС Бразилии.
