Фюзеляж смешанной конструкции: в носовой части – цельнометаллический, а начиная от кабины пилота – деревянный полумонокок. Обшивка этой части фюзеляжа образована выклеенной на специальной форме скорлупой из шпона с последующим одеванием на силовой каркас.

Двигатель М-5 мощностью 400 л.с. на самолетах И-2 и И-2бис был тщательно закапотирован. Имелось как минимум по два различных варианта капота: для И-2 и для И-2бис. Основным «украшением» центральной верхней части капота является скошенная навстречу набегающему потоку труба-воздухозаборник – именно через нее поступал воздух к двум карбюраторам «Зенит». Перед воздухозаборником карбюраторов, в развале блока цилиндров размещен расширительный бачок системы охлаждения двигателя. Основным элементом системы охлаждения является пластинчатый радиатор охлаждения системы «Ламблен». Радиатор для получения максимального охлаждения мог отклоняться вниз до 70°. Управление осуществлялось из' кабины пилота.

Часть самолетов И-2 имели неподвижные сотовые радиаторы, вплотную примыкающие к фюзеляжу.

Шасси весьма распространенной пирамидальной схемы, из стальных, профилированных труб. Амортизация – стандартные резиновые шнуры, диаметром 16 мм. Узлы крепления стоек шасси к самолету выполнены в виде шаровых опор.

Вооружение состояло из двух синхронных пулеметов «Виккерс» или ПВ-1, с запасом по 500 патронов на пулемет. На большинстве самолетов И-2 пулеметы значительно выступали из фюзеляжа, поэтому стрельба велась поверх капота двигателя. На самолетах И-2бис пулеметы частично упрятаны внутрь фюзеляжа.

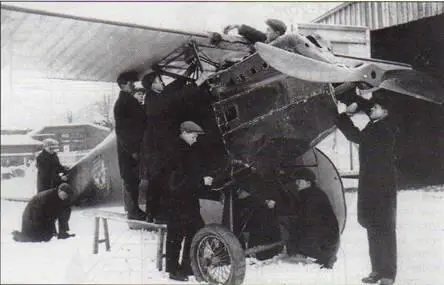

И-2бис из число «орденоносцев» на пенсии. Советские школьники 1930-х годов с нескрываемым удовольствием приобщаются к авиационной технике

* По другим данным 1149 кг.

** По другим данным 23,94 м²

Вверху: И-2бис

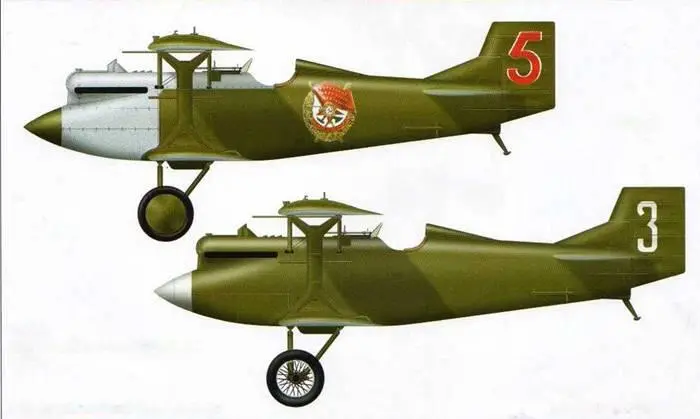

Внизу: И-2бис Борисоглебская школа летчиков 1931 г.

Рисунки Андрея Юргенсона

В ноябре 2012 года на авиационном салоне «Airshow China-2012» впервые официально под своими наименованиями были представлены два новых боевых вертолета китайских ВВС: ударный Z-10 так называемого «среднего класса» и легкий разведчик Z-19 При этом сообщалось, что вертолет Z-10 в массовых количествах поступает в войска и им оснащается уже третья вертолетная бригада частей НОАК. Кстати, незадолго до этого вертолет уже попадал на новостные строчки информационных агентств мира: летом 2012 года появились сообщения о наложении крупного штрафа в 70 млн. долл. на американскую компанию United Technologies Corp (UTC) за нелегальную поставку ее канадским филиалом «Пратт-Уитни» двигателей для китайских боевых вертолетов Z-10.

Информация об одном из секретных проектов китайской авиапромышленности всегда носила неполный и отрывистый характер, что не в последнюю очередь связанно с проблемой обхода санкций на поставку военных технологий в Китай после событий на площади Тяньаминь в 1989 году. Фактически данные о Z-10 носят характер частично управляемых, а иногда и случайных «утечек» информации…

Отсутствие полноценного боевого вертолета в составе ВВС НАОК являлось довольно заметным пробелом на фоне динамичного перевооружения китайских вооруженных сил. Приобретение вертолетов «Газель», вооруженных ПТУР, и создание вооруженной версии вертолетов «Харбин» Z-9 являются фактически только временным решением вопроса авиационной поддержки сухопутных войск на поле боя. Особенно этот недостаток становится заметным после прекращения производства для ВВС НОАК штурмовиков А-5, не получивших на данный момент адекватной замены.

Продувка модели Z-10 в аэродинамической трубе

Первоначально проблему оснащения ВВС НОАК боевым вертолетом китайское руководство планировало решить поставками российских Ми-24. Тем более, что специалисты имели возможность ознакомится с «живым» образцом, полученным от одной из «дружественных» стран. Однако программы создания в конце 1980-х – начале 1990-х годов в ряде стран нового поколения боевых машин типа американского RH-66 «Каманч», германо-французского «Тигра» и итальянской «Мангусты», привели к решению переориентироваться на западный опыт и следованию общим модным тенденциям в вертолетостроении и боевой авиации.

Подробности начала работ (в период около 1994 г.) доподлинно не известны. Наиболее вероятным представляется разработка Китайским вертолетостроительным институтом параллельно двух программ: одна была направлена на попытку выбрать и приобрести зарубежный образец боевого вертолета (закончившаяся по разным причинам неудачно), вторая – на разработку своей собственной конструкции.

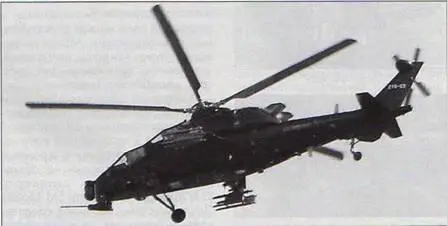

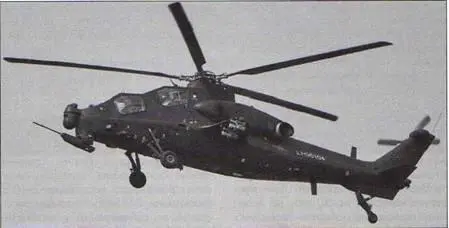

Опытный Z-10 с двигателями РТ6С-67С во время испытаний

Практически сразу вертолет получил обозначение Z-10 – «Жишенджи-10» (Вертолет-10). Хотя работу возглавлял вертолетостроительный институт, в качестве головной по проектированию и последующему серийному производству была определена Чендунская компания.

Так как своего опыта разработки боевых винтокрылых аппаратов в Китае не имелось, требовалось обратиться к зарубежному. В связи с тем, что поставка военных технологий запрещена из-за наложенных западом санкций, китайцы первоначально воспользовались прикрытием фиктивной «гражданской» программы вертолета Z-10, хотя и признавалась возможность создания его «вооруженной» версии WZ-10. Его проект в 2002 представлялся как очень похожий на Агуста-Вестленд AW139. На удивление, успех, несмотря на эмбарго, оказался полный. Хотя реально оборудование не покупалось, удалось привлечь западные компании для помощи в разработке силовой установки, трасмиссии и фюзеляжа.
