– машина разминирования Т11 представляла собой танк М4А4 с установленными на крыше корпуса в передней части шестью минометами с надкалиберными фугасными снарядами (минами) для взрывного траления минного поля. Башня с основным вооружением при этом сохранялась. Машина осталась экспериментальной;

– в машине разминирования Т12 после сня

тия башни в боевом отделении танка М4ЕЗ удалось установить 23 дульнозарядных миномета типа «Спигот Мортар», стреляющих надкалиберными фугасными минами. Мины снабжались ударными взрывателями с длинным головным стержнем, обеспечивавшим подрыв над грунтом. Взрыв одной 52-килограммовой мины якобы «расчищал» площадь около 18,5 м² . Минометы были установлены под разными углами наведения так, чтобы залпом накрыть определенную площадь впереди и по бокам машины. Т12, изготовленная «Йорк Сэйф энд Локк» и испытанная на Абердинском полигоне в 1944 г., заслужила положительный отзыв. Из трех опытных машин одну снабдили креплением для установки дополнительных бронелистов. Работы были остановлены, поскольку монтаж на танк (или на прицеп к танку) пусковых установок ракет вместо минометов выглядел проще, хотя и этот проект остановили в августе 1945 г.;

– катковый трал Т13 был выполнен по типу британского «Сентипед» и предназначался для проделывания проходов в минных полях с противопехотными минами. На длинной продольной балке шарнирно подвешивались два ряда сравнительно легких катков. Эта конструкция крепилась к легкобронированной машине на шасси гусеничного транспортера М29 «Визель» (отличавшегося небольшим удельным давлением на грунт). Трал, изготовленный «Ливенворс Стил Компании» и испытанный на Абердинском полигоне в апреле 1945 г., весил вместе с машиной всего около 3 т. Но его узкое назначение заставило приостановить проект;

– самоходный трал Т14 основывался на той же идее, что и германские опытные «экипажные» самоходные тралы, но на гусеничном шасси. Танк М4со снятой башней, значительно усиленным бронированием днища (за счет приваренного литого поддона), упрочненными траками гусениц шириной 419 мм, укрепленной подвеской и новыми ведущими колесами должен был вызвать подрыв мин, просто наезжая на них. Машина осталась экспериментальной, но это не означало прекращения работ в данном направлении;

Машина разминирования Т12 с 23 минометами типа «Спигот Мортар». Видны надкалиберные фугасные мины.

В 1945 г. на «машине противоминной защиты» Т15Е1 испытали специальные траки, предложенные Э.Р. Вильямсом. Рисунок из патента США № 2,442,390, полученного Вильямсом в 1948 г.

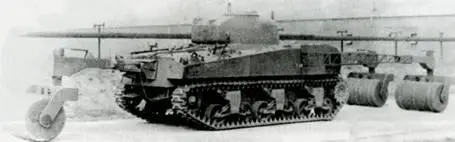

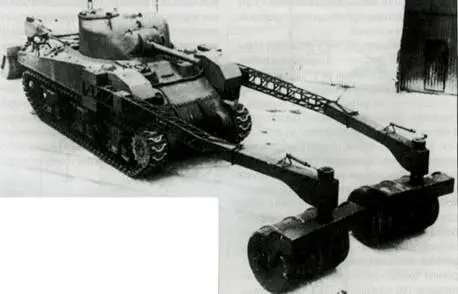

Самоходный индукционный миноискатель «Лулу» на базе среднего танка М4 «Шерман». Барабаны миноискателя установлены в рабочее положение.

– «машины противоминной защиты» Т15, Т15Е1 и Т15Е2, изготовленные фирмой «Крайслер», стали продолжением опытного Т14. Три танка М4 модифицировали путем снятия башен (на месте башни имелся бронекоупол для командира машины), установки дополнительного бронирования днища и бортов, упрочненных траков

гусениц, усиления элементов подвески броневыми надставками. Три машины отличались в деталях, но имели одинаковую конструкцию и внешность. Для машины Т15Е1, например, опорные катки изготавливали из броневой стали, причем каждый второй каток имел специальные проточки для перенаправления газообразных продуктов взрыва в сторону от машины. Испытывали и Т15 с навесным катковым тралом Т1Е4. Работы над машинами серии Т15 начались в сентябре 1944 г., но с окончанием войны проект остановили. Специальные траки с высокими гребнями-шипами, испытанные на «машине противоминной защиты» Т15Е1, предложил в 1944 г. Э.Р Вильямс – автор схемы «ударного» трала Т8.

Британские опытные разработки противоминных тралов для танков М4 «Шерман», кроме упомянутых ранее, включали:

– катковый трал «Поркупайн» («дикобраз») – пара шипованных катков, подвешенных перед танком на стреле, крепившейся на передней части корпуса;

– «Лулу» и «Банту», хотя и выглядели как «тральщики», на самом деле представляли собой самоходные индукционные миноискатели. В основе лежала польская разработка миноискателя, начатая накануне войны и продолженная польскими инженерами уже в Великобритании. Самоходный миноискатель на бронированном шасси должен был решить проблему защищенности саперов. Оборудование включало три деревянных катка, подвешенных на подъемных балках (два впереди и один позади машины). Каждый каток содержал индукционную катушку, сигнал от которой высвечивался на индикаторе внутри машины, как только каток проходил над металлическим предметом. Трал, смонтированный на танке М4 «Шерман», известен под названием «Лулу», на бронеавтомобиле Мб «Стэгхаунд» – под названием «Банту». Оба варианта остались опытными;

– ножевые тралы «Джеффрис», «Буллсхорн» (аналогичны упомянутым ранее тралам для танка «Черчилль»), Трал, обозначаемый MDI, представлял собой упрощенный тип «Джеффрис» – ножи установили на пластине, приваренной к лобовому листу корпуса танка М4А4.

Вернувшись к взрывному способу траления, можно вспомнить, что еще в 1942 г. в США экспериментировали с установкой в передней части легкого танка М3 «Стюарт» рамы с подрывным зарядом Т2, но установка оказалась слишком громоздкой и не получила развития.

В 5-м учебном инженерном центре в Северной Африке по предложению капитана Х.Г. Ройтера построили «взрывной» трал. На шасси среднего танка М3 в передней части монтировалась рама с двуплечим качающимся рычагом- направляющей длиной около 7,6 м. На один конец рычага, нависавший над средней частью корпуса, подвешивался подрывной заряд, рычаг поворачивался вперед, направляя заряд, пока тот не взрывался далеко впереди корпуса и на высоте примерно 1,8 м над грунтом, воздействием ударной волны вызывая срабатывание взрывателей противотанковых мин. Процедура повторялась. На испытаниях такое взрывное траление давало сплошную полосу разминирования шириной более 6 м.

После доработки идеи Ройтера в инженерном центре Армии США в Форт-Бельвуар появилась машина разминирования на шасси танка М4: на двух качающихся фермах по бортам танка собирался цепной транспортер, подававший вперед и раскладывавший на грунт подрывные заряды (каждый содержал 6,8 кг тротила или пентолита), взрывавшиеся на удалении около 3,7 м впереди корпуса танка. То есть схема, подобная механизированному миноукладчику, использовалась и для проделывания прохода в минных полях. Боекомплект в 160 зарядов позволял разминировать полосу глубиной 244 м. Машина, прозванная за способ работы «Пэнкейк Девайс» (что можно перевести как «блинница»), прошла испытания в начале 1945 г., после чего проект остановили, хотя Ройтер продолжал исследования взрывного метода траления.
