В 1953 г. На НИИБТ полигоне на танках ИС-3 и ИС-2 была проведена проверка установки приборов ночного видения механика-водителя ТВН конструкции ВЭИ им. Ленина. На некоторых танках ИС-2 (в зависимости от конструкции носовой части корпуса и наличия смотрового лючка «пробки» механика-водителя) этот прибор мог устанавливаться только без верхней и нижней призм (впоследствии этот прибор получил название БВН. – Прим. авт.). Отсутствие призм уменьшило потери инфракрасных лучей и света в них, поэтому изображение в этом приборе было ярче при прочих равных условиях, чем в приборе ТВН. Для подсветки местности использовалась фара ФГ-10 с инфракрасным фильтром. С 1956 г. прибор ТВН (ТВН-1) был введен в комплект танка ИС-3.

В 1954 г. на НИИБТ полигоне на одном из танков ИС-3 (№181045) были проведены испытания по проверке загазованности боевого отделения и влияния средств вентиляции и устройства для эжекционной продувки канала ствола на концентрацию пороховых газов. Так, в период с 28 мая по 25 июня 1954 г. машина была последовательно испытана стрельбой с начала со штатной пушкой Д-25Т (произведено 13 выстрелов), а затем путем перестволения – с пушкой Д-25ТЭ (произведено 64 выстрела), оснащенной эжекционным устройством продувки канала ствола конструкции завода №172 (главный конструктор – М.Ю. Цирюльников).

Результаты испытаний показали, что кучность боя из пушки Д-25ТЭ как в начале, так и в конце испытаний находилась в пределах табличных норм. Установка эжектора существенно повлияла на момент неуравновешенности ствола, величина которого возрасла почти в 5, 5 раз (с 4,57 до 26,1 кгм).

При стрельбе из пушки без использования штатных средств вентиляции боевого отделения, эжекционное устройство для продувки канала ствола действовало достаточно эффективно: средний уровень концентрации пороховых газов в зоне дыхания заряжающего снижался с 7,66 до 0,16 мг/л или в 48 раз, в зоне дыхания командира танка – с 2,21 до 0,26 мг/л или в 8,5 раз.

Эффективность продувки при стрельбе с работающими двигателем (на режиме частоты вращения коленчатого вала 1800 мин -1) и вентилятором, создававших наибольшее разряжение воздуха в боевом отделении машины, по сравнению с такой же стрельбой из пушки без эжекционной продувки – практически отсутствовала.

Наличие эжекционного устройства значительно сократило число случаев появления обратного пламени и потребовало размещения на неподвижном ограждении груза массой 50-60 кг. После некоторой доработки и решения вопросов уравновешивания орудия эжекционной устройство продувки канала ствола после выстрела было рекомендовано для серийного производства и установки на новых орудиях тяжелых танков Т-10.

Для определения действия взрыва новой противотанковой мины ТМВ (тротилового и амматолового снаряжения) конструкции НИИ-582 при различном перекрытии ее гусеницами, а также противоминной стойкости различных объектов бронетанковой техники на НИИБТ полигоне в период с 29 июля по 22 октября 1954 г. был подвергнут испытаниям танк ИС-2 188* . Перед началом испытаний машину полностью укомплектовали, довели до боевой массы и установили новые гусеницы, которые были собраны из траков, изготовленных ил стали КДЛВТ (с содержанием молибдена (Мо) и без него), а также из стали ЛГ-13 189* .

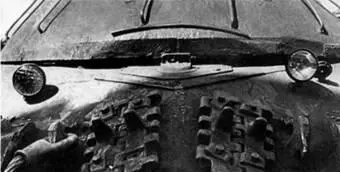

Установка прибора ночного видения механика-водителя ТВН-1 «по-походному» (вверху) и «по-боевому» в танке ИС-3.

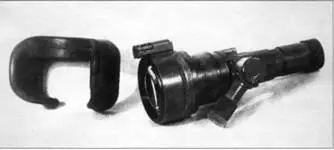

Прибор ночного видения механика-водителя БВН для установки в танке ИС-2.

Размещение эжекционного устройства для продувки канала ствола после выстрела на пушке Д-25ТЭ.

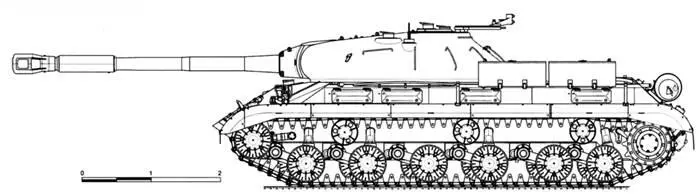

Танк ИС-3 с пушкой Д-25ТЭ.

Всего в ходе испытаний под гусеницами танка ИС-2 произвели 21 подрыв мин ТМВ тротилового снаряжения массой 5,5 кг как без заглубления, так и с заглублением при различных перекрытиях гусеницей 190* . Для определения влияния подрыва на экипаж при некоторых опытах использовались подопытные животные (кролики).

Как показали результаты испытаний, при взрыве мины под траком, изготовленным из стали КДЛВТ (без Мо) 191* , с перекрытием 1/3 диаметра мины, гусеница перебивалась полностью. Как правило, от трака, лежащего на мине, и траков, с ним сопряженных, отбивались куски примерно до уровня бандажа опорного катка, дальше разрушение шло по проушинам. После каждого подрыва обязательной замены требовали только разбитые траки (в среднем пять штук).

У опорного и поддерживающего катков незначительно деформировались бандажи, срезались болты крепления броневого колпака и броневые пробки. В дисках опорного катка иногда появлялись трещины, но подшипники катков и балансиров повреждений не имели. У корпуса машины по сварке рвались надгусеничные полки и подкрылки, разрушались стекло и лампочка фары, при этом звуковой сигнал оставался целым.

Траки гусеницы, изготовленные из стали КДЛВТ (с Мо), обладали несколько большей противоминной стойкостью 192* . Так, при подрыве мины с перекрытием 1/3 ее диаметра под такими траками имели место случаи, когда гусеница не перебивалась, несмотря на то, что от траков отрывались куски по 150-160 мм (до уровня бандажа опорного катка). В этих случаях танк не получал повреждений после взрыва, которые приводили бы к его остановке.

При взрыве тротиловой мины с перекрытием 1/2 ее диаметра траки, изготовленные из стали КДВЛТ (с Мо), перебивались полностью. Разрушение траков происходило как по телу, так и в местах перехода проушин и цевок в тело трака. Другие повреждения танка были аналогичны повреждениям при подрыве на мине с перекрытием 1/3 ее диаметра, с той лишь разницей, что при взрыве с перекрытием 1/2 диаметра сбивался ограничитель хода катка. Ограничитель разрушался по сечению, расположенного около сварочного шва, а также в плоскости отверстия стяжного болта. Кроме того, происходила выпрессовка из балансира оси опорного катка (вместе с катком).

В случае подрыва мины тротилового снаряжения массой 5,5 кг, установленной с заглублением (8-10 см ниже поверхности грунта) под гусеницами с траками из стали КДЛВТ (с Мо) при перекрытии 1/3 ее диаметра, также наблюдалось полное перебитие гусеницы, а танк получал повреждения, как при подрыве мины без заглубления с тем же перекрытием. При взрыве мины под вторым опорным катком ось катка вместе с катком выходила из отверстия балансира, и разрушались ограничители хода балансиров второго и третьего опорных катков. Под траками из стали КДЛВТ был произведен один подрыв мины, снаряженной тротилом массой 6,5 кг с перекрытием 1/3 диаметра в грунте с повышенной влажностью. От взрыва мины гусеницу полностью разорвало в двух местах: под опорным катком и над ним. Причем кусок гусеницы отбросило от машины на 3-4 м. От взрыва разрушился наружный подшипник опорного катка, сорвало болты крепления броневого колпака и поддерживающего катка, а также был сбит ограничитель хода балансира. Поскольку полное перебитие гусениц с траками из стали КДЛВТ минами ТВМ, снаряженными тротилом массой 5,5 кг и перекрытием 1/3 диаметра, происходило практически в большинстве случаев, то дальнейшие испытания на подрыв минами большей массы для данных гусениц танка ИС-2 не производились (согласно ТУ было достаточным, чтобы мина перебивала гусеницу с перекрытием 1/3 диаметра).
