Подвеска танка – блокированная, пружинная (восемь свечей). В качестве прототипа использовалась конструкция подвески малого танка Т-18 (МС-1). На каждом борту устанавливались четыре тележки с двумя сдвоенными опорными катками малого диаметра в каждой и четыре сдвоенных поддерживающих катка, которые имели наружную амортизацию. Опорные катки на осях тележек монтировались на роликовых подшипниках. Направляющие колеса большого диаметра имели механизмы натяжения гусениц. Ведущие колеса зубового зацепления с гусеницами размещались сзади. Каждая гусеница собиралась из 140 литых траков и 140 пальцев. Кроме того, в ЗИП танка укладывались 70 запасных траков. В дальнейшем предполагалось заменить литые траки штампованными. Среднее давление на грунт равнялось 0,45 кгс/см 2 (при погружении гусениц на 100 мм).

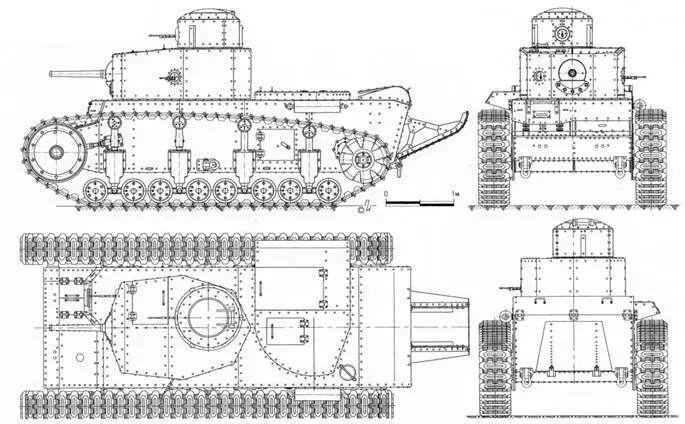

Общий вид танка Т-12 после доработки системы охлаждения двигателя.

В кормовой части корпуса крепился удлинитель («хвост») длиной 0,7 м для преодоления широких рвов (до 2,65 м). Длина танка с «хвостом» составляла 6,28 м, высота 2,95 м, ширина – 2,81 м. Танк мог преодолевать ров шириной 2,6 м, брод глубиной 1,2 м и вертикальные препятствия высотой 1,0 м.

Электрооборудование машины было выполнено по однопроводной схеме.Напряжение бортовой сети составляло 12 В. В качестве источников электроэнергии использовались аккумуляторная батарея и генератор РА-225/12. Средств радиосвязи танк не имел.

Окончание следует

К. Янбеков

См. *ТиВ» №10-12/2005 г., №1/2006 г.,№11/2007г., №3,5/2008 г., №7/2009 г., №1,2/2011 г., №1-4,6-9/2012г.

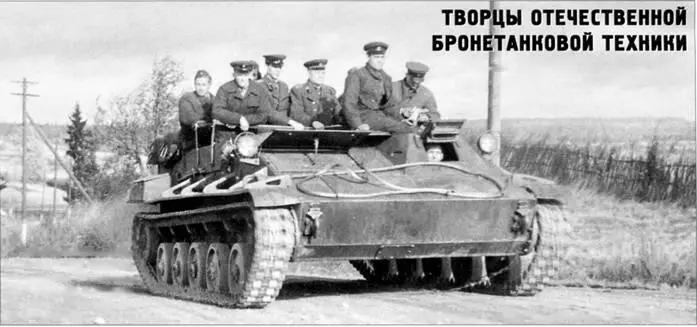

Автор и редакция выражают глубокую благодарность В.А. Кравцевой, С.В. Малина и В.А. Белозерову за неоценимую помощь, оказанную при подготовке статьи.

Использованы фото из архивов В.А. Кравцевой, М.В. Павлова и автора.

Опыт Великой Отечественной войны со всей очевидностью показал – войскам необходимы бронетранспортеры, способные доставлять пехотные подразделения к полю боя, обеспечивающие защиту от пуль и осколков и обладавшие высокой подвижностью. На вооружении Советской Армии в годы войны и после ее окончания состояли только американские БТР, полученные по ленд-лизу и хорошо зарекомендовавшие себя в эксплуатации. Не остался без внимания и немецкий опыт использования таких машин.

Сразу после создания в 1947 г. Конструкторского бюро инженерно-танковой техники в составе ЦПИИ СВ им. Д.М. Карбышева (впоследствии – ОКБ Инженерного комитета СА, или ОКБ ИВ) под руководством А.Ф. Кравцева был спроектирован ряд боевых гусеничных амфибий – бронетранспортер К-75, самоходная плавающая установка К-73 (АСУ-57П), плавающий танк К-90 и бронетранспортер К-78. Эти работы шли почти одновременно с созданием К-50, К-61 и К-71.

При разработке новых образцов бронетанковой техники А.Ф. Кравцеву очень пригодился богатый опыт, приобретенный во время эксплуатации и совершенствования бронетанковой и автомобильной техники в условиях ОКДВА. На Дальнем Востоке особые сложности возникали при восстановлении техники – сказывался недостаток специальных, зачастую недолговечных, танковых узлов и агрегатов. Поэтому А.Ф. Кравцев и его конструкторы старались широко использовать узлы и агрегаты, уже освоенные отечественной автотракторной промышленностью, проверенные в эксплуатации и выпускающиеся в массовом количестве. Большое внимание уделялось дешевизне и простоте конструкции, а также удобству ее эксплуатации.

В конструкции гусеничного бронетранспортера открытого типа К-75 были широко использованы узлы и агрегаты артиллерийского тягача М-2, а также грузовых автомобилей.

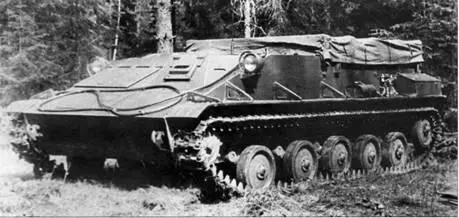

Бронетранспортер К-75 в первоначальной конфигурации. Над десантным отделением установлен тент.

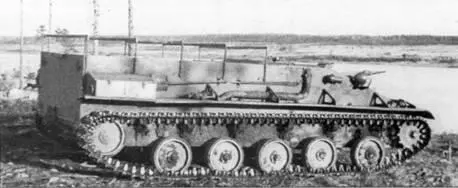

Бронетранспортер К-75 в первоначальной конфигурации. Хорошо видны съемные крепления для тента на бортах корпуса.

Размещение силовой установки и агрегатов трансмиссии в корпусе К-75.

Бронетранспортер К-75 в первоначальной конфигурации.

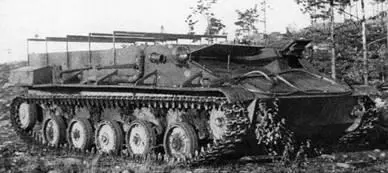

К-75. Вид на десантное отделение. Для посадки личного состава служили две двери в кормовом листе корпуса.

Испытания К-75 на плаву.

Схема управления БТР К-75.

К-75 с грузом 2 т форсирует р. Вуокси шириной 350 м.

Транспортер К-61 выходит на берег с К-75 на буксире.

Опытный образец бронетранспортера изготовили в 1949 г. на Военно-ремонтном заводе №2 ГБТУ (г. Москва) по конструкторской документации ОКБ Инженерного комитета СА, разработанной в соответствии с ТТТ, утвержденными 31 декабря 1948 г. маршалом Инженерных войск М.П. Воробьевым.

Корпус К-75 был выполнен водонепроницаемым, что давало ему возможность держаться на воде и переправляться через реки с помощью дополнительной тяги (средств моторизации, шестов, весел и по канату).

Бронетранспортер был разделен на три отделения: моторно-трансмиссионное (МТО), управления и десантное.

В МТО, расположенном в носовой части корпуса у правого борта, размещались двигатель, его системы и агрегаты трансмиссии. На бронетранспортере был установлен двухтактный, четырехцилиндровый бескомпрессорный дизель ЯАЗ-204Б жидкостного охлаждения мощностью 140 л.с. (поданным завода) [1], заимствованный у тягача М-2. Система питания состояла из двух топливных баков (расположенных вдоль правого борта МТО), распределительных кранов, ручной топливоподкачивающей помпы, фильтров грубой и тонкой очистки, топливоподкачивающего насоса и насосов – форсунок цилиндров двигателя. Общая емкость топливных баков составляла 220 л. Питание воздухом осуществлялось через два инерционно-масляных воздухоочистителя, последовательно соединенных с фильтром типа мультициклон. Система охлаждения включала радиатор, центробежный насос, двенадцатилопастный вентилятор, термостат, бачок с паровоздушным клапаном и трубопровод.
