На момент заключения договора на изготовление танка Т-12 чертежей его еще не существовало. 15 октября 1928 г. по заказу Артиллерийского управления РККА ОАТ обязал ГКБОАТ подготовить рабочий проект машины, который предписывалось закончить к началу 1929 г. Производство решили вести параллельно с изготовлением чертежей.

Первоначально на танке планировалось установить переделанный 200-сильный авиационный двигатель «Испано-Сюиза», но позднее, в феврале 1929 г., переориентировались на отечественный танковый восьмицилиндровый двигатель мощностью 180 л.с. (при 1800 об/мин.), создаваемый на заводе «Большевик» под руководством А.А. Микулина (заказ №А02032 на двигатель был выдан заводу «Большевик» 29 февраля 1928 г.).

Планетарную коробку передач для танка изготовили и испытали зимой 1928/29 г. в виде модели в 1/3 натуральной величины. После испытания модели приступили к изготовлению опытного образца. Основные рабочие чертежи всего танка завод получил в течение февраля-мая 1929 г.

Маневренный танк Т-12 (проект).

Следует отметить, что основным руководящим решением в области танкостроения в первые годы первой пятилетки стало постановление Политбюро ЦК ВКП(б) от 15 июля 1929 г. В нем была дана количественная программа, которая рассматривалась как минимальная. В этом постановлении подчеркивалось, что в связи с ростом материальной базы танкостроения – тракторной промышленности – важнейшей задачей являются опытные работы, широкое развертывание опытного строительства новых образцов бронетанковой техники.

Так началась новая эра отечественного танкостроения – время его бурного развития, накопления опыта проектирования и производства, подготовки кадров организаторов, конструкторов, технологов, многим из которых довелось в годы Великой Отечественной войны сыграть видную роль в нашей танковой промышленности.

Опытный образец танка Т-12 значительно отличался от проекта. По первоначальному эскизному проекту машина была трехбашенной: одна пулеметная башня располагалась перед орудийной, вторая пулеметная – на крыше орудийной. Однако установку передней башни признали нецелесообразной, и третий пулемет разместили в левом борту орудийной башни.

По сравнению с проектом длина корпуса танка увеличилась. Подверглись изменениям ходовая часть и силовая установка. По одному из вариантов на Т-12 предусматривалась установка шестицилиндрового карбюраторного двигателя фирмы «BMW» или фирмы «Сидней-Пума». Однако эти двигатели имели достаточно большую длину и не помещались в моторно-трансмиссионном отделении танка. Кроме того, для танка, помимо двигателя А.А. Микулина, под руководством Л.Б. Беккермана проектировался двигатель Т-12 аналогичной мощности (180 л.с. (132 кВт). Но изготовление этих двигателей так и не завершили. Пришлось использовать авиационный карбюраторный двигатель М-6 мощностью 260 л.с. (191 кВт), задросселированный до мощности 200 л.с. (147 кВт) при частоте вращения коленчатого вала 1800 об/мин., для чего пришлось переделать коробку передач и тормоза.

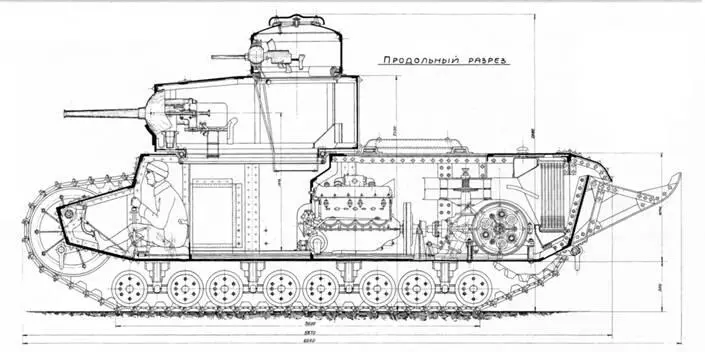

Продольный разрез танка Т-12 (проект).

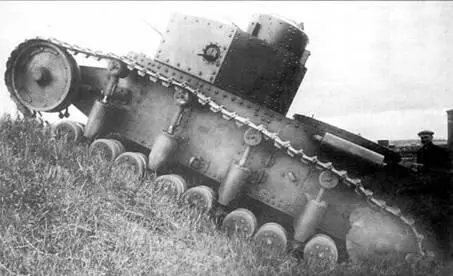

Маневренный танк Т-12 на испытаниях. Июнь 1930 г.

Компоновочная схема танка Т-12 отличалась от классической двухъярусным размещением вооружения в большой и малой башнях (высота танка составляла 2,95 м). В большой башне находились 45-мм танковая пушка системы Соколова(начальная скорость снаряда- 600 м/с) и две автономные шаровые установки с 6,5-мм сдвоенными танковыми пулеметами системы Федорова-Иванова обр. 1925 г. в переднем и левом бортовых листах башни. Однако на выпущенном опытном образце вместо сдвоенных пулеметов системы Федорова-Иванова установили 7,62-мм пулеметы системы Кольта. На крыше большой башни находилась малая башня с аналогичной пулеметной установкой. Она имела независимое вращение от большой башни. Боекомплект танка составлял 100 выстрелов к пушке и 4000 патронов к пулеметам. При проведении испытаний вооружение в башне не устанавливалось.

В состав экипажа машины входили четыре человека. Механик-водитель располагался в отделении управления у правого борта корпуса машины. В большой башне размещались два члена экипажа: командир танка (он же наводчик) и заряжающий (он же пулеметчик). В малой башне оборудовалось рабочее место пулеметчика. Большая башня имела ручной механизм поворота, для вращения малой башни использовался спинной упор.

Броневая защита корпуса и башни – противопульная. Соединение броневых катаных листов, имевших толщину 12 (крыша и днище) и 22 мм (лоб, борт, корма корпуса и башни), производилось с помощью заклепок. Стыки броневых листов корпуса герметизировались.

Башня танка в плане представляла собой неправильный девятиугольник, устанавливалась на шариковом погоне (диаметр 2000 мм) и имела механизм поворота с ручным приводом.

Корпус и башни опытного образца машины изготовил Ижорский завод, при этом были использованы листы из конструкционной (не броневой) стали. Боевая масса танка превысила расчетную почти на 3,5 т и составляла около 19,5 т.

В кормовой части корпуса вдоль продольной оси танка устанавливался авиационный четырехтактный восьмицилиндровый V-образный карбюраторный двигатель М-6 жидкостного охлаждения с сухим картером, задросселированный (путем понижения степени сжатия) до мощности 200 л.с. (147 кВт) при частоте вращения коленчатого вала 1800 об/мин. Емкость топливных баков составляла 400 л. Запас хода танка по шоссе достигал 160 км (радиус действия 80 км).

В системе охлаждения двигателя использовался радиатор с вентилятором Сирокко, который имел привод от коробки передач через ведущую коническую шестерню главного вала.

Трансмиссия машины состояла из главного фрикциона (дискового с накладками феродо), четырехступенчатой реверсивной планетарной коробки передач с наружным зацеплением шестерен, простого дифференциала с фрикционными тормозами (в качестве механизма поворота) и двух простых бортовых редукторов. Коробка передач и дифференциал были выполнены в одном картере.

Впоследствии, по результатам испытаний, было разработано несколько вариантов конструкции тормозов, из которых лучшей признали конструкцию плавающих ленточных тормозов, предложенную В.И. Заславским.

Максимальная скорость танка по шоссе составляла 26 км/ч.
