Грузоподъемность, кг 2000

Авиатранспортирование Самолетами типа Ил-76 (М, МД), Ан-22, Ан-124, вертолетом Ми-26

Десантирование парашютным способом самолетами типа Ил-76 (М, МД), Ан-22, Ан-124

Десантируется с машиной, чел 3

Боевая масса, т 13,2

Вооружение:

– пулемет, количество х калибр, марка 1x7,62-мм, ПКТ

– установки для оружия десанта Курсовая для 5,45-мм пулемет РПКС74,

две бортовые и кормовая для 5,45-мм автоматов АКС74

Двигатель:

– тип, марка ехтактный дизельный с турбонадцувом, 2В-06-2

– число цилиндров, охлаждение 6, жидкостное

– мощность 450 л.с. (при 2000 об/мин)

Трансмиссия Гидромеханическая, с дифференциальным механизмом поворота, с гидрообъемной передачей

Подвеска, тип Индивидуальная пневматическая

Гусеницы С последовательным резинометаллическим шарниром

Ширина трака основной гусеницы, мм 380

Водометный движитель, тип Гидрореактивный

Максимальная скорость движения:

– по шоссе, км/ч 71

– на плаву, км/ч 10,5

Средняя скорость движения по сухой грунтовой дороге, км/ч 45-50

Установка универсального сиденья в наземном положении (слева) и в положении для десантирования.

Автономная закрытая пулеметная устновка.

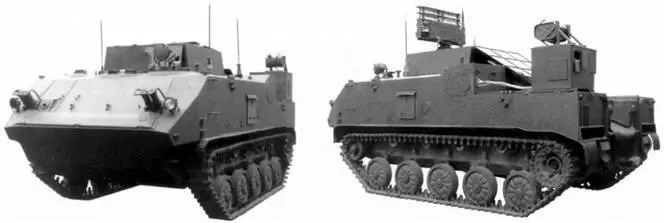

БТР-МД, оснащенный модулем МРД-У из состава комплекса средств автоматизации подсистемы ПВО тактического звена «Барнаул-Т».

Бронетранспортер БТР-МД («Ракушка») послужил базой для ряда специальных машин. Среди них – смонтированный на БТР-МД модуль МРД-У, являющийся составной частью комплекса средств автоматизации (КСА) подсистемы ПВО тактического звена. КСА в целом обеспечивает возможность работы зенитных средств как в составе создаваемой единой системы управления тактического звена «Созвездие», так и автономно. Разработчик КСА – ОАО НПП «Рубин» (г. Пенза) представил МРД-У в 2008 г. среди других модулей комплекса.

МРУ-Д (9С932-2) представляет собой модуль разведки и управления, предназначенный для оснащения батарейных командных пунктов ВДВ. Отделение управления машины практически повторяет базовый БТР-МД, однако находящаяся слева командирская башенка лишена пулеметной установки. Установка для ручного пулемета в правой части лобового листа сохранена. Среднее отделение превращено в оперативный отсек, в котором расположены места для двух операторов.

Для каждого оператора имеется автоматизированное рабочее место с пультом управления, персональной ЭВМ, средствами связи и передачи данных и с другим оборудованием. Блоки аппаратуры смонтированы в отсеке на стеллажах с унифицированными ячейками. Для посадки и высадки операторы используют большой кормовой люк отсека. В верхней части модуля находится антенно-аппаратный пост РЛС обнаружения воздушных целей 1Л122-1 с опорно-поворотным устройством и четыре радиоантенны средств связи.

Трехкоординатная когерентно-импульсная РЛС 1Л122-1 кругового обзора дециметрового диапазона (разработчик – НИИРТ) обеспечивает обнаружение, определение координат и сопровождение таких воздушных целей, как самолеты, вертолеты, крылатые ракеты, беспилотные летательные аппараты в диапазоне дальностей до 40 км и на высоте до 10 км при круговом обзоре, определение их принадлежности по принципу «свой-чужой» в условиях постановки противником активных и пассивных помех. Фазированная антенная решетка выполнена достаточно компактной, и в походном положении складывается внутрь. Имеется автоматизированная система топопривязки. Для обеспечения аппаратуры электроэнергией на машине установлен дизель-генератор.

МРУ-Д может использоваться в составе батарей ЗРК ближнего действия «Стрела- 10МЗ». Зенитный ракетный или пушечно-ракетный комплекс на шасси БМД-3 (БМД-4) или БТР-МД не представлен.

Также на шасси БТР-МД создана бронированная медицинская машина БММ-Д1 (ОКР «Травматизм») и БММ-Д2, а на удлиненном семикатковом шасси – перевязочная медицинская машина ВДВ БММ-ДЗ.

БМД-3 послужила основой и для машины радиационной и химической разведки РХМ-5. Основными исполнителями работ по РХМ-5 стали ОАО «Завод Тула» и ООО «Волгоградская машиностроительная компания «ВгТЗ». Машина предназначена для ведения радиационной, химической и неспецифической биологической разведки подразделениями воздушного или морского десанта в случае применения оружия массового поражения в сложных топографических, метеорологических и ночных условиях, при преодолении естественных и искусственных препятствий, водных преград. Соответственно решаемым задачам она оснащена средствами ведения РХБ-разведки отечественного производства: приборами типа ИМД (измеритель мощности дозы), газосигнализаторами, а также средствами инерциальной навигации, средствами сбора, обработки и передачи данных, установкой запуска сигналов химической тревоги, радиостанцией.

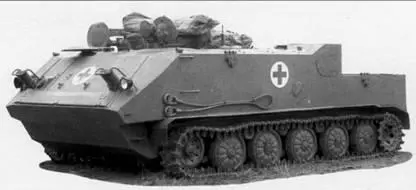

Бронированная медицинская машина БММ-Д1. Машина установлена на минимальный клиренс.

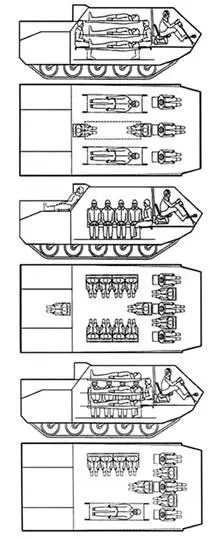

Варианты размещения раненых в корпусе БММ-Д1.

Машина радиационной и химической разведки РХМ-5.

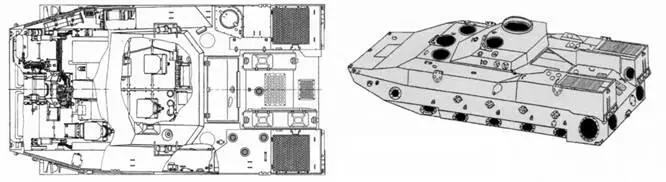

Схема размещения экипажа и корпус машины радиационной и химической разведки РХМ-5.

В отделении управления по оси машины располагается механик-водитель, в среднем отделении (в неподвижной рубке) слева размещается старший химик, справа и чуть позади (на универсальном сидении) – командир машины, впереди командира – координатор навигационной аппаратуры. Многогранная сварная бронерубка с плоской крышей приварена к корпусу и возвышается над крышей корпуса на 340-350 мм. В рубке выполнены заборные и выходные отверстия для взятия воздушных и аэрозольных проб из атмосферы, связанные через электровоздушные клапаны и трубки с приборами радиационной, химической и биологической разведки (собраны в стойке приборной секции позади сидений боевого расчета). В рубке размещены также комплекты отбора проб и знаков ограждения, емкости для питьевой воды, в правой бортовой нише смонтирована ФВУ. Имеется система специальной защиты при ядерном взрыве с автоматической герметизацией корпуса и отключением основных цепей питания и двигателя на время прохождения ударной волны. С учетом работы в условиях радиоактивного заражения местности на полу отделения управления и среднего отделения под ногами членов боевого расчета установлены стальные защитные противорадиационные экраны толщиной 10 мм. На зараженной местности сохраняется герметизация обитаемых отделений; моторно-трансмиссионное отделение остается открыто, двигатель работает, и машина может броском преодолеть зараженный участок. В отделении управления справа от водителя находятся баллоны танкового дегазационного комплекта, предназначенного для частичной дегазации шасси машины. Кроме штатной радиостанции, как на базовой машине, РХМ-5 оснащена дополнительным радиоприемником в рубке. Система подогрева воздуха облегчает работу расчета в холодное время года.
