При расположении механика-водителя на своем сидении «по-боевому» и попытке повернуть танк на месте (при переводе рычага левого ПМП во второе положение) локоть его левой руки упирался в рукоятку механизма закрывания крышки входного люка до того момента, пока рычаг еще не был доведен до второго положения. Если полный ход продольной тяги ПМП был равен 135 мм, то поворот танка влево на месте мог осуществляться только при сгибе руки в лучезапястном суставе, что существенно затрудняло поворот и не исключало возможности потери управляемости. В случае если полный ход продольной тяги ПМП составлял 160 мм (верхний предел по ТУ), то левый рычаг во втором положении занимал место, при котором локоть механика-водителя упирался в рукоятку механизма закрывания крышки его входного люка, и осуществить поворот танка без разворота туловища водителя было вообще невозможно. Для поворота танка влево на месте (чтобы исключить возможность упора локтя в рукоятку привода крышки входного люка и травмирования руки) механику-водителю требовалось повернуться на сиденьи влево и, несколько отклонившись вправо, осуществить поворот.

В боевом отделении расположение блока питания над радиостанцией привело к стеснению движений наводчика вследствие малого расстояния (430 мм) между блоком питания и ограждением пушки. Расстояние от центра окуляра прицела ТШ, равное 660 мм, было мало, и при наводке пушки в цель наводчик занимал неестественное положение 145* .

Для остальных членов экипажа (командира и заряжающего) условия работы по сравнению с танком Т-62 практически не изменились.

Несмотря на то, что на танке были использованы приборы наблюдения, изготовленные с применением стекла марки ТФ (тяжелый флинт), имевшего более высокие показатели преломления 146* , обзорность из командирской башенки через правый задний смотровой прибор ТИП уменьшилась до 15° за счет попадания в поле зрения в секторе 23° (справа) надбоя на крышке люка для выброса стреляных гильз и в секторе 36° (слева) – надбоя на крышке люка заряжающего. Обзорность через правый передний прибор ТНП также сократилась до 45° за счет наличия в поле зрения прибора кромок надбоя.

Установка у заряжающего в крыше башни смотрового прибора МК-4 без подвижной призмы исключила возможность наблюдения назад. Кроме того, конфигурация башни не позволила использовать сектор наблюдения влево вследствие малого (100 мм) расстояния от центра выходного окна прибора МК-4 до крыши башни (расстояние от глаз до верхней точки надетого шлемофона заряжающего составляло 178 мм).

У механика-водителя общая обзорность за счет применения в приборах стекла марки ТФ несколько увеличилась. Так, общий угол обзора через оба прибора стал составлять 96° (вместо 83°), при этом угол обзора через левый прибор был равен 78° (вместо 64°), а через правый – 68° (вместо 73°). Уменьшение обзорности через правый прибор произошло вследствие упора головы механика-водителя в срез подбоя крыши отделения управления при наблюдении влево.

Танк «Объект 614А» представлял собой танк Т-54А, оснащенный ПТРК 9К11 «Малютка» в качестве дополнительного оружия. Он был разработан в ОКБ-174 завода №174 в Омске под руководством главного конструктора А.А. Морова в 1962 г. на основании постановления ЦК КПСС и Совета Министров СССР №972-416 от 25 октября 1961 г. (приказ ГКОТ СМ СССР №102 от 26 февраля 1962 г.). После заводских испытаний опытный образец машины, изготовленный заводом №174 в 1963 г., в период с 15 октября по 18 декабря 1964 г. прошел испытания на НИИБТ полигоне. На вооружение танк не принимался в связи с недостаточной защитой от пуль и осколков противотанковых управляемых ракет (ПТУР), расположенных снаружи на пусковой установке, и невозможности ведения стрельбы ими сходу.

145* Согласно антропометрическим данным, среднее расстояние от сиденья до глаз сидящего человека составляет 746 мм. Существенным недостатком установки прицелов ТШ танков Т-62 и «Объект 166П» являлось отсутствие возможности регулировки по высоте в кронштейне окулярной части.

146* Однако стекло этой марки не было рекомендовано НИИБТ полигоном в связи с отсутствием у него необходимых механических свойств и утяжелением приборов.

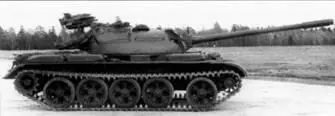

Танк «Объект 614А» с установкой ПТУР 9М14 в походном положении. Пулемет ДШК снят.

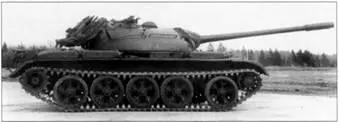

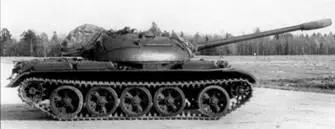

Танк «Объект 614А» с расчехленной установкой ПТУР 9М14 в походном и боевом положениях.

ПТРК 9К11 «Малютка», принятый на вооружение в 1963 г., предполагалось использовать для поражения бронированных целей на дальностях 2-3 км, на которых пушечное оружие в то время было менее эффективно, чем управляемое ракетное. Размещение дополнительного управляемого оружия потребовало приварки соответствующих переходных деталей (кронштейнов, косынок, бонок и т.д.) для крепления узлов пусковой установки, блоков аппаратуры, а также монтажа соединительных кабелей 1 47* . Боевая масса танка при этом возросла на 100-130 кг.

В состав комплекса дополнительного оружия входили:

– пусковая установка с механизмами наведения;

– аппаратура управления (пульт оператора (наводчика), блок автоматики, стабилизатор напряжения и распределительная коробка);

– контрольно-проверочная аппаратура (прибор проверки пульта оператора и блока автоматики, прибор проверки управляемой ракеты и соединительные кабели обоих пультов);

– визирное устройство (штатный танковый прицел ТШ2А-22 1 48* );

– ПТУР 9М14, имевшие третью точку опоры.

– укладка для размещения ПТУР в боевом отделении танка.

Пусковая установка, располагавшаяся снаружи на кормовой части башни танка, включала в себя:

– раму, качавшуюся на горизонтальной оси в вертикальной плоскости с помощью подъемного механизма с электроприводом;

– подъемный механизм с электроприводом и червячным редуктором, который соединялся с рамой пусковой установки через промежуточную рычажную систему;

– три направляющих, закрепленных на раме и предназначавшихся для установки и пуска ПТУР 9М14.

На каждой направляющей монтировались:

– бортовой разъем для стыковки бортовой аппаратуры ПТУР с аппаратурой управления, размещенной в танке, и розетка провода управления;

– стопоры, удерживавшие ПТУР на направляющей до момента пуска. Стопоры имели блокировку для исключения самопроизвольного страгивания ракет с направляющих при походном положении пусковой установки;
