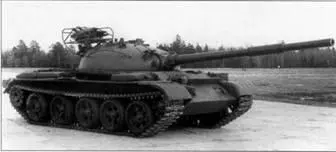

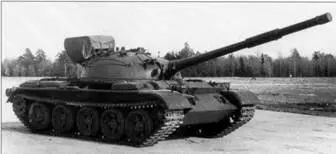

Танк Т-62 с ПТРК 9К11 «Малютка» (пусковая установка в походном и боевом положениях).

Танк Т-62с ПТРК9К11 «Малютка» имел пусковую установку, которая по своей конструкции была аналогична пусковой установке, размещенной на танке Т-55 (и, соответственно, обладала теми же недостатками), и отличалась от нее только конструкцией амортизаторов и отдельных деталей. Кроме того, она не имела блокировки стопоров, предназначавшихся для исключения самопроизвольного страгивания ПТУР с направляющих пусковой установки.

Узлы аппаратуры управления 9С429 (блок автоматики 9В329, стабилизатор напряжения 9В119 и распределительная коробка 9В352) размещались на правом борту башни в районе рабочего места заряжающего, а пульт управления – в районе рабочего места оператора (крепился непосредственно к сиденью).

Углы наводки пусковой установки находились в пределах от +9° до -6°. Для наведения ПТУР в цель использовался штатный прицел ТШ2Б-41.

В связи с установкой дополнительного управляемого оружия с боекомплектом из пяти ПТУР 9М14 из боекомплекта пушки У-5ТС изъяли два выстрела. Две запасные ПТУР укладывались в боевом отделении: одна – слева на корпусе у ног наводчика, вторая – справа внизу на корпусе у ног заряжающего.

В ходе испытаний было выполнено 14 пусков управляемых ракет 9М14 и произведено шесть выстрелов из пушки и 40 выстрелов из спаренного пулемета.

Время перевода ПТРК 9К11 из походного положения в боевое с расчехлением пусковой установки составляло 19 с и 11 с при снятом чехле. Время перевода ПТРК в походное положение без зачехления равнялось 8 с, а с зачехлением – 23 с.

Время полной загрузки танка ПТУР 9М14 из штатной укупорки достигало 145 с, время заряжания пусковой установки ПТУР из штатной укупорки – 58 с, из боеукладки танка – 67 с.

Монтаж пусковой установки в кормовой части башни танка привел к ограничению обзора командиру машины в пределах курсовых углов 90-160°.

Размещение аппаратуры управления 9С429 на правом борту башни и пульта оператора (наводчика) 9В332 в башне танка Т-62 в походном и боевом положениях.

Пусковая установка (одна ПТУР 9М14 не установлена) и размещение ПТУР 9М14 на левом и правом бортах боевого отделения танка Т-62 (щиток ограждения снят).

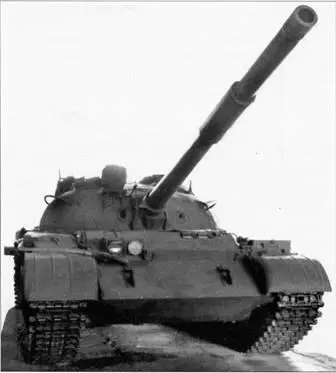

Танк «Объект 167» с ПТРК 9К11 «Малютка».

Танк «Объект 167» с ПТРК 9К11 «Малютка».

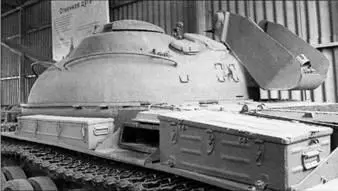

Пусковая установка ПТРК 9К11 «Малютка» в походном положении.

Танк «Объект 167» с ПТРК 9К11 «Малютка» отличался от всех предыдущих опытных машин с дополнительным управляемым оружием наличием противопульной защиты пусковой установки 153* . Размещение аппаратуры управления 9С429 с двумя запасными ПТУР 9М14 и боекомплекта к пушке У-5ТС было таким же, как в опытном танке Т-62 с ПТРК 9К11.

Пусковая установка состояла из жесткой рамы сварной конструкции, вращавшейся на оси, подъемного механизма, трех люлек-направляющих, закрепленных болтами на раме, броневой защиты с откидной крышкой и защитного чехла.

Ось вращения рамы крепилась на броневой защите. В походном положении рама стопорилась электромагнитом. Приведение рамы с ПТУР к углу прицеливания осуществлялось с помощью подъемного механизма с электроприводом МП-250 за счет ее поворота на угол до 49°, что обеспечивало работу в пределах углов наводки пушки танка.

Люльки-направляющие имели сварную конструкцию и служили для закрепления и наводки ПТУР при пуске, а также для крепления бортовых разъемов и розеток проводов управления ракет в полете. На пусковой установке каждая ПТУР удерживалась двумя пружинными стопорами, которые она отжимала с усилием 30 кгс при сходе с люльки.

Для наведения ПТУР ЭМИ в цель служил штатный танковый прицел ТШ2Б-41. Электропривод МП-250 обеспечивал приведение ПТУР на заданный угол прицеливания со скоростью 2 град./с. Угол превышения управляемых ракет над линией прицеливания был постоянным и равнялся 6°. Пуск ПТУР (при снятом защитном чехле) производился последовательно: сначала двух из нижнего ряда, затем одной из верхнего ряда.

Для заряжания пусковой установки после израсходования ПТУР рама с люльками-направляющими выводилась с помощью подъемного механизма с электроприводом МП-250 в верхнее положение на угол прицеливания, после чего пусковая установка снаряжалась управляемыми ракетами 9М14 (с выходом одного из членов экипажа из машины).

Автономность работы ПТРК 9К11 «Малютка» от аппаратуры танка обеспечивалась релейноконтактной следящей системой с потенциометрическими чувствительными элементами, с питанием от бортовой сети (генератора) танка напряжением +27 В. Система могла функционировать на стоянке как при работающем, так и неработающем двигателе. Точность работы системы поддерживалась за счет питания потенциометров повышенным напряжением постоянного тока, получаемого от полупроводникового преобразователя напряжения.

Противопульная защита пусковой установки была выполнена из броневых листов толщиной 8 мм высокой твердости. Она представляла собой открытый сверху короб, приваренный к башне в ее правой кормовой части и обеспечивающий защиту пусковой установки с ПТУР в походном (опущенном) положении. В передней части короба имелась броневая крышка, которая открывалась рычажным механизмом при приведении пусковой установки в боевое (поднятое) положение. От атмосферных осадков и пыли в походном положении короб закрывался водонепроницаемым чехлом из капроновой прорезиненной ткани.
