Техника и вооружение 2012 07

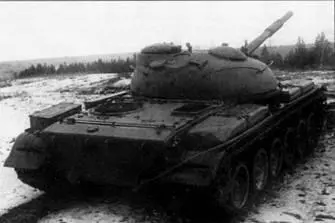

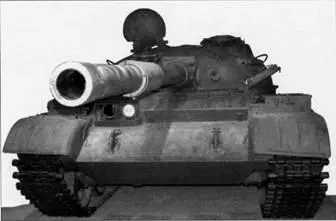

Танк «Объект 167Т».

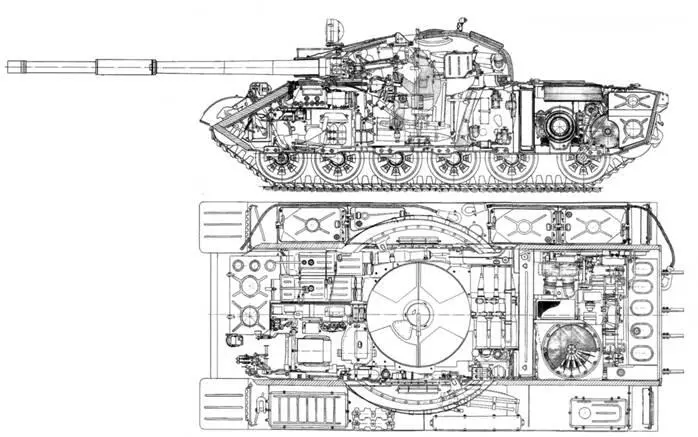

Продольный разрез и вид в плане танка «Объект 167Т».

Рабочее место командира танка «Объект 167Т».

Рабочее место заряжающего танка «Объект 167Т».

Рабочее место наводчика танка «Объект 167Т» (дневной и ночной прицелы демонтированы).

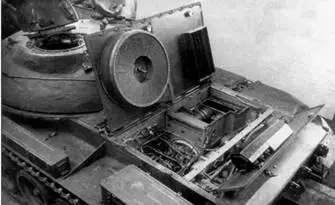

Общий вид на МТО танка «Объект 167Т» (полукрышки крыши МТО подняты).

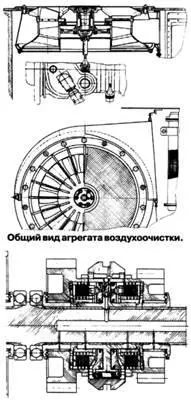

В системе воздухоочистки применялся специальный агрегат воздухоочистки (вентилятор- сепаратор), выполнявший несколько функций: очистку запыленного потока воздуха от пыли, нагнетание очищенного воздуха в трансмиссионное отделение и создание избыточного давления воздуха на входе в двигатель 155* , а также пылеудаление и охлаждение двигателя и трансмиссии. Он представлял собой осевой вентилятор горизонтального расположения с приводом от вала турбокомпрессора, выполненный в комплексе с радиально-инерционной решеткой с направляющим аппаратом и автоматическим (эжекционным) удалением пыли из пылесборника. Коэффициент пропуска пыли в стационарных (стендовых) и ходовых условиях составлял 4-5% при максимальном размере частиц пыли, попадаемых в двигатель, 8-10 мк.

Вентилятор имел привод от распределительной коробки компрессорного узла ГТД-ЗТ, с которым он был связан карданным валом. Конструкция карданного вала, выполненная с разъемом по шлицевым соединениям, позволяла открывать левую полукрышку. Вентилятор всасывал наружный запыленный воздух, в котором часть пыли под действием центробежных сил, действовавших на частицу пыли, вследствие закрутки потока воздуха осевым вентилятором и направляющим аппаратом, сепарировалась на поверхности конуса обтекателя и через щель направлялась в пылесборник. Чистый воздух проходил через инерционную решетку.

Неотсепарированные под действием центробежных сил пылинки отражались от инерционной решетки и попадали в пылесборник через кольцевую щель. Попавшая в пылесборник пыль уносилась воздухом в трассу отсоса пыли. Таким образом, всасываемый вентилятором воздух делился в воздухоочистителе на два потока.

Первый поток – чистый воздух, прошедший через инерционную решетку, в свою очередь разделялся на два потока. Один (большая часть воздуха) через спрямляющий входной аппарат поступал в турбокопрессор двигателя и расходовался для его питания и внутреннего охлаждения. Второй поток чистого воздуха расходовался на охлаждение трансмиссии. Он обдувал механизмы поворота и коробки передач, проходил через масляный радиатор трансмиссии и выбрасывался через выходные жалюзи в правой полукрыше.

Второй поток, выходящий из воздухоочистителя, подхватывал пыль в пылесборнике и направлялся в отсек (пылевой) над масляным радиатором двигателя, в котором также делился на два потока. Один поток воздуха проходил вниз через масляный радиатор двигателя, охлаждая его, попадал на корпус камеры сгорания двигателя и, обдувая двигатель снизу, направлялся в выходные жалюзи. Второй поток, минуя масляный радиатор, обдувал двигатель сверху и также направлялся в выходные жалюзи.

В состав механической трансмиссии входили: понижающий редуктор с передаточным числом 3,3; трехступенчатая простая коробка передач с инерционными дисковыми синхронизаторами и фрикционными устройствами, работавшими в масле; два планетарных механизма поворота; два серийных бортовых редуктора, заимствованных у танка Т-62; система смазки, совмещенная с системой гидросервоуправления. Особенностью кинематической схемы трансмиссии являлось отсутствие главного фрикциона, функции которого выполняли блокировочные фрикционы планетарных механизмов поворота.

Коробка передач, выполненная в одном блоке с ПМП, обеспечивала три передачи переднего и одну передачу заднего хода. Включение передач осуществлялось механическим приводом с помощью дисковых синхронизаторов. Принципиальным отличием новых синхронизаторов от существовавших являлось то, что усилие на дисках синхронизаторов создавалось давлением масла и при переключении передач. Механик-водитель прилагал усилие только для перемещения муфты 156*.

Механизмы поворота – двухступенчатые, планетарные, с металлокерамическими дисками трения, работавшими в масле. Остановочные тормоза – ленточные, сухие, с механическим приводом, имели пластмассовые колодки с высоким коэффициентом трения.

155* Создание избыточного давления воздуха на входе в двигатель улучшило мощностные и экономические параметры двигателя и увеличило запас устойчивости работы двигателя по помпажу, при этом изменение мощности и экономичности двигателя, вызванное установкой агрегата воздухоочистки, было значительно меньше, чем при установке других известных типов воздухоочистителей.

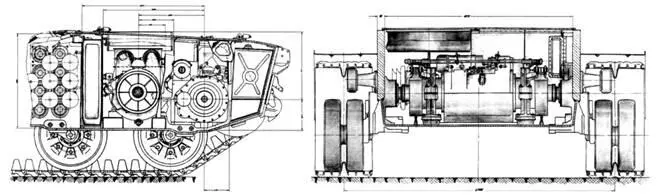

Продольный и поперечный разрезы МТО танка «Объект 167Т».

Газотурбинный двигатель ГТД-ЗТ танка «Объект 167Т».

Трансмиссии танков Т-62 (вверху) и «Объект 167Т».

Гидравлический инерционный синхронизатор коробки передач танка «Объект 167Т».

Легкость управления фрикционными элементами механизмов поворота обеспечивалась применением системы гидросервоуправления и смазки (емкость системы — 55 л), в состав которой входили масляный бак и масляный радиатор трансмиссии, а также двухсекционный шестеренчатый насос, имевший привод от передаточного вала коробки передач (устанавливался в нижнем картере коробки передач). Кроме того, для обеспечения нормальной работы системы гидросервоуправления при малых оборотах силовой турбины ГТД был установлен дополнительный насос с приводом от электромотора, который автоматически включался при уменьшении оборотов турбины ниже 6000-7000 мин -1.
