В целях всесторонней проверки при эксплуатации в войсковых условиях НИИБТ полигоном было предложено в 1965 г. изготовить установочную партию танков Т-55 (10-15 машин) и Т-62 (40-50 машин), а вопрос о принятии на вооружение и постановки на серийное производство решить по результатам эксплуатации в войсках 151* .

Помимо опытных образцов Т-55 и Т-62 с ПТРК 9К11, Уралвагонзавод (до сентября 1963 г. – завод №183) в 1964 г. оснастил аналогичным комплексом и один из полигонных образцов танка «Объект 167».

На вооружение танки Т-55 и Т-62 не принимались из-за недостаточной защиты открыто расположенной пусковой установки от огня стрелкового оружия и невозможности ведения стрельбы ПТУР сходу.

Танк Т-55 с ПТРК 9К11 «Малютка» отличался от танка «Объект 614А» незначительными изменениями в конструкции подъемного механизма пусковой установки и увеличенным боекомплектом ПТУР 9М14. Кроме того, пусковая установка возвышалась над башней, что значительно увеличивало габарит танка по высоте. В походном положении она закрывалась съемным чехлом облегченного типа из двухслойной кирзы, одеваемым и снимаемым вручную (с выходом одного члена экипажа из танка) 152* .

Подъемный механизм пусковой установки МП-250В представлял собой серийный узел, выпускаемый авиационной промышленностью и был непосредственно соединен с ней. Все узлы пусковой установки монтировались на общей плите, которая с помощью четырех кронштейнов крепилась на башне. Рама пусковой установки оснащалась электромагнитным стопором, который предназначался для разгрузки подъемного механизма в походном положении. Механизм подъема пусковой установки и электромагнитный стопор были защищены водонепроницаемыми чехлами из капроновой прорезиненной ткани. Для исключения самопроизвольного страгивания управляемых ракет с направляющих пусковой установки имелась специальная блокировка стопоров.

147* Все работы по установке ПТРК 9К11 на танке в случае его принятия на вооружение могли быть выполнены силами ремонтных заводов Министерства обороны при проведении капитального ремонта.

148* Использование в качестве визирного устройства штатного танкового прицела было определено письмом ГКОТ СМ СССР № 12/2339 от 28 мая 1962г.

149* Место установки данных блоков аппаратуры управления было выбрано с учетом уменьшения влияния на них динамических перегрузок и удобства эксплуатации.

150* По результатам полигонных испытаний установка ПТРК 9К11 для танка «Объект 614А», как наиболее полно отвечающая ТТТ, была рекомендована на вооружение в качестве типовой.

151* В 1966-1967 гг. Уралвагонзавод выпустил партию танков Т-62 в количестве 30 машин, оснащенных ПТРК 9К11 «Малютка». – Прим. авт.

152* При проведении испытаний отмечалось, что съемный чехол не обеспечивает предохранения ПТУР и пусковой установки от запыления, а конструкция пусковой установки не гарантирует стабильный сход ПТУР с направляющих, что ухудшало их встреливаемость в поле зрения прицела.

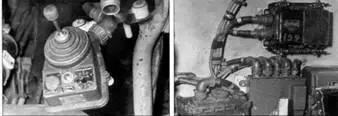

Размещение пульта оператора (наводчика) 9В332 в боевом положении и аппаратуры управления в башне танка «Объект 614А».

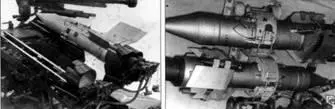

Пусковая установка (одна ПТУР 9М14 не установлена) и размещение двух ПТУР 9М14 в башне танка «Объект 614А».

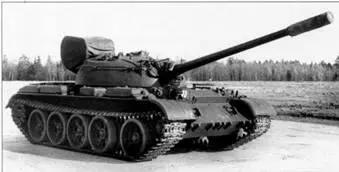

Танк Т-55 с ПТРК 9К11 «Малютка» (пусковая установка в походном положении и зачехлена).

Углы наводки пусковой установки по вертикали изменялись от +9“45’ до -4‘. Аппаратура управления 9С429 и три запасных ПТУР 9М14 размещались внутри танка (в боевом отделении на кормовой стенке башни над погоном) за счет изъятия из боекомплекта к пушке Д-10Т2С пяти выстрелов.

Наведение ракеты после ее старта с направляющей осуществлялось по проводам с помощью специального пульта управления 9В332 (крепился с помощью кронштейна под пультом управления стабилизатором пушки) и штатного танкового прицела ТШ2Б-22. В процессе испытаний произвели девять пусков управляемых ракет 9М14, а также шесть выстрелов из пушки и 40 выстрелов из спаренного пулемета.

Время перевода ПТРК 9К11 из походного положения в боевое с расчехлением пусковой установки составляло 28 с и 18,4 с при снятом чехле. Время перевода ПТРК в походное положение без зачехления равнялось 17 с, а с зачехлением – 30 с.

Время полной загрузки танка ПТУР 9М14 из штатной укупорки достигало 131 с, время заряжания пусковой установки ПТУР из штатной укупорки – 65 с, из боеукладки танка – 67 с.

Монтаж пусковой установки в кормовой части башни танка привел к ограничению обзора командиру машины в пределах курсовых углов 110-160".

Помимо установки на танке Т-55 ПТРК 9К11 «Малютка», в КБ завода №183 под руководством Л.Н. Карцева в июне 1962 г. был разработан эскизно-технический проект размещения на данной машине управляемых ракет 9М12 ПТРК «Овод». Аппаратура управления ПТУР 9М12, распределительная коробка и две запасные управляемые ракеты размещались в кормовой части башни вместо изъятых пяти выстрелов к пушке.

Для наведения ПТУР 9М12 в цель использовался танковый прицел ТШ2А-22 с автоматическим переключением кратности увеличения и пульт управления, объединенный с серийным пультом управления стабилизатором пушки. Пуск управляемых ракет 9М12 должен был производиться с места. При этом рама с люльками-направляющими с помощью подъемного механизма с электроприводом МП-250 выводилась на постоянный угол, равный 46‘, что соответствовало углу 9’ возвышения осей ПТУР при горизонтальном положении танка.

Конструкция пусковой установки для ПТУР 9М12 ПТРК «Овод» была аналогична пусковой установке ПТУР 9М14 ПТРК «Малютка». В отличие от реализованной в металле установки ПТРК 9К11 «Малютка» на опытном танке Т-55, в эскизно-техническом проекте для обоих управляемых комплексов предусматривалась противопульная (противоосколочная) защита пусковой установки с ПТУР в походном положении.

Пусковая установка (одна ПТУР 9М14 не установлена) и размещение аппаратуры управления 9С429 в башне танка Т-55.

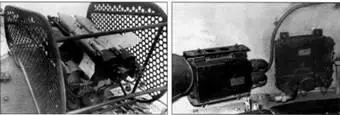

Размещение пульта оператора (наводчика) 9В332 в боевом положении и трех ПТУР 9М14 в башне танка «Объект 614А» (щиток ограждения снят).
