Основной целью экспериментальных работ являлась оценка эффективности использования шин низкого давления для повышения проходимости колесных транспортных средств полной массой до 2 т. Для испытаний подготовили ходовой макет, выполненный на базе плавающего автомобиля ЛуАЗ-967М с колесной формулой 4x4, с открытым цельнометаллическим корпусом рамной конструкции. Особенностью машины являлось использование оригинальных колес с шинами низкого давления вместо обычных колес.

Каждое из опытных колес состояло из каркаса ступицы, выполненного из алюминиевых сплавов Д16Т, Д1 и АМг-6, с фланцем для крепления к тормозному барабану обычного колеса. Резиновая камера от шин размером 16.00-20 модели И-159 устанавливалась на ручей обода ступицы и удерживалась с помощью обвязки из капроновой ленты, закрепляемой к наружным образующим обода. Обвязка состояла из 24 лент и крюков, изготовленных из алюминиевого сплава АМг-6.

Испытания проходили в ноябре 1989 г. на полигоне ПО ЗИЛ «Сиваш» (южная часть залива), а также на акватории Азовского моря на Арабатской стрелке при температуре воздуха от +5 до -3°С, в условиях переменной облачности, частых снегопадов, при умеренном и сильном ветре. На побережье залива отмечались сгонно-нагонные явления, изменяющие уровень воды на отдельных участках от 0 до 250 мм. Перед испытаниями проводилась предварительная рекогносцировка местности для оценки грунтовых условий.

Вначале испытывалась машина в заводской комплектации, затем штатные колеса демонтировали и установили опытные колеса. Сила сопротивления качению машины на штатных и опытных колесах определялась буксировкой на горизонтальной поверхности на различных грунтах. Вспомогательный автомобиль (тягач) и испытываемая машина устанавливались последовательно и соединялись буксирным тросом через динамометр так, чтобы линия тяги была горизонтальна. На ЛуАЗе отжималось сцепление, отключались задний мост и блокировка дифференциала, рычаг коробки передач устанавливался в нейтральное положение. Тягач Урал-375Н плавно трогался с места, постепенно натягивал трос и буксировал прицепленный автомобиль со скоростью 2-3 км/ч на расстояние 10 м. Проводилось по три заезда в прямом и обратном направлениях. Результаты испытаний приведены в табл. 1.

Максимальная сила тяги по сцеплению определялась аналогично, только в этом случае испытуемый автомобиль буксировал заторможенный тягач. На машине включались пониженная передача коробки передач, задний мост и блокировка дифференциала. ЛуАЗ плавно трогался с места и натягивал буксирный трос до пробуксовки колес. В момент начала устойчивого буксования движителя фиксировалось показание усилия на динамометре. Результаты определения максимальной силы тяги приведены в табл. 2.

Экспериментальные значения по коэффициентам сопротивления качению автомобиля ЛуАЗ-967М были стабильными, прослеживалось удвоенное снижение сопротивления качению автомобиля с опытными и штатными колесами. Однако противоречивые данные по коэффициентам сцепления так и не позволили сделать определенный вывод. В ходе этого испытания также выявилась недостаточная мощность двигателя для выхода в устойчивую зону тягово-сцепной характеристики, имели место отказы узлов трансмиссии при создании повышенных нагрузок, существенность кинематического и силового несоответствия в системе кинематической связи колес, особенно опытных.

Определение сопротивления качению.

Определение силы тяги по сцеплению.

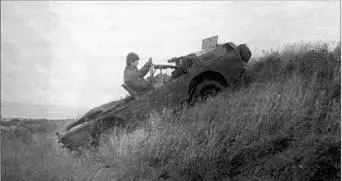

Преодоление подъема 20° на штатных шинах.

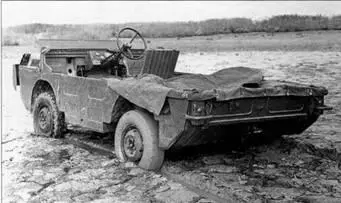

Движение по болоту и застревание на штатных шинах.

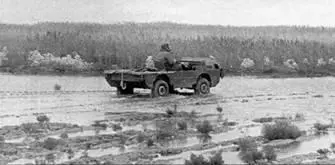

Движение по болоту на опытных шинах.

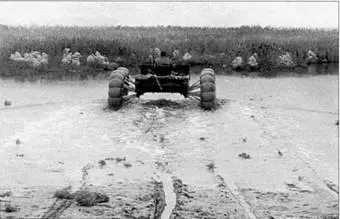

Вход в камыши.

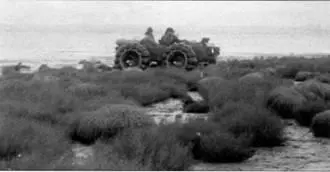

Выход на участок слончаков.

На испытаниях ЛуАЗ-967М со штатными колесами успешно преодолел задерненный подъем крутизной 17 и 20° и длиной 6 м. Подъем крутизной 29° машина не преодолела ввиду недостаточности сцепления колес с грунтом. На опытных колесах ЛуАЗ-967М уверенно преодолел подъем 17°. Заезды на другие подъемы не выполнялись из-за поломки рулевого управления (разрыв правой рулевой тяги).

Оценка проходимости проводилась на прибрежном заболоченном участке местности по принципу «пройдет – не пройдет». ЛуАЗ-967М двигался прямолинейно на пониженной передаче в коробке передач, при включенных заднем мосту и блокировке дифференциала. Заболоченная местность оказалась недоступной для автомобиля на штатных колесах – он продвинулся всего на 25 м от исходной точки на твердом грунте и застрял на обводненном илистом грунте из-за потери сцепления. Глубина колеи в начале участка составила 50 мм, в конце – 170 мм со слоем воды 80 мм.
