Углы наводки по вертикали при выключенном стабилизаторе находились в пределах от -6 до +14°.

Скорости наводки спаренной установки от пульта управления прицела-дальномера (при работе электропривода) с использованием гидравлических механизмов составляли: по вертикали – от 0,05 до 3,5 град./с, по горизонтали – от 0,05 до 18 град./с. Поворот башни осуществлялся как в стабилизированном, так и в полуавтоматическом (нестабилизированном) режимах наводки. При неработающем электроприводе башню можно было повернуть с помощью механизма поворота с ручным приводом, располагавшегося слева от наводчика. Отключение механизма поворота башни с ручным приводом при работе гидравлического механизма поворота и его включение осуществлялись электромагнитной муфтой с питанием от бортовой сети танка. В маховике механизма поворота башни с ручным приводом размещался азимутальный указатель, а его привод – в верхнем картере механизма.

Выстрел из пушки мог производиться как с помощью электрического (гальванозапала), так и механического (ручного) спусков. Электроспуск осуществлялся при нажатии на кнопку, находившуюся на правой рукоятке пульта прицела-дальномера, или на клавишу, располагавшуюся на рукоятке маховика подъемного механизма пушки. Рычаг механического (ручного) спуска выходил наружу за левый щит ограждения пушки. Для стрельбы из пулемета использовалась кнопка на левой рукоятке пульта управления прицела-дальномера или кнопка на рукоятке маховика механизма поворота башни.

Для стрельбы из пушки применялись выстрелы раздельного заряжания с частично сгорающей гильзой: ЗВБМ1 (с бронебойным подкалиберным снарядом ЗБМ5); ЗВБК4 (с кумулятивным снарядом ЗБК8 или ЗБК8М) и ЗВОФ18 (с осколочно-фугасным снарядом ЗОФ17). Наибольшая прицельная дальность стрельбы с помощью прицела-дальномера ТПД-43 для снаряда ЗБМ5 составляла 4000 м, для снарядов ЗБК8 (ЗБК8М) и ЗОФ17 – 3300 м, с использованием ночного прицела ТПН-1 – 800 м. Дальность прямого выстрела (при высоте цели 2 м) равнялась 1870, 970 и 990 м соответственно. Бронепробиваемость снаряда ЗБК8М составляла 450 мм, а ЗБМ5 на дальности 1000 м 250 мм (135 мм под углом 60° от вертикали).

108* Помимо обеспечения эффективности ведения огня сходу, оборудование стабилизатора 2Э18 «Сирень» использовалось для целеуказания от командира танка наводчику в горизонтальной плоскости, а также для аварийного поворота башни с рабочего места механика-водителя.

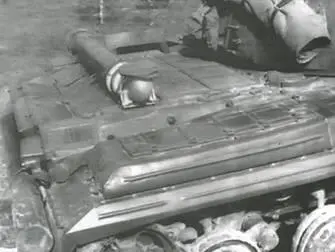

МТО танка «Объект 432».

Вид на МТО танка «Объект 432» при поднятой крыше.

Установка спаренного пулемета ПКТ в башне танка «Объект 432».

Установка пушки Д-68 в башне танка «Объект 432».

Механизм поворота башни с ручным приводом танка «Объект432».

Размещение узлов и приборов стабилизатора 2Э18 «Сирень» в танке «Объект 432».

Для повышения скорострельности пушки танк был оборудован электрогидромеханическим механизмом заряжания (М3) конвейерного типа. Для заряжания пушка приводилась к постоянному углу возвышения 2°48. В состав М3 входили: конвейер, механизм поворота конвейера, механизм подачи, механизм улавливания и перекладки поддона, механизм досылания, гидроприводные и гидрораспределительные устройства, гидростопор пушки, гидростопор механизма поворота конвейера, блок реле механизма заряжания, пульт управления, пульт загрузки и разгрузки выстрелов. Скорость вращения конвейера составляла 24 град./с, минимальная продолжительность заряжания одного выстрела – 6 с, максимальная (полный поворот конвейера) – 20 с.

Конвейер представлял собой сварную кольцевую конструкцию, размещавшуюся снаружи кабины.

Своим верхним кольцом он крепился к внутреннему венцу погона опоры башни и вращался на шариковой опоре. В конвейере размещались 30 лотков механизма заряжания с выстрелами, которые выводились на линию заряжания с помощью механизма поворота конвейера(гидромотор механизма располагался справа от сиденья командира) и рычага механизма подачи. Досылание выстрела в камору ствола пушки после вывода его на линию заряжания обеспечивалось механизмом досылания с реверсивным гидромотором, устанавливавшимся на донном листе в кормовой части башни. Удержание пушки на угле заряжания на время работы механизмов подачи и досылания обеспечивалось гидромеханическим стопором, крепившимся с правой стороны от пушки в передней части крыши башни танка.

После производства выстрела экстрактируемый поддон (металлическая часть частично сгорающей гильзы) захватывался и удерживался механизмом улавливания с тросовым приводом (монтировался на задней части левого щита ограждения пушки), который после очередного заряжания пушки перекладывал его в освободившийся лоток конвейера. Боевая скорострельность с использованием механизма заряжания достигала 8-9 выстр./мин.

При отказе М3 заряжание пушки выстрелами из конвейера могло осуществляться с помощью ручных (дублирующих) приводов М3 (поворота конвейера и подъема рычага механизма подачи). Для этой цели использовалась специальная съемная рукоятка, устанавливавшаяся на хвостовике шестерни ручного привода механизма подачи (трехступенчатый цилиндрический редуктор). Заряжание пушки также могло производиться вручную выстрелами, взятыми из немеханизированных боеукладок танка.

В боекомплект пушки входили 40 выстрелов, 30 из которых располагались в лотках конвейера М3, где они укладывались по трем типам в любом соотношении. Остальные десять выстрелов только с осколочно-фугасными или кумулятивными снарядами размещались в немеханизированных стеллажных укладках в отделении управления и в боевом отделении. В отделении управления находились шесть зарядов и восемь снарядов, из которых четыре заряда и восемь снарядов укладывались в специальных гнездах бака-стеллажа, а два заряда устанавливались вертикально около него и удерживались с помощью хомутов. В боевом отделении размещались четыре заряд а и два снаряда. Три заряда располагались впереди сиденья командира на полу кабины: по одному заряду и снаряду – в левой нише башни и один снаряд – сзади сиденья командира танка.
